电力系统距离保护基础案例

距离保护是反应故障点至保护安装地点之间距离（阻抗），并根据距离的远近而确定动作时间的一种保护装置。

算例介绍

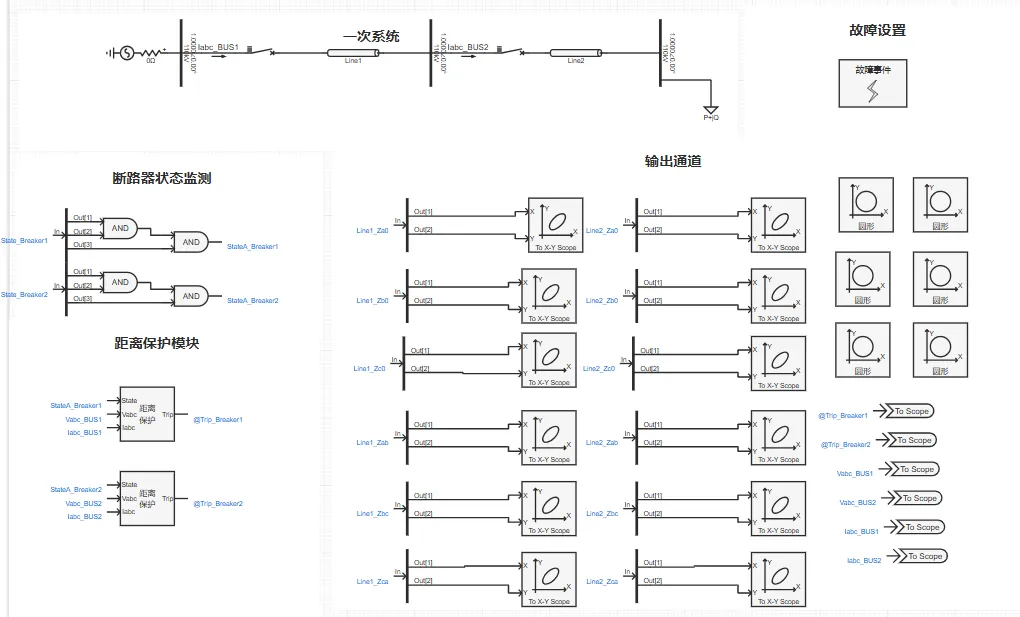

该算例包含了 110kV 单电源系统、断路器状态监测、距离保护模块、故障设置模块、输出通道等，以下为各功能模块的详细介绍。

110kV 单电源系统由三相交流电压源、母线、断路器、负荷等元件组成，用于模拟一次系统的运行情况。

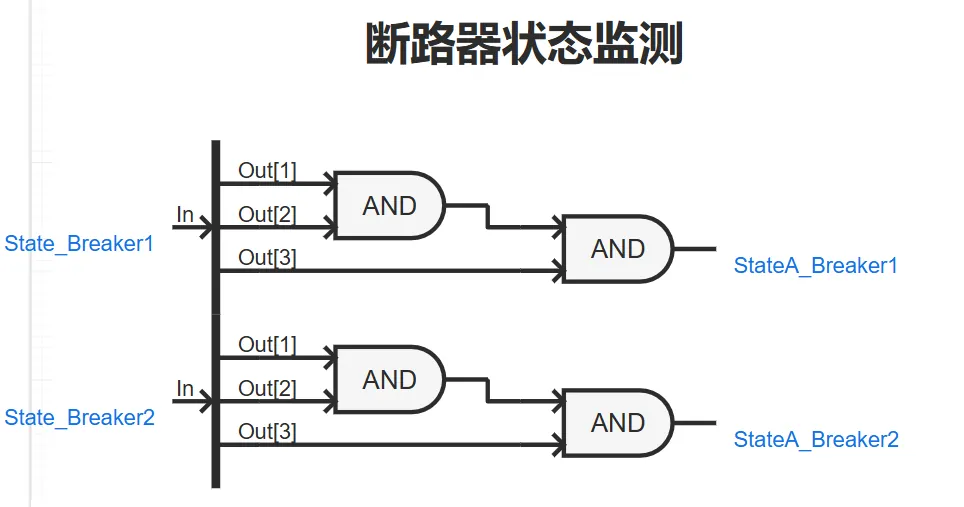

断路器状态监测部分用于测量被保护线路断路器开关状态信息，本算例将 3 维断路器状态信息（每一维代表断路器其中一相是否开断）取与运算后的结果作为断路器是否开断的标志（0：表示断开，1：表示闭合）。

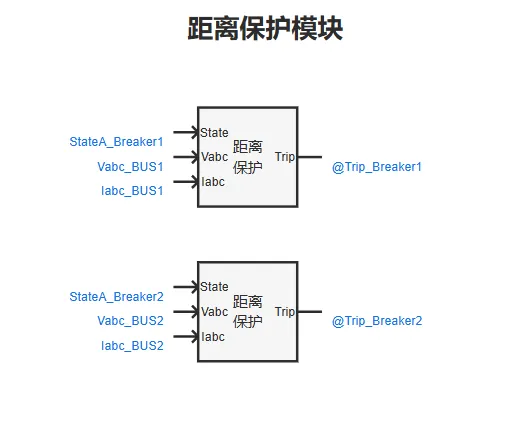

距离保护模块根据断路器开断状态信息，输入的三相电压、电流进行相关逻辑运算，判断故障位置是否在保护范围内，进而输出动作信号（0：使断路器断开，1：使断路器闭合）。

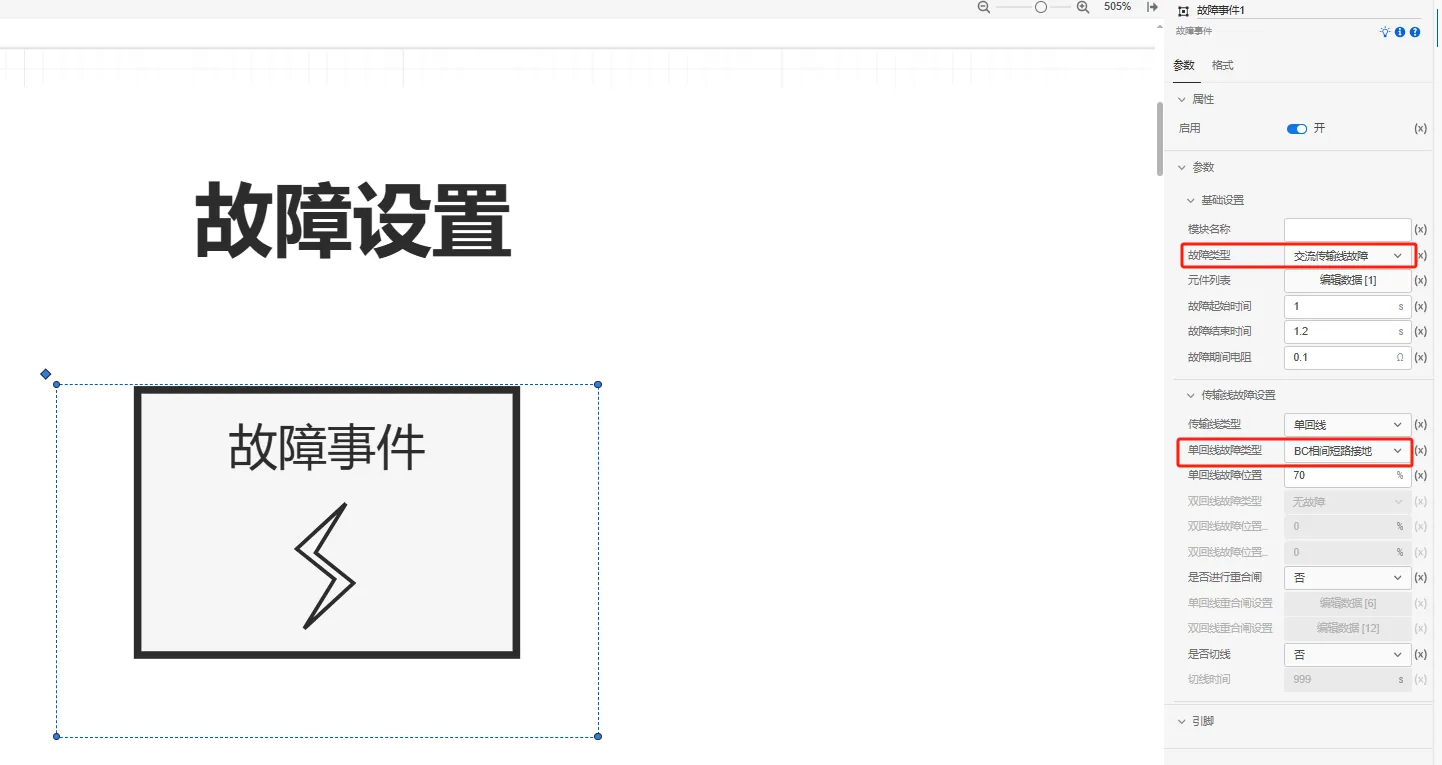

故障设置模块用于模拟各元件的各类型故障，用户可以在其参数面板中选取交流传输线、交流母线等元件并进行故障类型设置。

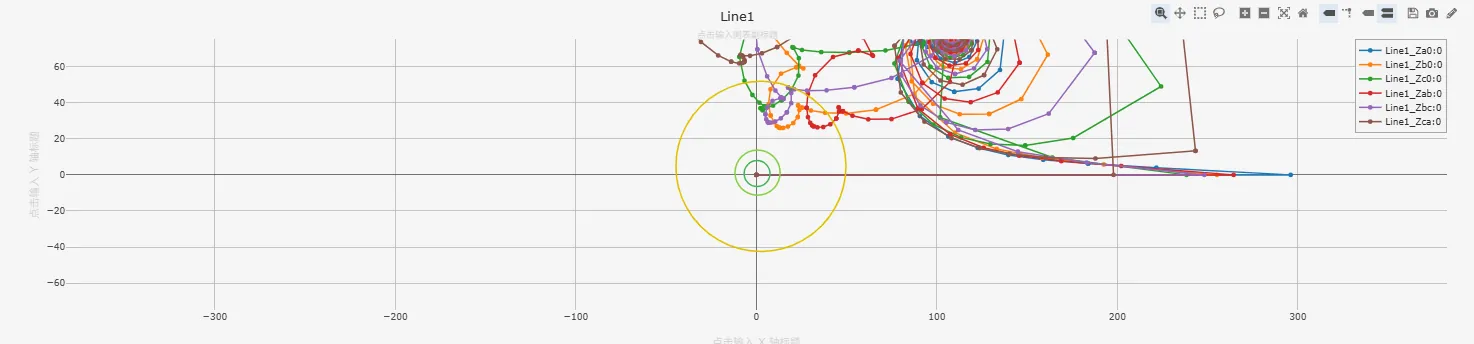

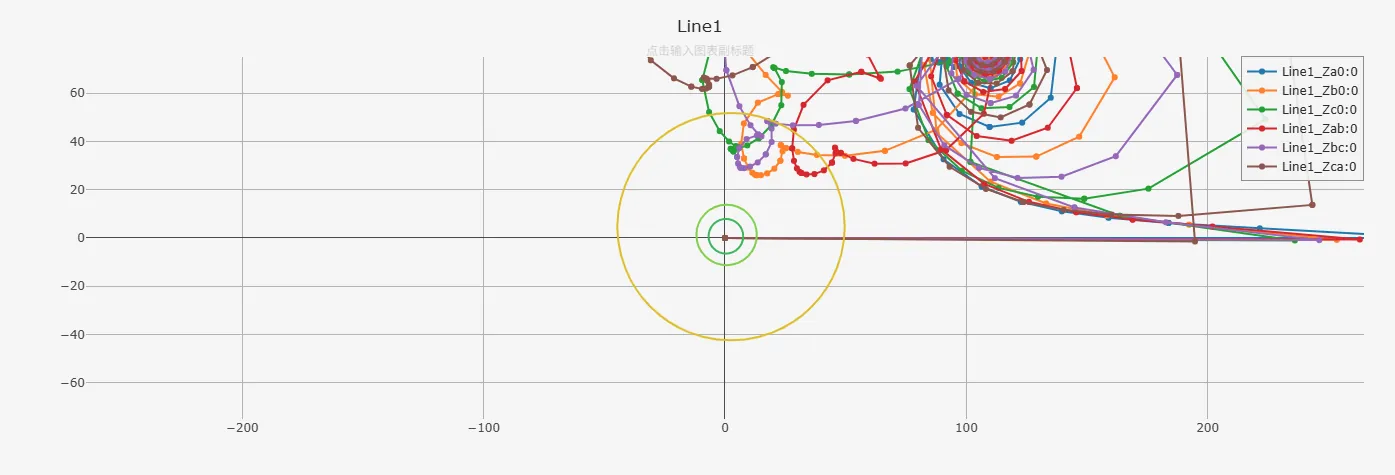

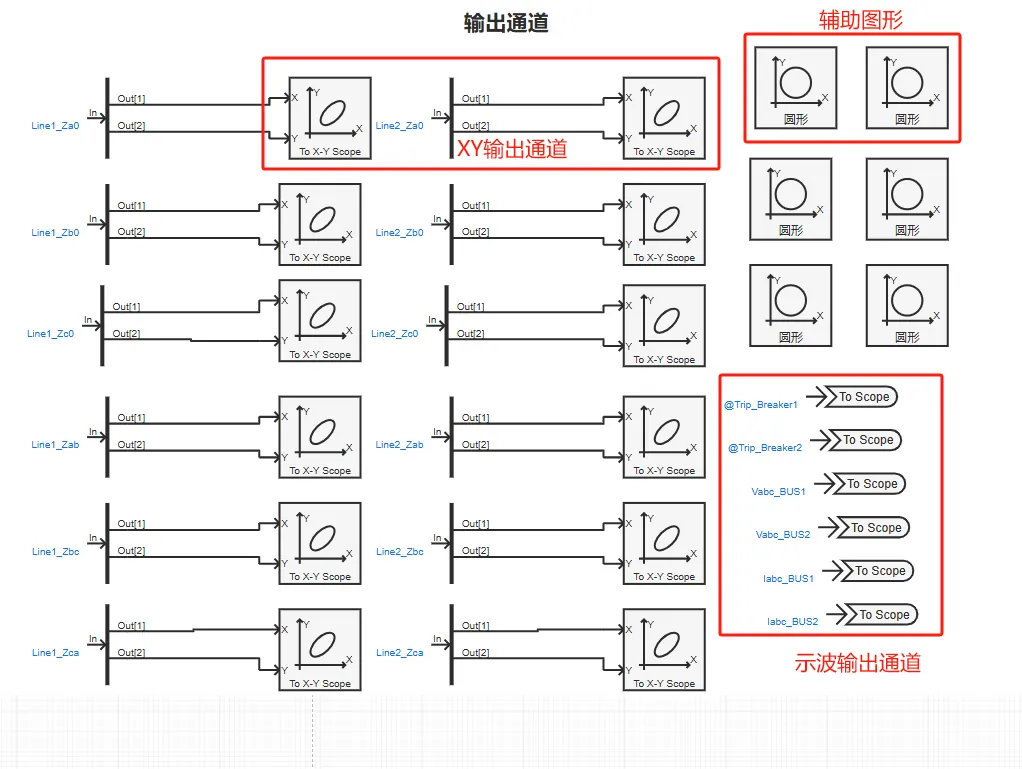

本算例中，输出通道部分用于可视化测量阻抗轨迹、故障录波输出等信息，其中XY输出通道与辅助图形元件配合使用用于可视化距离保护整定边界，示波输出通道用于可视化距离保护元件的测量电压、电流等模拟量以及动作信号等数字量。

可以在SimStudio 工作台页面中，点击新建按钮，在弹出框中选择继电保护系统，创建电力系统距离保护基础案例。

用户设置好故障场景、故障位置后，配置好仿真时间、以及需要显示的通道数据，即可运行仿真。

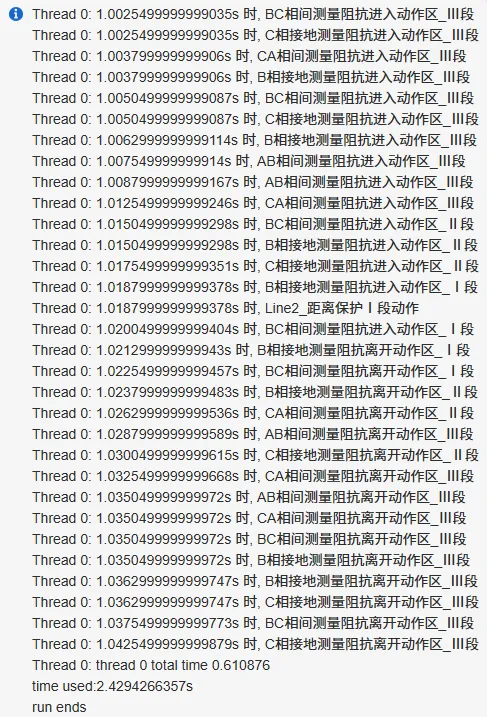

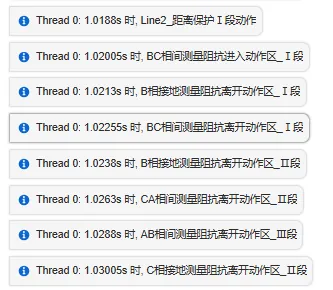

用户可在故障设置模块中通过设置交流传输线故障，故障线路选择为Line1或者Line2，仿真距离保护动作特性。距离保护相关日志记录、动作信号、量测信息如下图所示。
