电力系统线路纵联差动保护基础案例

输电线路的纵联保护是将输电线路两端或各端（多端线路）的保护装置纵向连接起来，将各端的电气量（电流、功率的方向等）传送到对端并加以比较，以判断故障是在本线路范围内（区内故障）还是在本线路范围之外（区外故障），从而决定是否切断被保护线路。

算例介绍

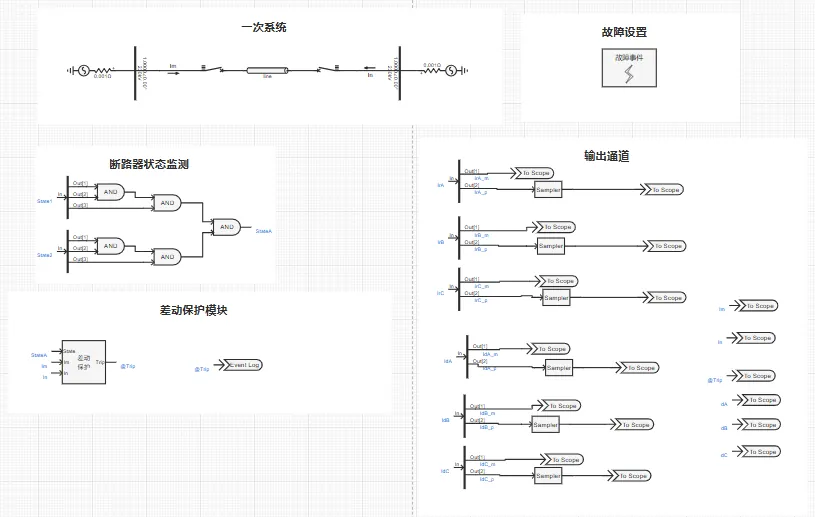

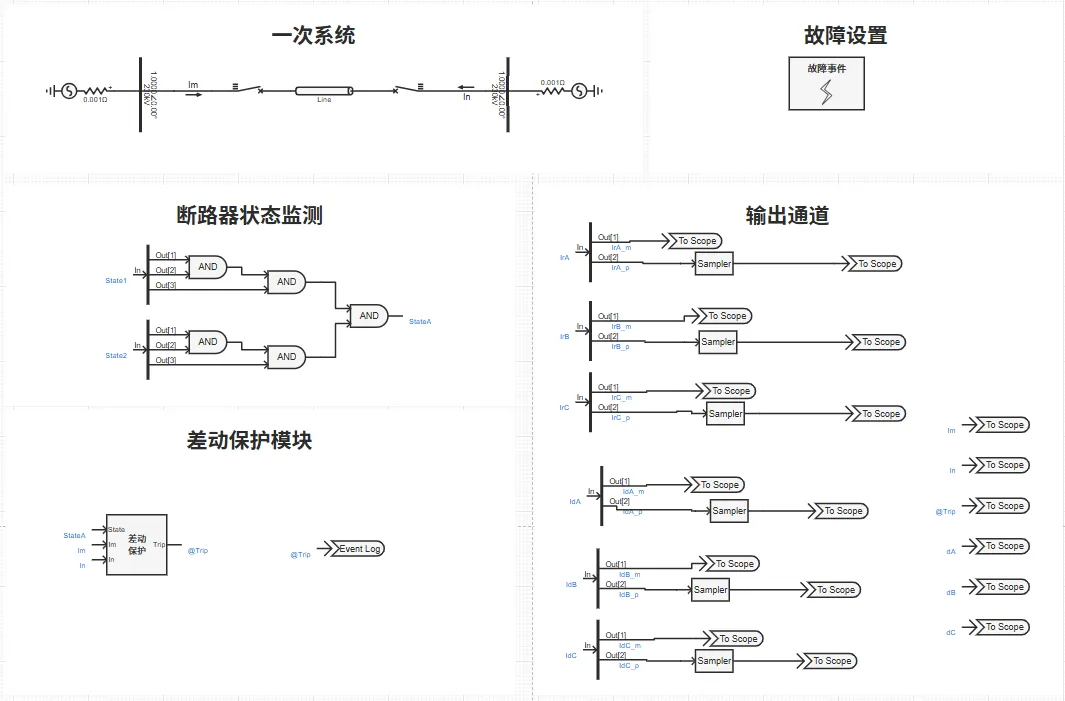

该算例包含了 110kV 单电源系统、断路器状态监测、差动保护模块、故障设置模块、输出通道等，以下为各功能模块的详细介绍。其中，一次系统部分、故障设置模块同电力系统距离保护基础案例中一次系统保持一致，不再赘述。

差动保护模块根据断路器开断状态信息，输入的线路两端三相电流进行相关逻辑运算，判断故障位置是否在保护范围内，进而输出动作信号（0：使断路器断开，1：使断路器闭合）。

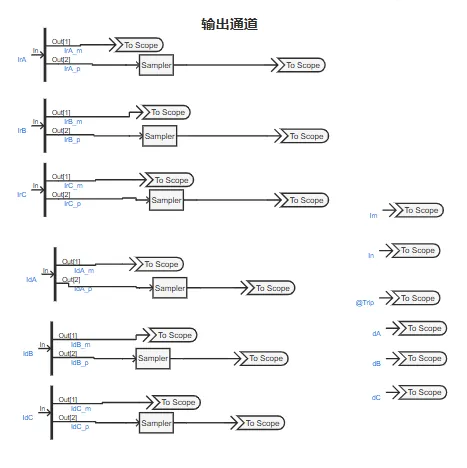

本算例中，输出通道部分用于可视化线路两端测量电流、差动量、制动量等模拟量以及动作信号等数字量。

可以在SimStudio 工作台页面中，点击新建按钮，在弹出框中选择继电保护系统，创建电力系统线路纵联差动保护基础案例。

用户设置好故障场景、故障位置后，配置好仿真时间、以及需要显示的通道数据，即可运行仿真。

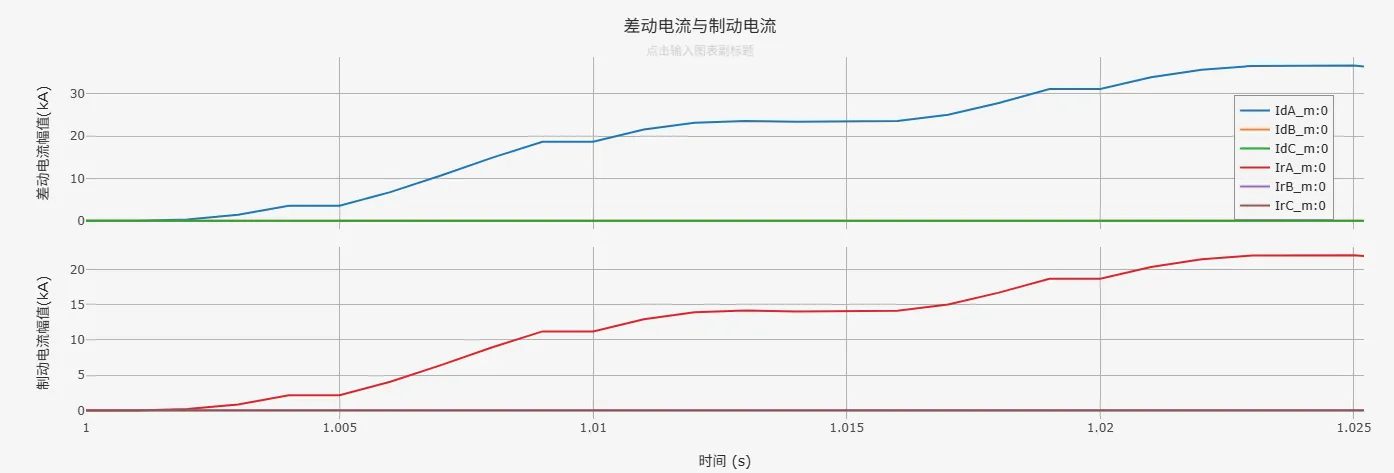

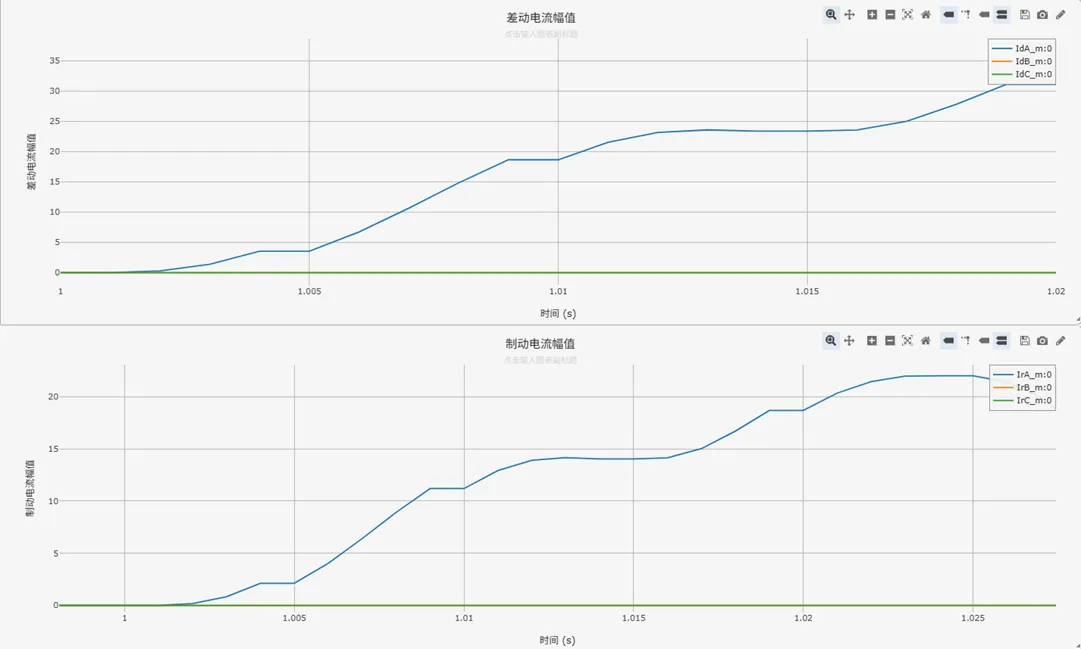

用户可在故障设置模块中通过设置交流传输线故障，故障线路选择为Line，仿真线路差动保护动作特性。差动保护相关日志记录、动作信号、量测信息如下图所示。
