电力系统重合闸基础案例
电力系统自动重合闸装置（ARC）是一种在输电线路因故障被保护装置断开后，自动、迅速地将断路器重新合闸的控制装置。其核心设计基于电力系统运行经验：线路故障中大部分（尤其是雷击、鸟害、风偏等引起的故障）属于瞬时性故障，在故障点电弧熄灭、绝缘强度恢复后，线路可恢复正常运行。重合闸通过检测断路器跳闸位置与无电流状态，经预先整定的重合闸延时（通常为0.3秒至数秒）后自动发出合闸命令。若重合于瞬时性故障上，则线路成功恢复供电，显著提高了供电连续性；若重合于永久性故障上，则保护装置会再次动作跳开断路器。根据重合策略不同，主要分为三相重合闸（全线断开后三相同时重合）和单相重合闸（仅断开故障相并重合该相，适用于高压/超高压线路）。重合闸作为电力系统重要的自愈控制手段，极大地降低了瞬时故障造成的停电影响，是提升输电线路供电可靠性和系统稳定性的关键环节。
算例介绍

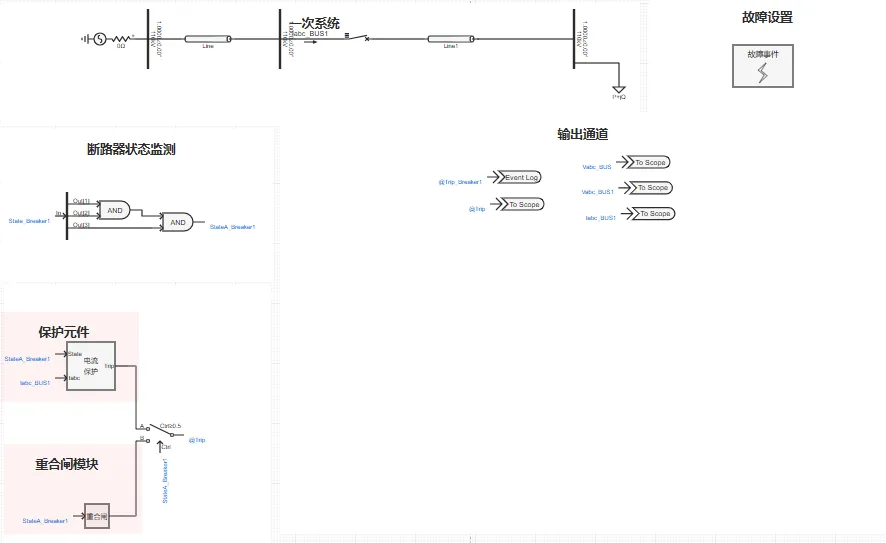

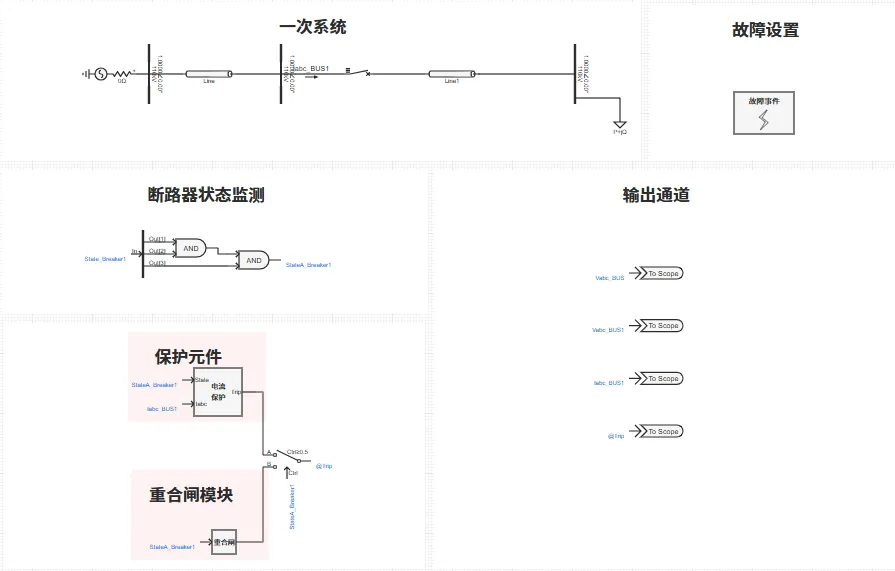

该算例包含了 110kV 单电源系统、断路器状态监测、重合闸模块、故障设置模块、输出通道等，以下为各功能模块的详细介绍。其中，110kV 单电源系统、断路器状态监测、故障设置模块同电力系统距离保护基础案例中保持一致，不再赘述。
重合闸模块
重合闸模块检测到断路器断开时（一般仿真断路器断开一定时间后，断路器即处于无流状态），自动输出合闸信号（0：使断路器断开，1：使断路器闭合），重合闸模块一般不单独使用，通常与保护元件配合。
输出通道
本算例中，输出通道部分用于可视化变压器高压侧测量三相电压、零序电压等模拟量以及动作信号等数字量。
算例入门指南
新建算例
可以在SimStudio 工作台页面中，点击新建按钮，在弹出框中选择继电保护系统，创建电力系统重合闸基础案。
运行
用户设置好故障场景、故障位置后，配置好仿真时间、以及需要显示的通道数据，即可运行仿真。
结果

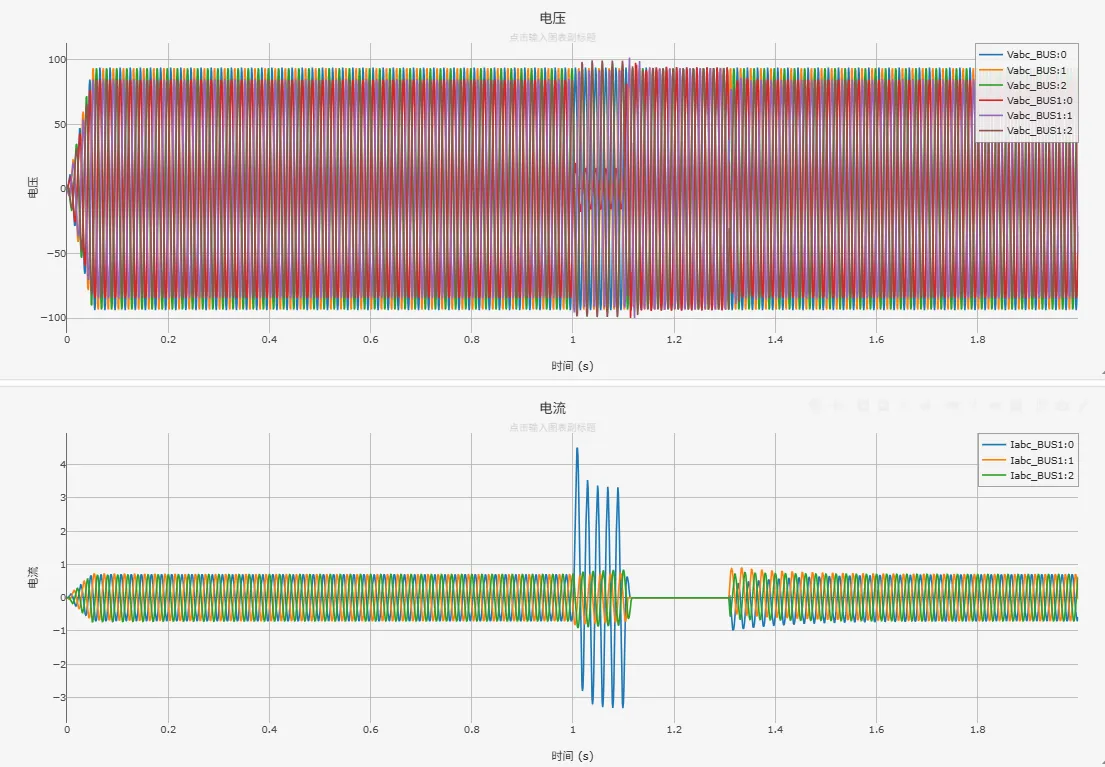

用户可在故障设置模块中通过设置交流传输线故障，故障线路选择为Line1，仿真电力系统重合闸动作特性。电力系统重合闸相关日志记录、动作信号、量测信息如下图所示。
- 日志记录
- 动作信号

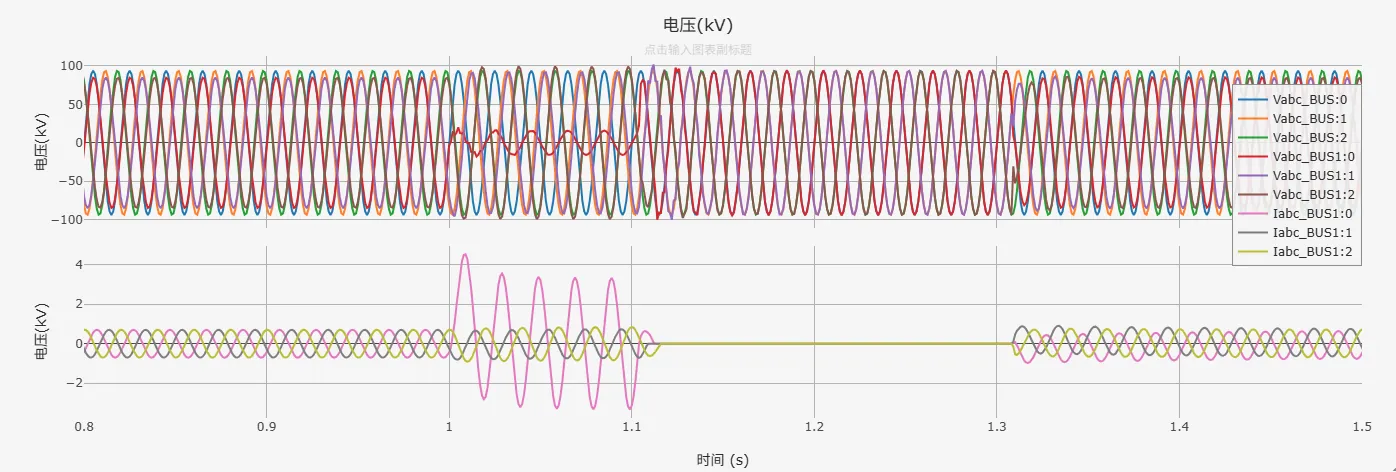

- 送出线路电压、电流
