代数环解环点
元件定义
该元件用以实现代数环解环功能。
元件说明
属性
CloudPSS 元件包含统一的属性选项,其配置方法详见 参数卡 页面。
参数
Configuration
Configuration
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
Name | Name | 文本 | 元件名称 此处输入代数环解环点的名称(可缺省) |
Initial Value | Init | 实数 | 初始值 该元件的初始输出值 |
引脚
引脚名 | 键名 | 类型 | 维度 | 描述 |
---|---|---|---|---|
Input | 0 | 输入 | 1 × 1 | 输入端口 |
使用说明
该元件用以在出现控制环(代数环)的仿真算例中,通过加入一步延时的方法解开环 ,以使仿真能继续进行。

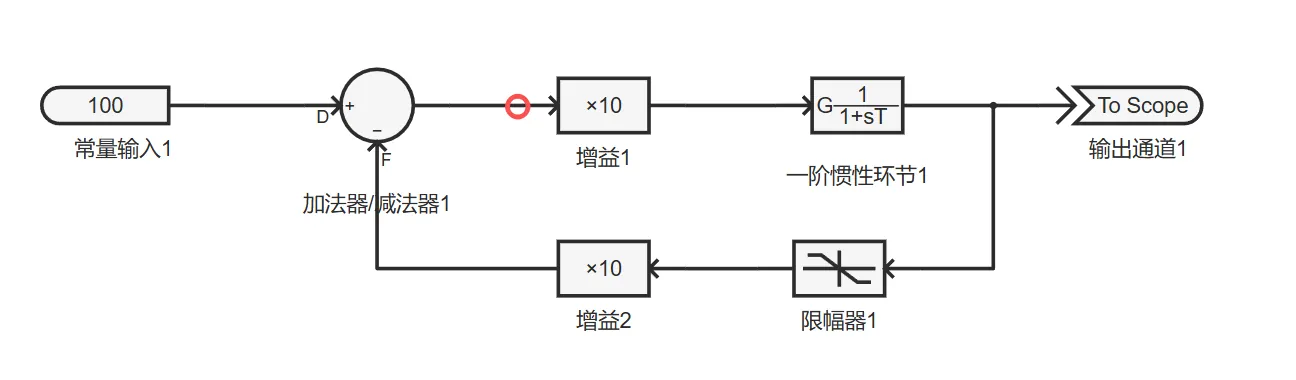

通常,当搭建好一个含有反馈环的系统后(如图),点击开始仿真,系统信息会报多个警告。

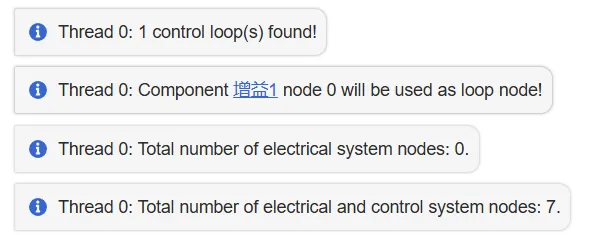

[warning]
There are loop nodes in system!You can use Component 'LoopNode' to specify the loop nodes and the initial value, or the program will choose random loop nodes.
[warning]
Node 1 in component 限幅器-1 will be chosen as loop node with initial value 0.
[warning]
Node 2 in component 加法器/减法器-1 will be chosen as loop node with initial value 0.
此时,CloudPSS 通过内置的延时解环算法,在限幅器-1 元件和加法器/减法器-1 元件处各加入了一个延时,此时系统的反馈环被打开,从而可以正常仿真。
但自动的解环算法往往不是最优的。因此,建议用户采用本元件进行解环。例如,对上图所示的控制环,可在输出位置加入一步延时,即可解开反馈环。还可为解环后反馈路径设定一个初值,以降低解环带来的误差。
