可变串联RLC
元件定义
该元件用以建模可变电阻,可变电感或可变电容。
元件说明
属性
CloudPSS 元件包含统一的属性选项,其配置方法详见 参数卡 页面。
参数
Configuration
Configuration
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
Name | Name | 文本 | 元件名称 此处输入元件名称(可缺省) |
Type | Type | 选择 | 类型 选择元件类型为 R / L / C |
Resistance Setting
Resistance Setting
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
Initial Resistance | R_init | 实数 [Ω] | 电阻初值 |

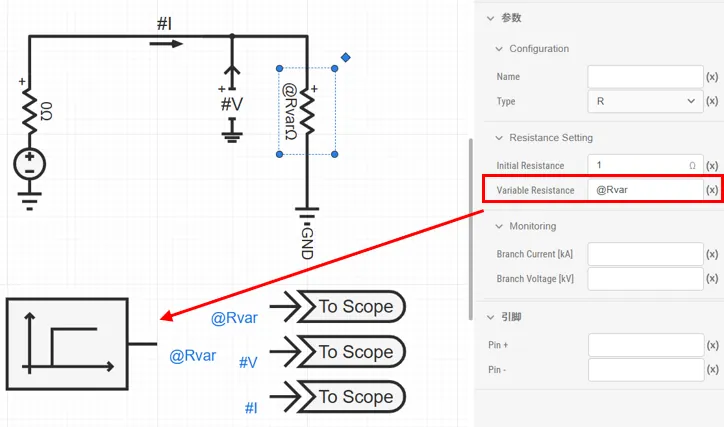

Variable Resistance | R_var | 虚拟引脚(输入) | 可变电阻值 输入可变电阻信号名,比如 Rvar |
Inductance Setting
Inductance Setting
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
Initial Inductance | L_init | 实数 [H] | 电感初值 |

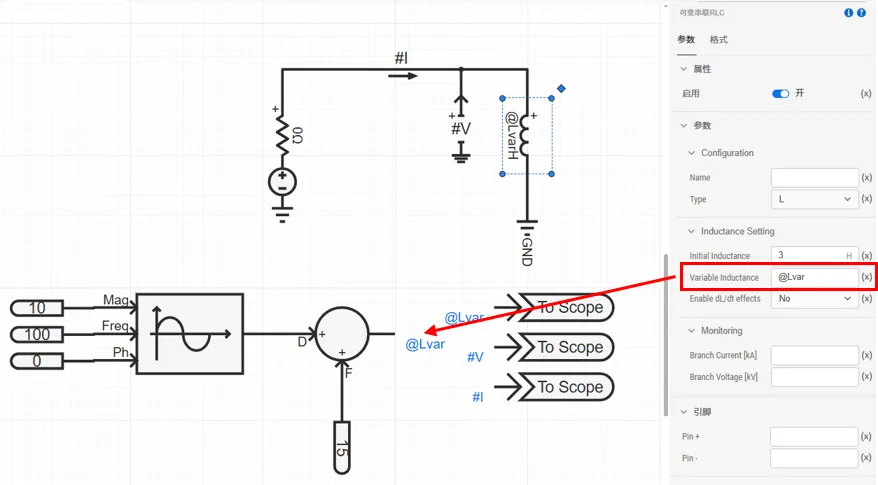

Variable Inductance | L_var | 虚拟引脚(输入) | 可变电感值 输入可变电感信号名, 比如 Lvar |

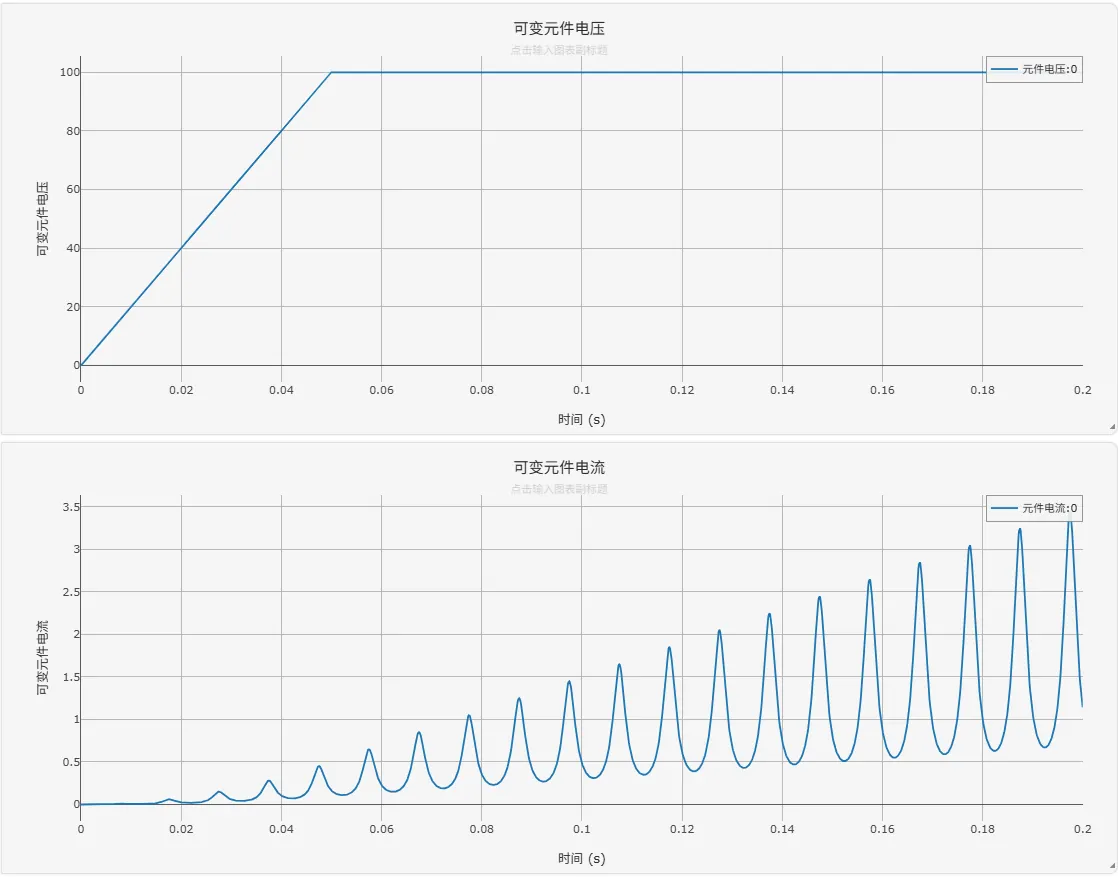

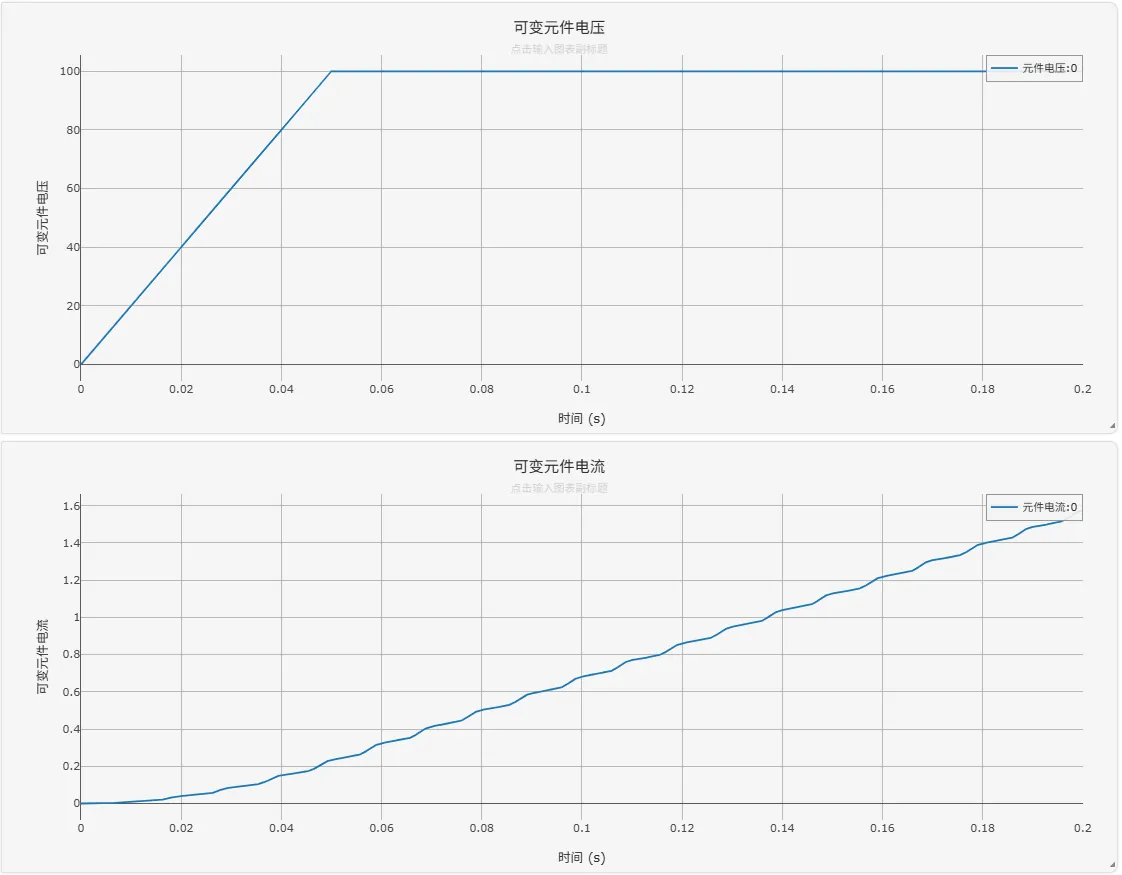

Enable dL/dt effects | dLeff | 选择 | Enable dL/dt effects 是否考虑 的影响,考虑时 |
Capacitance Setting
Capacitance Setting
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
Initial Capacitance | C_init | 实数 [μF] | 电容初值 |

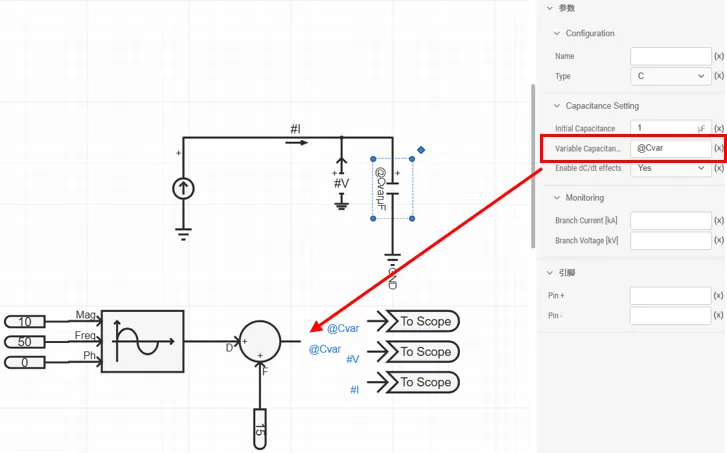

Variable Capacitance | C_var | 虚拟引脚(输入) | 可变电容值 输入可变电容信号名,比如 Cvar |

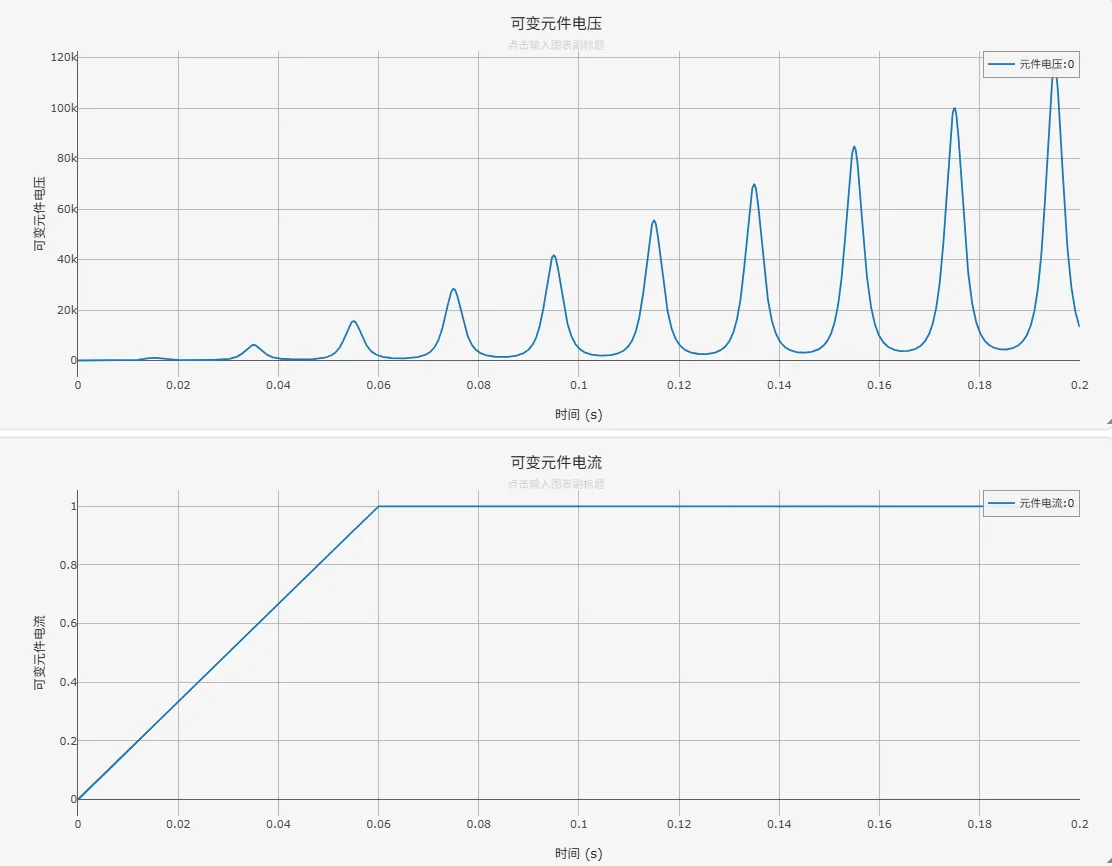

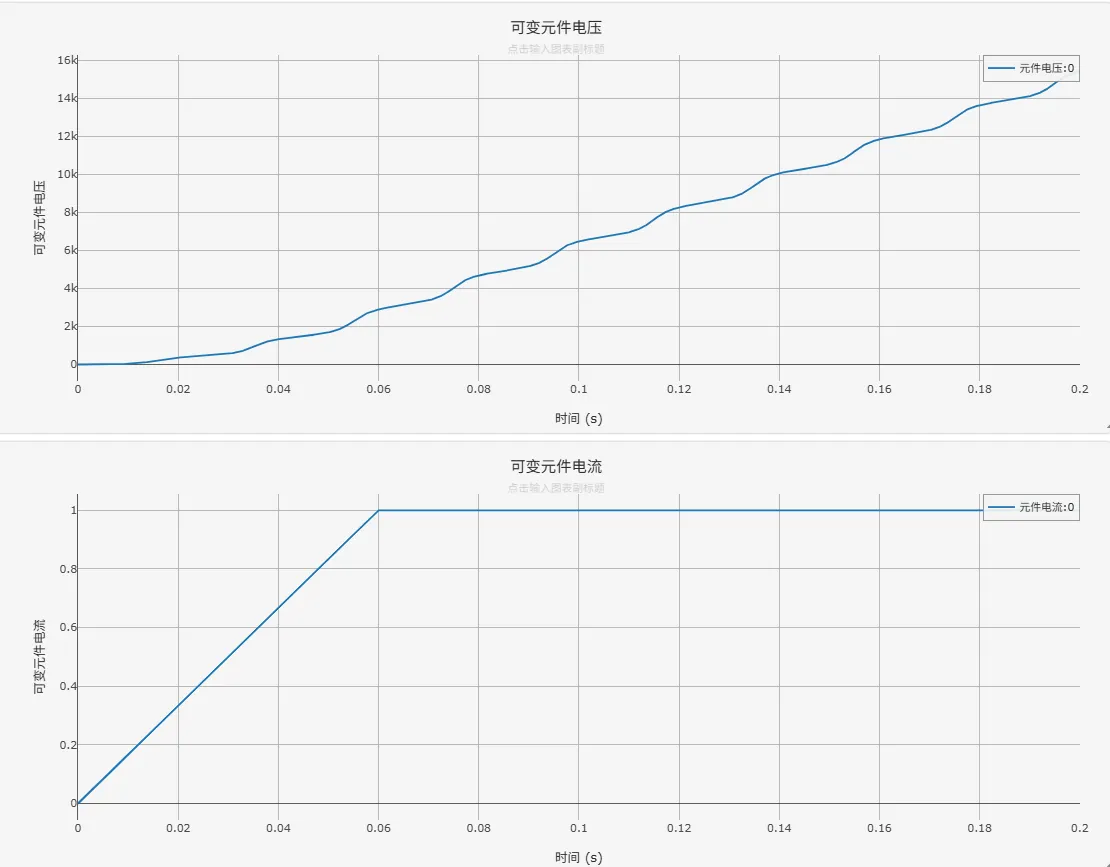

Enable dC/dt effects | dCeff | 选择 | Enable dC/dt effects 是否考虑 的影响,考虑时 |

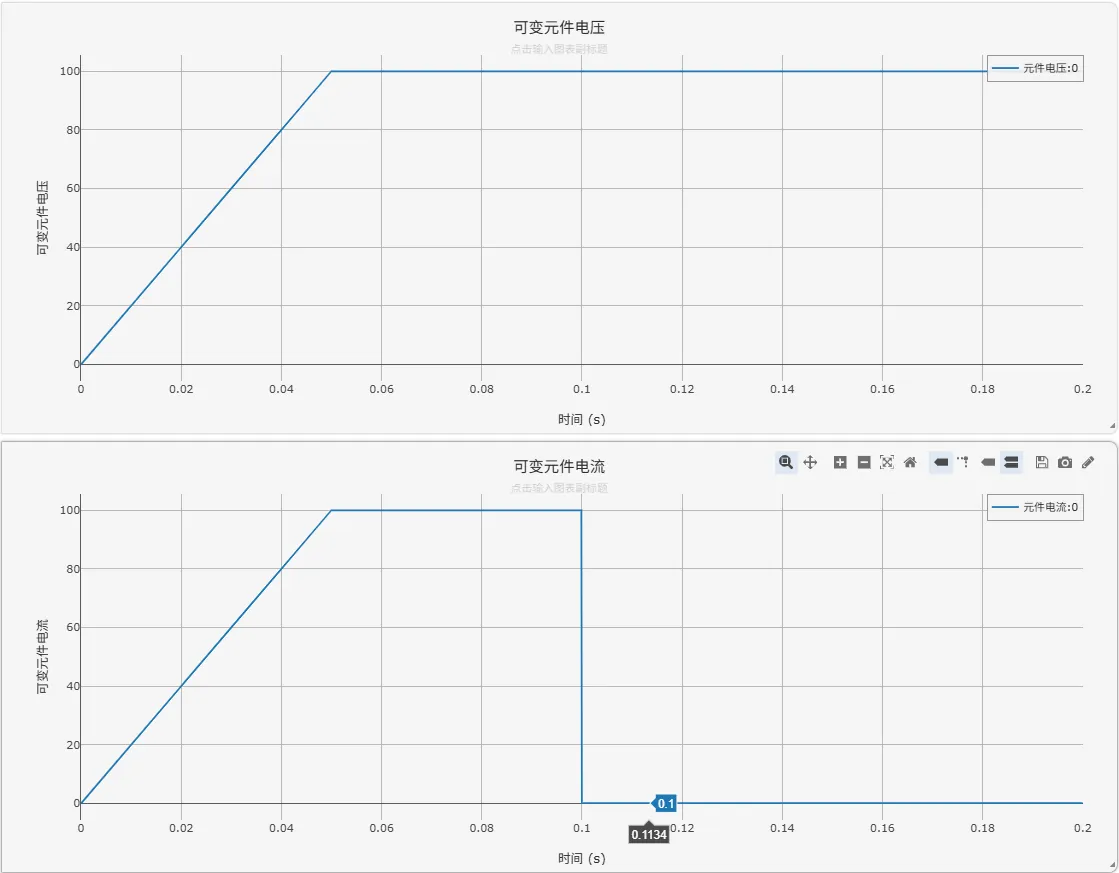

Monitoring
Monitoring
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
Branch Current [kA] | I | 虚拟引脚(输出) | 支路电流 此处输入支路电流量测信号的标签,比如 I |
Branch Voltage [kV] | V | 虚拟引脚(输出) | 支路电压 此处输入支路电压量测信号的标签,比如 V |
引脚
引脚名 | 键名 | 类型 | 维度 | 描述 |
---|---|---|---|---|
Pin + | pin_pos | 电气 | 1 × 1 | 元件正端(参考方向) |
Pin - | pin_neg | 电气 | 1 × 1 | 元件负端(参考方向) |
