单相变压器

元件定义

该元件用以建模单相两绕组变压器。

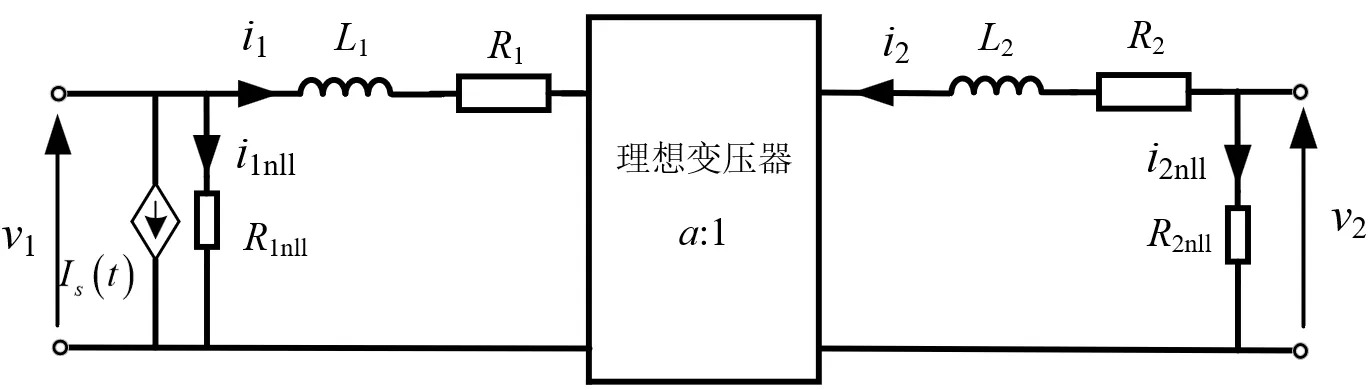

元件说明

属性

CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。

参数

Configuration

Configuration

参数名	键名	类型 [单位]	描述
Name	Name	文本	元件名称 此处输入单相变压器的名称（可缺省）
Rated Power	Tmva	实数 [MVA]	额定容量 变压器每侧绕组的额定容量 $S_N$ (所填变压器参数的功率基值）
Winding #1 Rated Voltage (RMS)	V1	实数 [kV]	绕组#1额定电压有效值 绕组1额定电压有效值$V_{1N}$ (所填变压器参数的电压基值)
Winding #2 Rated Voltage (RMS)	V2	实数 [kV]	绕组#2额定电压有效值 绕组2额定电压有效值$V_{2N}$ (所填变压器参数的电压基值)
Base Operation Frequency	f	实数 [Hz]	额定频率 变压器的额定频率 $f_n$
Leakage Reactance	Xl	实数 [p.u.]	等值漏电抗 变压器的等值漏电抗$X_T$，可由变压器短路实验或变压器铭牌得出
Leakage Resistance	Rl	实数 [p.u.]	等值漏电阻 变压器的等值漏电抗 $R_T$，可由变压器短路实验或变压器铭牌得出
Magnetization Conductance	Gm	实数 [p.u.]	励磁电导 变压器励磁电导$G_M$，可由变压器空载实验或变压器铭牌得出
Magnetizing Current	Im1	实数 [%]	空载励磁电流 变压器器空载励磁电流$I_M$，可由变压器空载实验或变压器铭牌得出
Tap Changer	Tap	选择	变压器分接头选择 选择变压器分接头位置（无/绕组1/绕组2）
Initial Tap Ratio	InitTap	实数	初始分接头档位 填写变压器初始的分接头档位下的标幺值变比

Saturation

Saturation

参数名	键名	类型 [单位]	描述
Saturation Enabled	Enab	选择	考虑饱和特性? 选择“是”或“否”以开启或关闭铁芯饱和特性的建模
Place Saturation on	Sat	选择	励磁绕组位置 选择励磁绕组添加的位置，考虑饱和特性时，饱和电流由该位置注入
Air Core Reactance	Xair	实数 [p.u.]	空心电抗 变压器空心电抗，通常大约是等值漏电抗的两倍
Rush Decay Time Constant	Tdc	实数 [s]	涌流衰减时间 变压器励磁涌流的衰减时间常数
Knee Voltage	Xknee	实数 [p.u.]	拐点电压 对应于饱和曲线拐点处的电压
Time to Release Flux Clipping	Txk	实数 [s]	启动时间 为防止启动不稳定，需要在一段时间内不计算或限制计算磁链值，该时间即为启动时间

Monitoring

Monitoring

参数名	键名	类型 [单位]	描述
Winding #1 Current [kA]	I1	虚拟引脚（输出）	绕组1电流 此处输入变压器绕组1电流量测信号的标签，如IL1
Winding #2 Current [kA]	I2	虚拟引脚（输出）	绕组2电流 此处输入变压器绕组2电流量测信号的标签，如IL2
Magnetizing Current [kA]	Im	虚拟引脚（输出）	励磁电流 此处输入变压器励磁电流量测信号的标签，如IM
Flux Linkage [KWb-N]	Flux	虚拟引脚（输出）	磁链 此处输入变压器磁链量测信号的标签，如FLUX

引脚

引脚名	键名	类型	维度	描述
Pin #1+	0	电气	1 × 1	变压器绕组1的正端（参考方向）
Pin #1-	1	电气	1 × 1	变压器绕组1的负端（参考方向）
Pin #2+	2	电气	1 × 1	变压器绕组2的正端（参考方向）
Pin #2-	3	电气	1 × 1	变压器绕组2的负端（参考方向）
Tap	4	输入	1 × 1	变压器绕组1的分接头，输入变比控制信号
Tap	5	输入	1 × 1	变压器绕组2的分接头，输入变比控制信号
