谐波电流源
元件定义

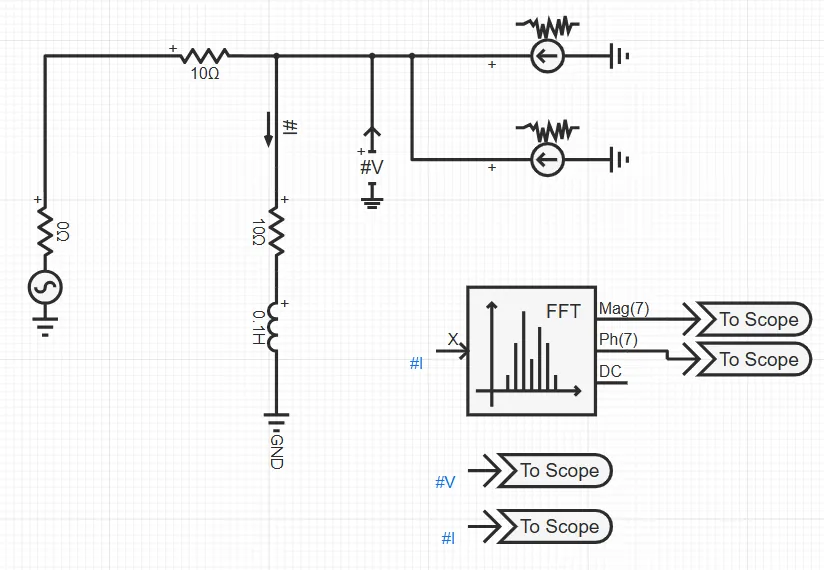

该元件用以建模谐波电流源。
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。

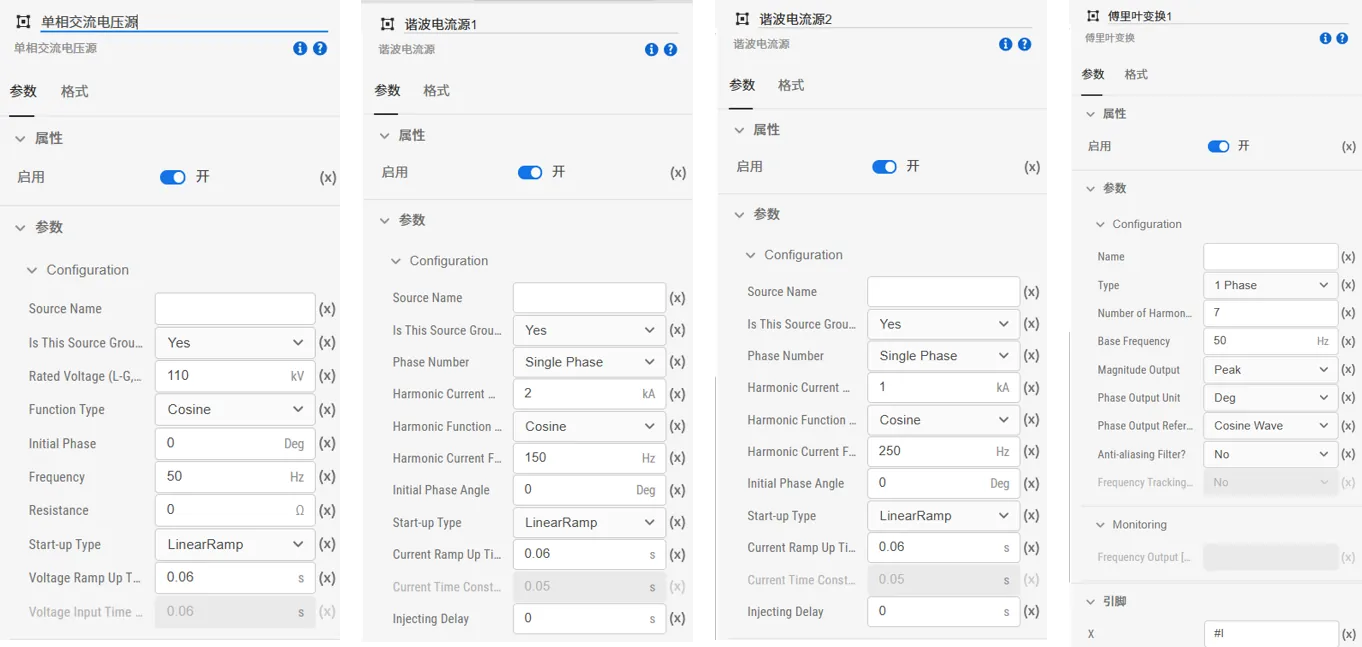

参数
Configuration
Configuration
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Source Name | Name | 文本 | 元件名称 此处输入谐波电流源的名称（可缺省） |
| Is This Source Grounded? | Grnd | 选择 | 电流源一端是否接地？ 选择 Yes 或 No 以使电流源负端接地或不接地 |
| Phase Number | Type | 选择 | 相数 选择电流源为单相或三相 |
| Harmonic Current Magnitude (RMS) | Im | 实数 [kA] | 谐波电流幅值 |
| Harmonic Function Type | Func | 选择 | 谐波电流函数类型 选择谐波电流为正弦表达式或余弦表达式 |
| Harmonic Current Frequency | Freq | 实数 [Hz] | 谐波电流频率 |
| Initial Phase Angle | InitPhase | 实数 [Deg] | 初始电流相位 电流源在时的相位 |
| Start-up Type | Init | 选择 | 启动方式 选择电流源启动发式为 Linear Ramp 或 Real Pole Ramp |
| Current Ramp Up Time | Tr | 实数 [s] | 启动时间 输入斜坡启动时间，仅当启动方式项为 LinearRamp 时生效 |
| Current Time Constant | Tconstant | 实数 [s] | 启动时间常数 输入极点时间常数，仅当启动方式项为 RealPoleRamp 时生效 |
| Injecting Delay | DelayTime | 实数 [s] | 谐波电流注入延迟时间 |

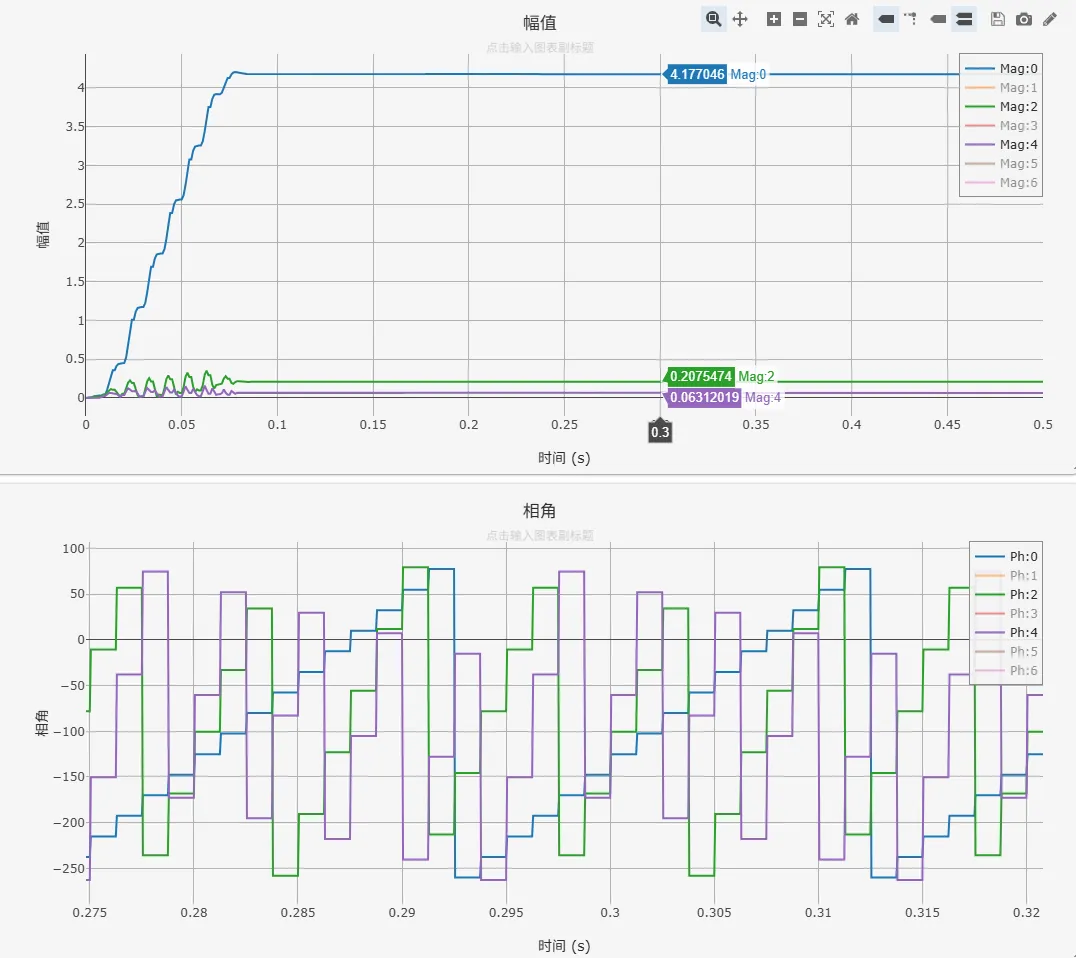

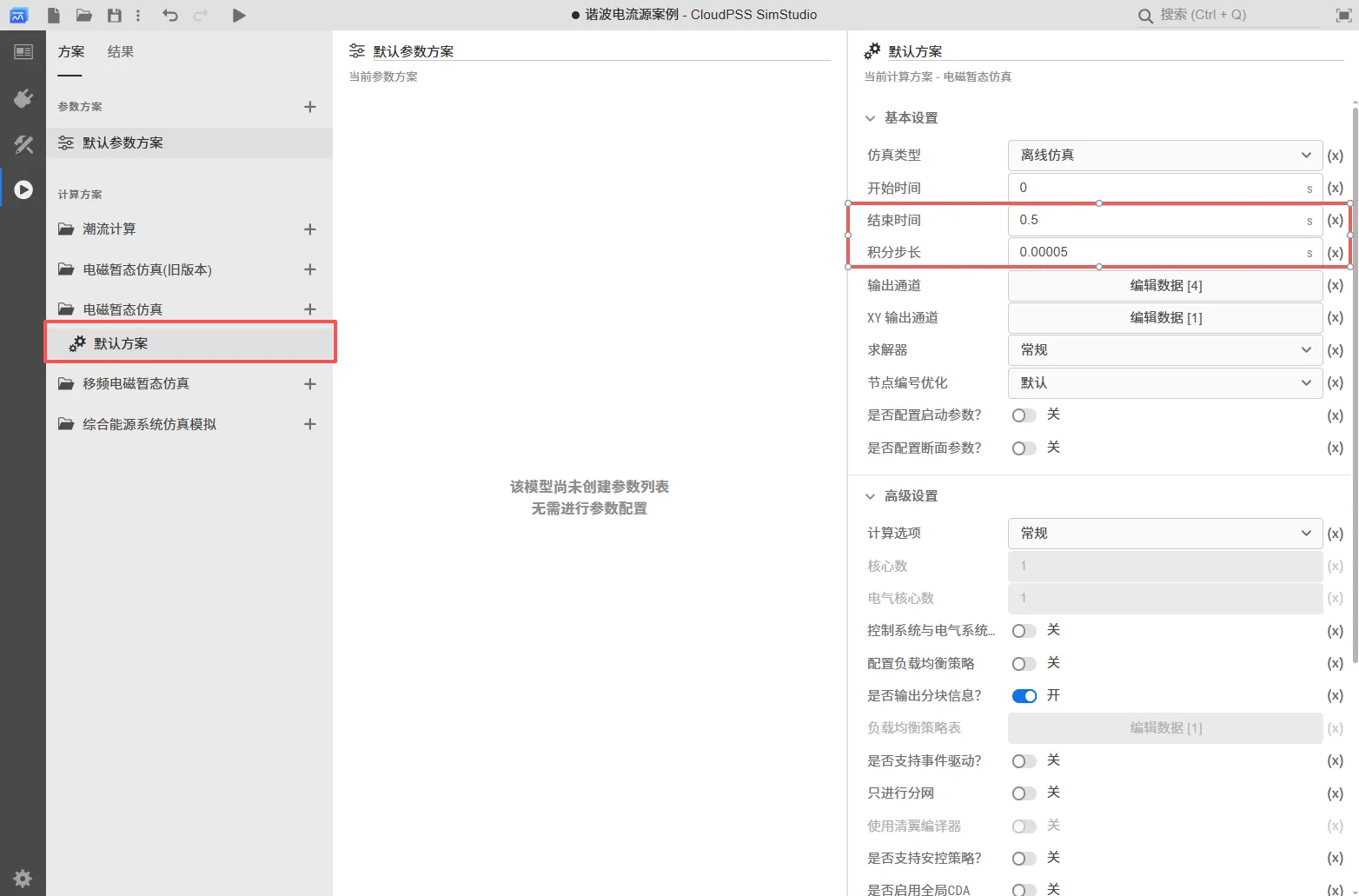

Monitoring
Monitoring

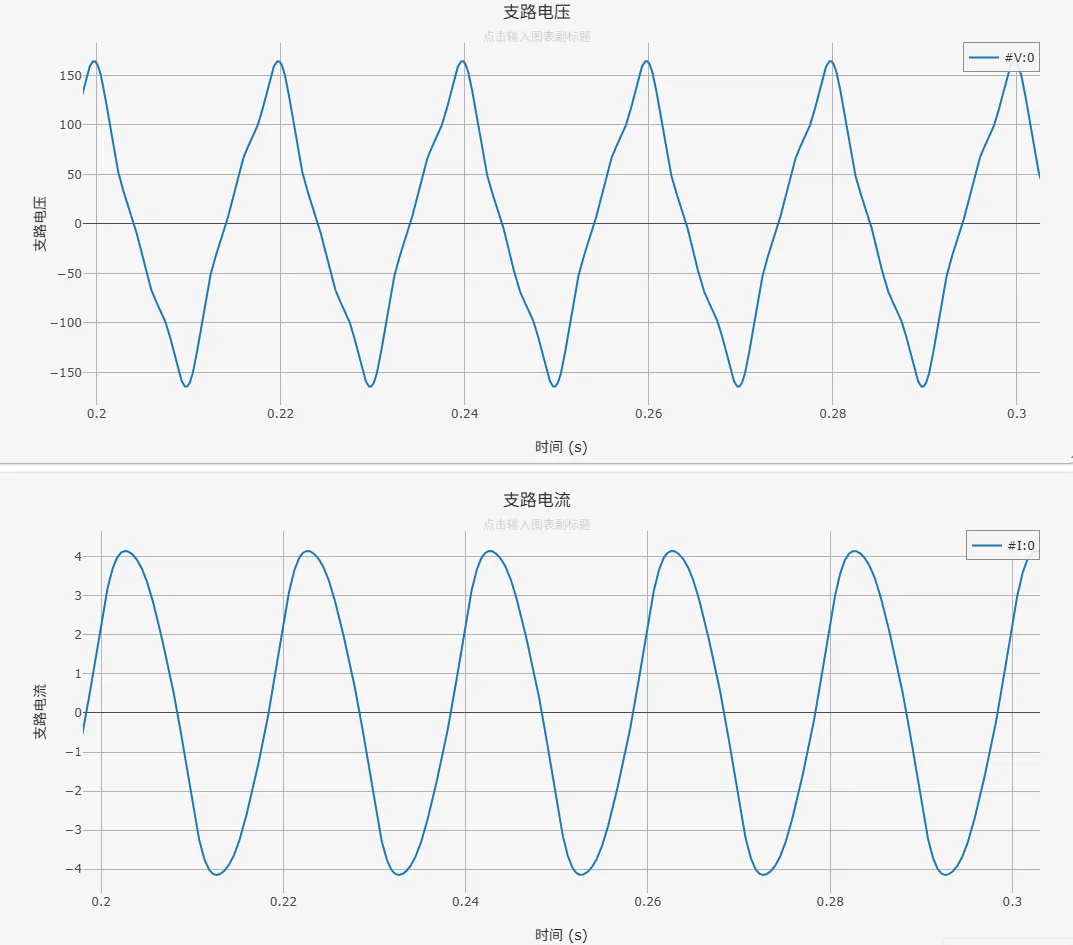

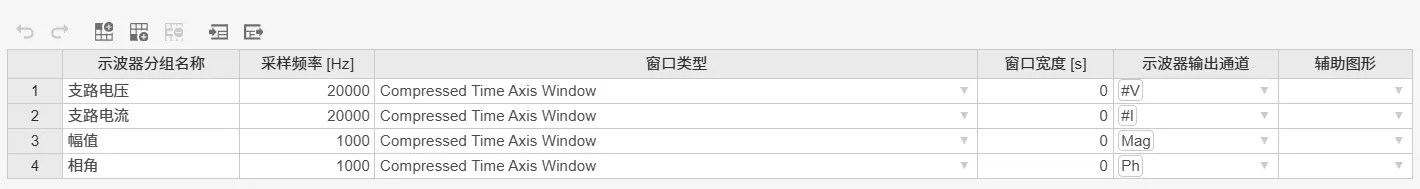

| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Source Voltage [kV] | V | 虚拟引脚（输出） | 电流源端电压 此处输入电流源电压量测信号的标签，如 V |
| Source Current [kA] | I | 虚拟引脚（输出） | 电流源输出电流 此处输入电流源输出电流量测信号的标签，如 I |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| Pin - | 0 | 电气 | Type × 1 | 谐波电流源的负端（参考方向），仅当电流源非接地时有效 |
| Pin + | 1 | 电气 | Type × 1 | 谐波电流源的正端（参考方向） |
