受控电流源
元件定义
该元件用以建模受控电流源。
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。
参数
Configuration
Configuration
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Source Name | Name | 文本 | 元件名称 此处输入受控电流源的名称（可缺省） |
| Is This Source Grounded? | Grnd | 选择 | 电源一端是否接地？ 选择 Yes 或 No 以使电流源负端接地或不接地 |
Monitoring
Monitoring
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Source Voltage [kV] | V | 虚拟引脚（输出） | 电流源端电压 此处输入电流源电压量测信号的标签，如 V |
| Source Current [kA] | I | 虚拟引脚（输出） | 电流源输出电流 此处输入电流源输出电流量测信号的标签，如 I |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| Pin - | 0 | 电气 | 1 × 1 | 电流源的负端（参考方向），仅当电源非接地时有效 |
| Pin + | 1 | 电气 | 1 × 1 | 电流源的正端（参考方向） |
| Ctrl | 2 | 输入 | 1 × 1 | 受控输入端，该端口输入为1时，对应输出电流为1A |
使用说明

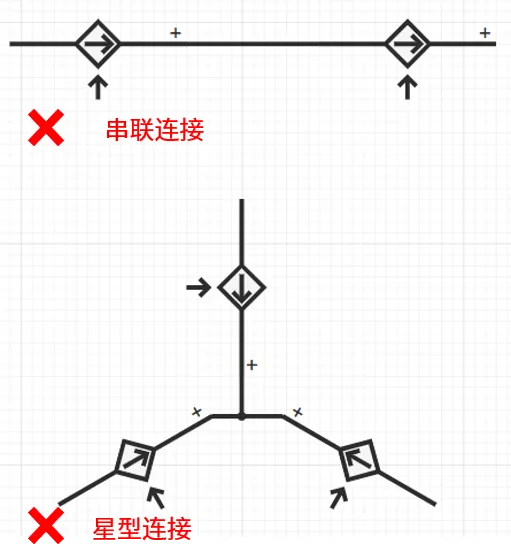

CloudPSS 中的电流源为理想电流源模型，其内阻为无穷大。但理想电流源不能串联或成星型连接（违背基尔霍夫节点电流定律）。
