直流电流源
元件定义
该元件用以建模直流电流源。
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。
参数
Configuration
Configuration
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Source Name | Name | 文本 | 元件名称 此处输入直流电流源的名称（可缺省） |
| Is This Source Grounded? | Grnd | 选择 | 电流源一端是否接地？ 选择 Yes 或 No 以使电流源负端接地或不接地 |
| Rated Current Magnitude | Im | 实数 [kA] | 输出电流幅值 |
| Start-up Type | Init | 选择 | 启动方式 选择电流源启动发式为 Linear Ramp 或 Real Pole Ramp |
| Current Ramp Up Time | Tr | 实数 [s] | 启动时间 输入斜坡启动时间，仅当启动方式项为 LinearRamp 时生效 |
| Current Time Constant | Tconstant | 实数 [s] | 启动时间常数 输入极点时间常数，仅当启动方式项为 RealPoleRamp 时生效 |
Fault Setting
Fault Setting
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Is This a Fault Source ? | Fault | 选择 | 是否为故障电源 选择 Yes 或 No 以选择是否为故障电源 |
| Fault Start Time | Tfs | 实数 [s] | 故障开始时间 故障开始的时间，仅当是否为故障电源项选择 Yes 时有效 |
| Fault End Time | Tfe | 实数 [s] | 故障结束时间 故障结束的时间，仅当是否为故障电源项选择 Yes 时有效 |
| Drop Ratio | Dr | 实数 [p.u.] | 故障电流降 故障期间电流的标幺值，仅当是否为故障电源项选择 Yes 时有效 |
Monitoring
Monitoring
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Source Voltage [kV] | V | 虚拟引脚（输出） | 电流源端电压 此处输入电流源电压量测信号的标签，如 V |
| Source Current [kA] | I | 虚拟引脚（输出） | 电流源输出电流 此处输入电流源输出电流量测信号的标签，如 I |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| Pin - | 0 | 电气 | 1 × 1 | 电流源的负端（参考方向），仅当电源非接地时有效 |
| Pin + | 1 | 电气 | 1 × 1 | 电流源的正端（参考方向） |
使用说明

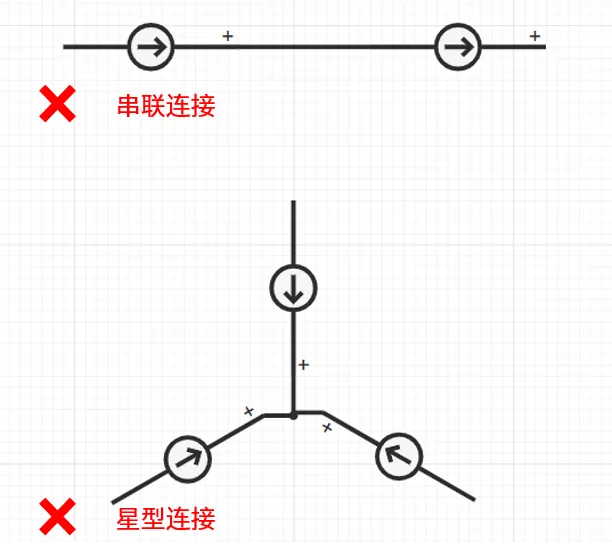

CloudPSS 中的电流源为理想电流源模型，其内阻为无穷大。但理想电流源不能串联或成星型连接（违背基尔霍夫节点电流定律）。
