判断模块
元件定义
该元件用于对多维监测信号进行处理，包括：
- 多维信号求和，通常用于断面总功率计算、总发电量计算等场景；
- 多维信号最大、最小值的差，通常用于最大功角差计算等场景；
- 多维信号求平均，通常用于平均频率求取等场景；
- 多维信号最小值、最大值，通常用于频率、电压越限判断等场景；
- 多维信号分别判断后取与/取或，通常用于频率、电压越限判断等场景；
在安控策略建模中，通常采用监视模块-判断模块-操作模块的连接方法，判断模块为安控策略的第二部分。
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。
参数
基础设置
基础设置
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 模块名称 | Name | 文本 | 模块名称 |
| 监测变量逻辑 | Opp_var | 选择 | 选择各路监测变量之间逻辑，包括求和、取差、平均、与、或、最小、最大。详见可选项列表。 |
| 监测变量维数 | Dim_var | 整数 | 填写监测变量的维数。 |
| 变量上限 | Upper_limit | 实数 | 监控变量上限阈值。输入量超出该值一段时间，将使本模块输出置为1。 |
| 变量下限 | Lower_limit | 实数 | 监控变量下限阈值。输入量低于该值一段时间，将使本模块输出置为1。 |
| 高位延迟时间 | ThresTimeHigh | 实数 | 高位延迟时间，保持该时间的超限输入使本模块输出置1 |
| 低位延迟时间 | ThresTimeLow | 实数 | 低位延迟时间，保持该时间的正常输入使本模块输出置0 |
代码设置
代码设置
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 逻辑代码 | Code | 代码 | |
| 代码执行间隔 | codeDT | 实数 [s] | 代码执行间隔时间，该参数严重影响效率。 |
| 代码开始执行时间 | codeStartT | 实数 [s] | 代码开始执行时间 |
| 输出通道维数 | Dim_out | 整数 | 输出通道维数 |
| 已生成redis通道 | hasSync | 布尔 | 仅在已生成redis通道时勾选，一般情况下应设为关。 |
量测
量测
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 对输入信号处理后的输出 | Opp_var_out | 虚拟引脚（输出） | 当Opp_var为 sum \ difference \ average \ min \ max时，在这里输出各信号相应计算后的数值。当Opp_var为 and \ or时，本虚拟引脚量测输出与端口输出Out一致。 |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| 监控信号向量 | Mon | 输入 | Dim_var × 1 | 监控信号向量，其维数应与监测变量维数(Dim_var)参数保持一致。一般连接监视模块(model/CloudPSS/Security-Control-Monitor)的输出。 |
| Enab | Enab | 输入 | 1 | 使能信号。仅当Enab为1时，本模块才能输出1。 |
| 输出 | Out | 输出 | ... × 1 | 判断模块的输出，可以接到操作模块(model/CloudPSS/Security-Control-Operation)的输入端口。 |
案例
- 基于监视模块 的输出信号，进一步配置判断模块。
- 全网平均母线频率
- 断面总功率

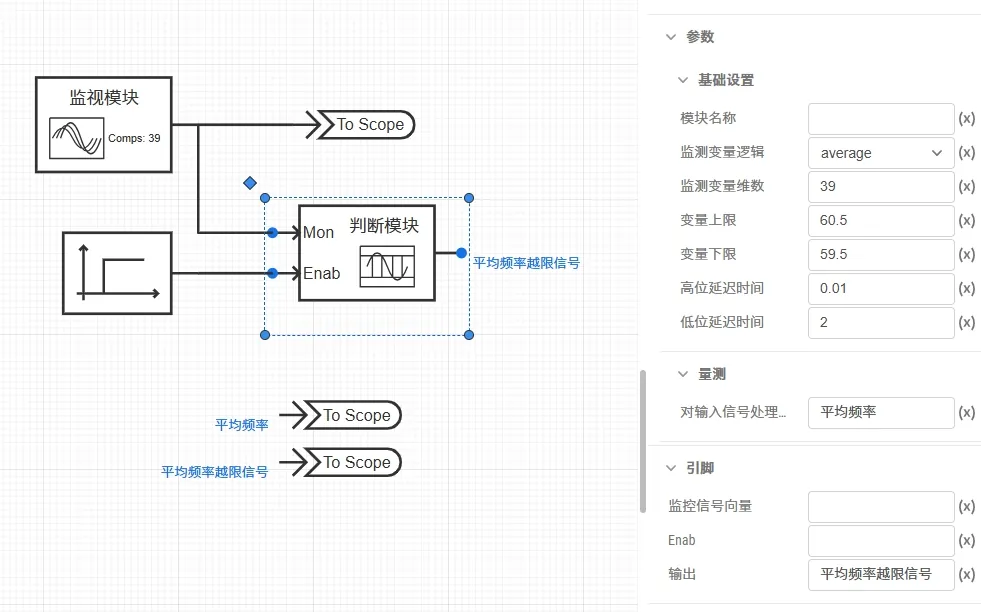

其中，变量上下限为59.5Hz~60.5Hz，高位延迟时间为0.01s，低位延迟时间为2s，代表平均频率超过60.5Hz或低于59.5Hz，并保持0.01s后，越限信号置为1；平均频率低于60.5Hz且高于59.5Hz，并保持2s后，越限信号置为0.
判断模块的Enab信号用于启用判断模块的越限信号输出，当Enab信号置为0时，越限信号始终为0。这里采用1s阶跃的阶跃发生器，连接到Enab端口。
判断模块的对输入信号处理后的输出虚拟引脚，可输出39条母线的平均频率；判断模块的输出引脚，可输出平均频率的越限信号。

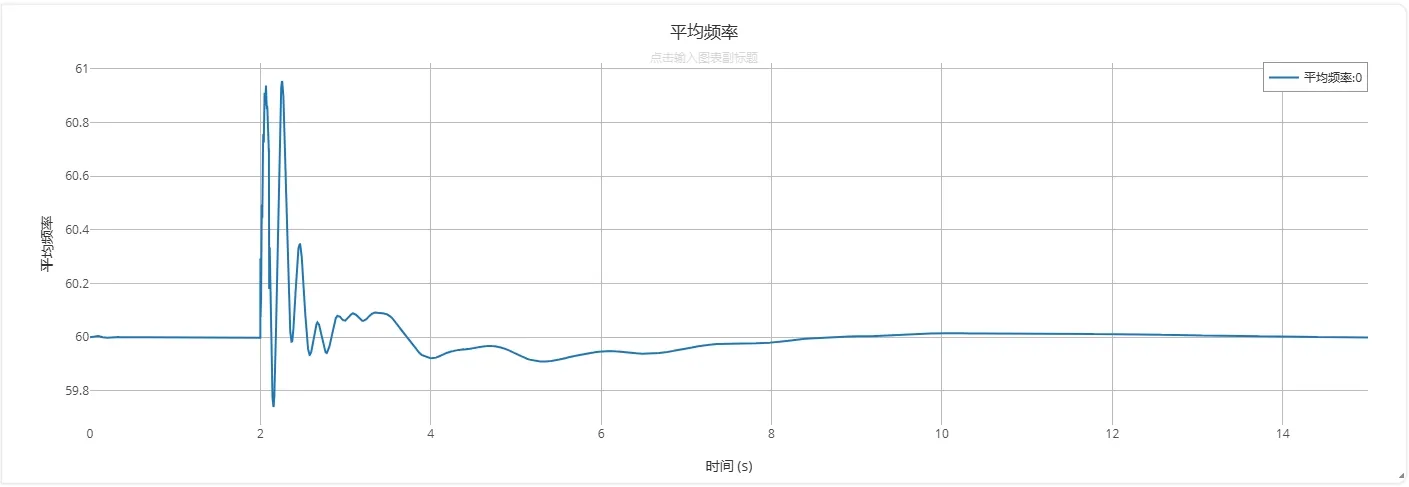

- 配置输出通道并运行仿真，输出的平均频率信号及越限信号如下所示。
- 在采用监视模块 中，量测了

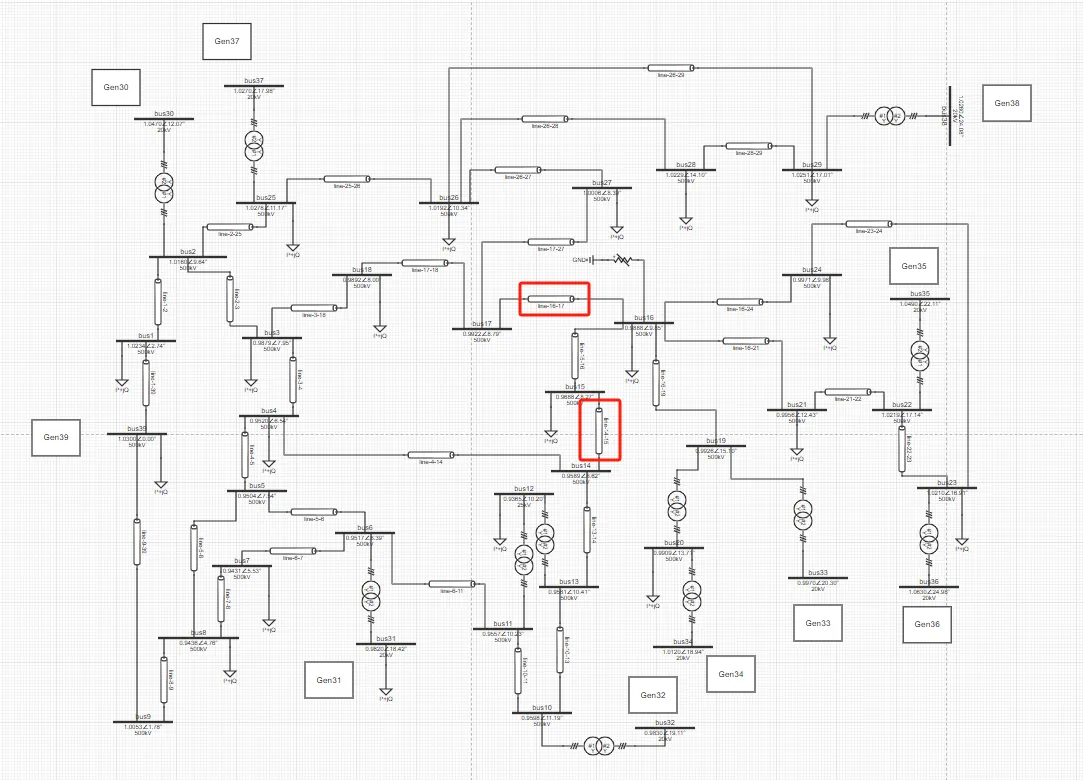

line-16-17、line-14-15两条传输线的功率。从拓扑图中可见，这两条线将39节点算例分成两个部分，因此可以考虑基于该交流断面的总功率设计安控策略。

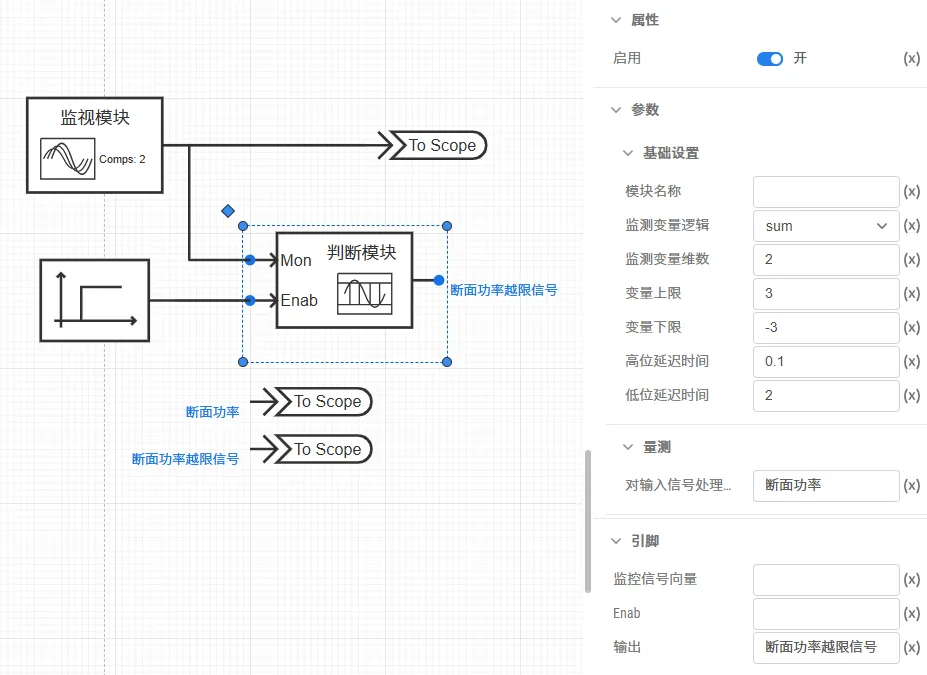

- 拖入一个判断模块及一个阶跃发生器元件，按下图所示方式进行配置。
其中，变量上下限为 -3 p.u. ~ 3 p.u.，高位延迟时间为0.1s，低位延迟时间为2s，代表断面总功率超过300MW，并保持0.1s后，越限信号置为1；断面总功率小于300MW，并保持2s后，越限信号置为0.
判断模块的Enab信号用于启用判断模块的越限信号输出，当Enab信号置为0时，越限信号始终为0。这里采用1s阶跃的阶跃发生器，连接到Enab端口。

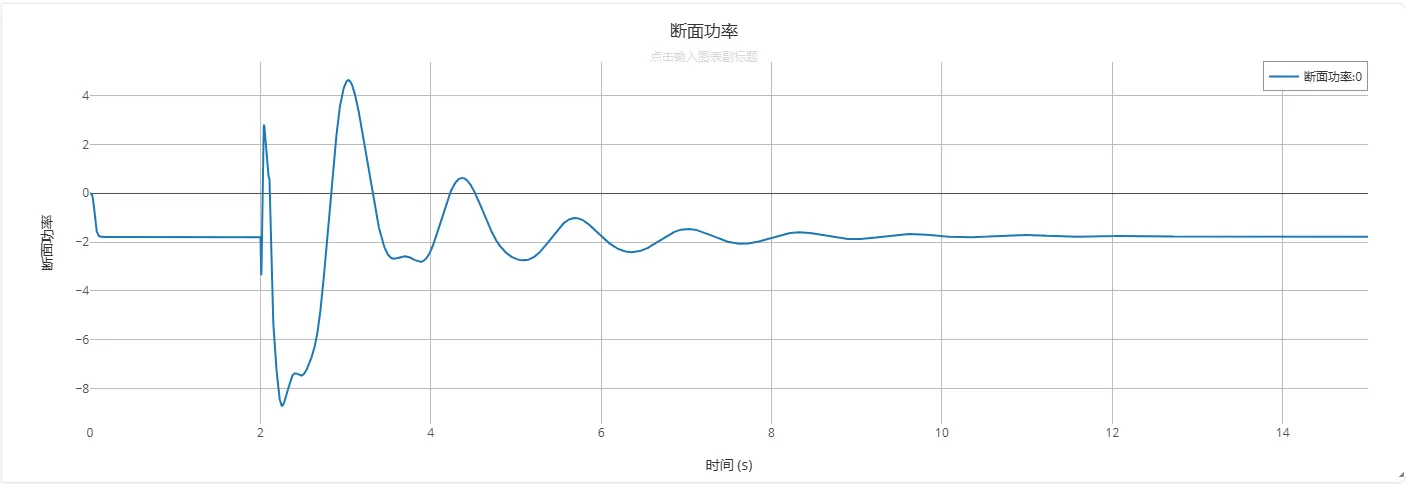

- 配置输出通道并运行仿真，输出的断面总功率信号及越限信号如下所示。
示例模型下载连接
案例：安控-判断模块案例
