监视模块
元件定义
该元件用于批量监视各类型元件的输出信号，例如：
- 三相交流母线的电压；
- 三相交流母线的频率；
- 交流传输线的传输功率；
- 发电机的输出功率；
- 风机、光伏等新能源设备的电压等。
在安控策略建模中，通常采用监视模块-判断模块-操作模块的连接方法，监视模块为安控策略的第一部分。
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。
参数
基础设置
基础设置
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 模块名称 | Name | 文本 | 模块名称 |
| 手动配置输入 | advanced_config | 布尔 | 选择"Off"时，将通过安控策略分析，自动配置输入信号连接关系。选择"On"时需要手动配置输入通道。一般情况下应该选择"Off"。 |
| 监测变量维数 | Dim_var | 整数 | 填写监测变量的维数。 |
| 监测类型 | monitor_type | 选择 | 填写监测变量的类型，包括元件和特殊。在大多数情况下，都应选择元件。 |
| 特殊监测量 | monitor_special | 选择 | 当监测类型(monitor_type)选择特殊时，可选择特殊监测量类型。 |
| 元件列表 | component_list | 表格 | 元件列表，元件搜索将以ID为主，ID找不到时找元件标签。当监测类型(monitor_type)选择元件时，需要在表中填写待量测元件的引脚键名。元件列表的行数应该与监测变量维数(Dim_var)一致。 |
手动配置
手动配置
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 对信号预处理 | PreOpp | 布尔 | 对信号预处理 |
| 预处理系数 | PreOppVec | 表格 | 预处理系数，x'=ax+b。式中x为预处理前的输入通道，x'为预处理后的输出。用户可以填写每一维通道的系数a,b。 |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| Var | Var | 输入 | Dim_var × 1 | Var |
| 监控信号向量输出 | Monitor | 输出 | Dim_var × 1 | 监控信号向量输出，可以接到判断模块(model/CloudPSS/Security-Control-Judge)的输入端口Mon。 |
案例
对几种典型的信号监视方法进行说明。
- 母线频率
- 传输线功率
- 电机功率
可通过元件向导进行故障的设置：
- 以10 机 39 节点标准测试系统为例，第一次拖拽安控-监视元件到图纸中可自动弹出元件的向导界面。
- 在选择待量测器件选项中选择母线，在选择待量测信号选项中选择母线频率。
- 单位可根据需求进行选择，若选择有名值则输出信号单位为Hz；若选择标幺值则输出信号为以工频频率为基值的标幺值。这里以选择有名值为例。

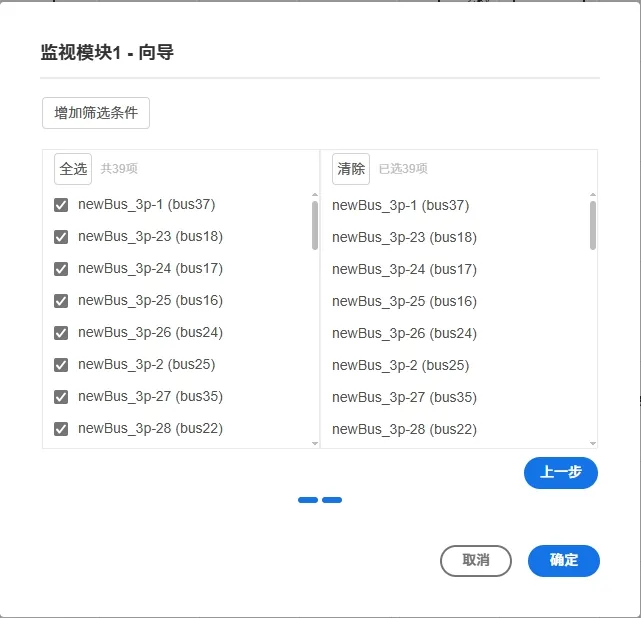

- 点击下一步按钮进入第二页向导界面。这里可以选择需要监视的母线，只有被选中的元件才会输出对应频率信号。这里以全选为例。
- 点击确定按钮，完成监视元件的配置。

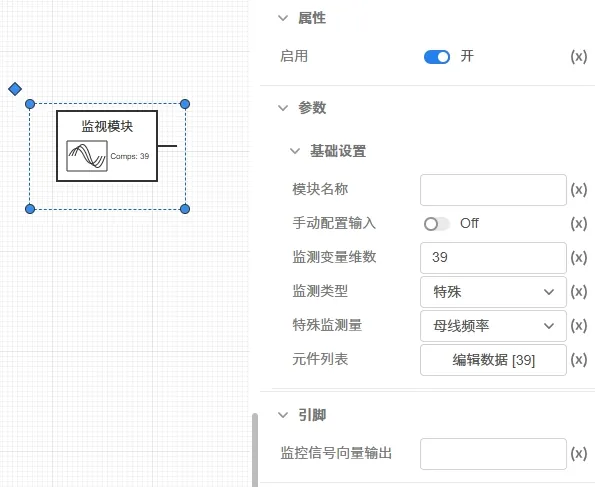

可以看到，元件的参数列表中已经自动配置了相应的参数，包括监控变量维数、监测类型、元件列表等。
-
根据量测和输出系统 添加39维输出通道，输出监视的母线频率信号。
-
在运行标签页，选择电磁暂态方案，开启是否支持安控策略按钮，点击启动任务按钮。

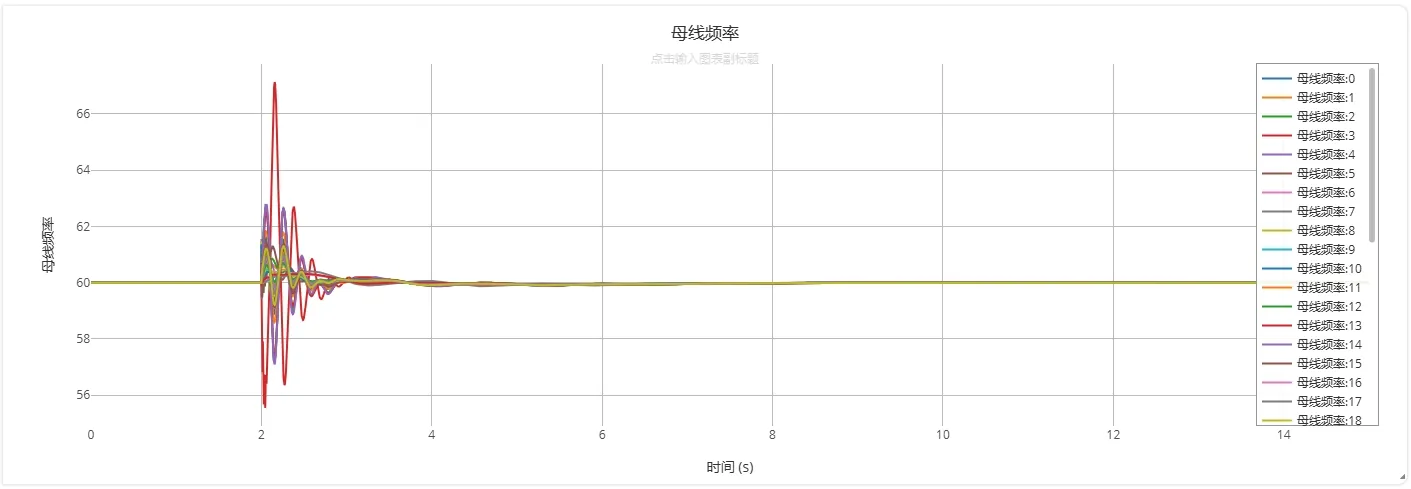

- 得到的曲线结果如下图所示。
可通过元件向导进行故障的设置：
- 以10 机 39 节点标准测试系统为例，第一次拖拽安控-监视元件到图纸中可自动弹出元件的向导界面。
-
在选择待量测器件选项中选择传输线，在选择待量测信号选项中选择送端有功。
-
单位可根据需求进行选择，若选择有名值则输出信号单位为MW；若选择标幺值则需要额外填写系统容量基值参数。这里以选择标幺值为例。

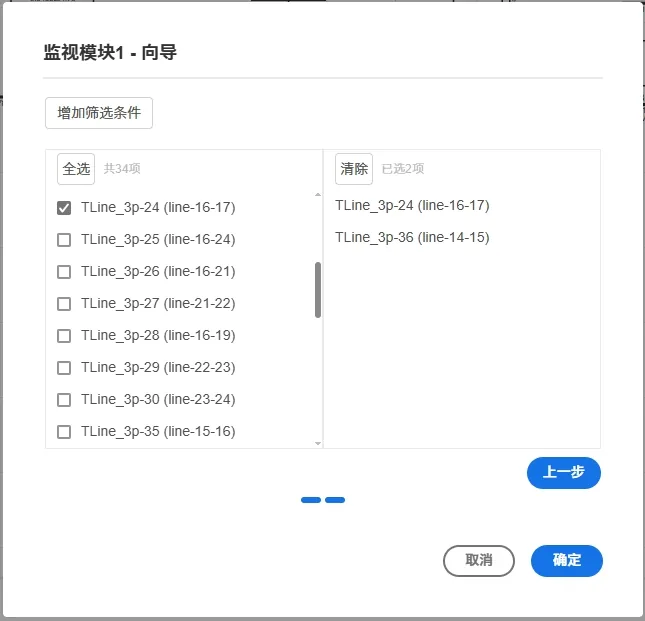

- 点击下一步按钮进入第二页向导界面。这里可以选择需要监视的传输线，只有被选中的元件才会输出对应有功功率信号。这里以选择
line-16-17、line-14-15两条传输线为例。
- 点击确定按钮，完成监视元件的配置。

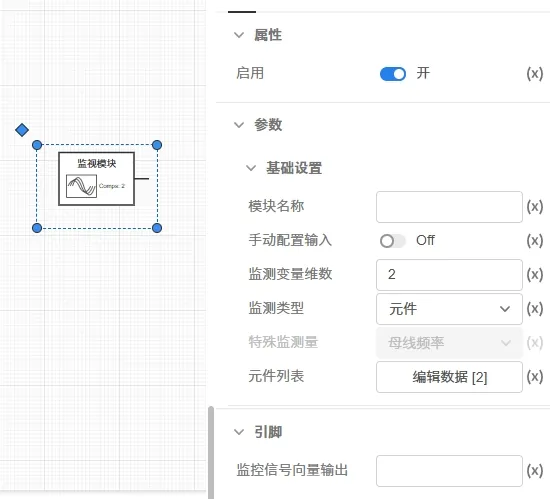

可以看到，元件的参数列表中已经自动配置了相应的参数，包括监控变量维数、监测类型、元件列表等。
-
根据量测和输出系统 添加2维输出通道，输出监视的传输线功率信号。
-
在运行标签页，选择电磁暂态方案，开启是否支持安控策略按钮，点击启动任务按钮。

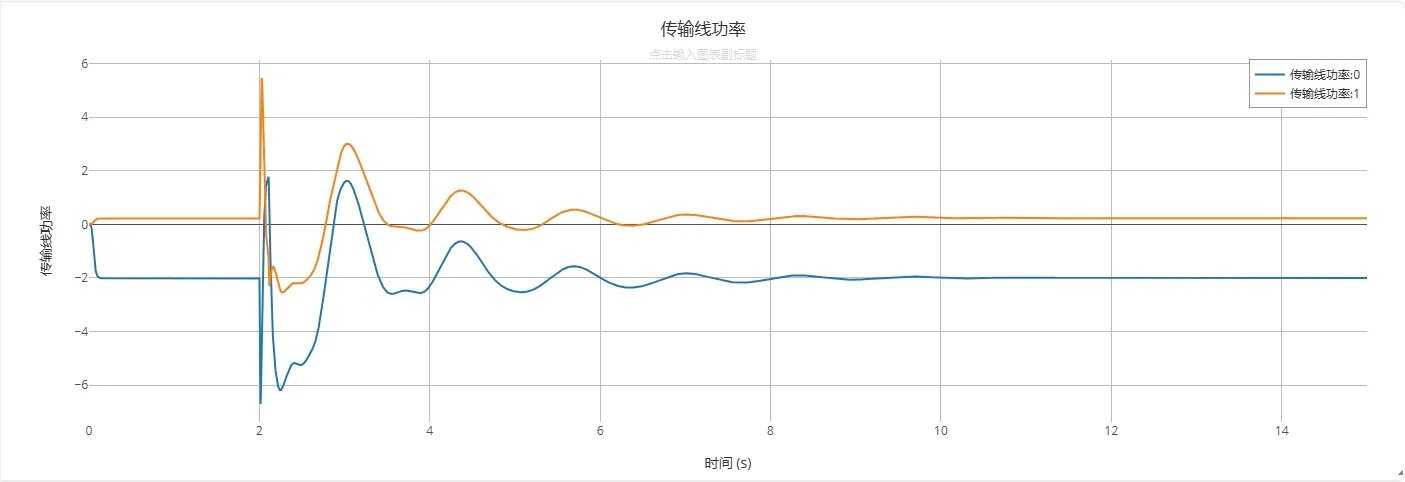

- 得到的曲线结果如下图所示。
可以看到，随着2s时bus16的接地短路，两条传输线的有功功率发生波动。
可通过元件向导进行故障的设置：

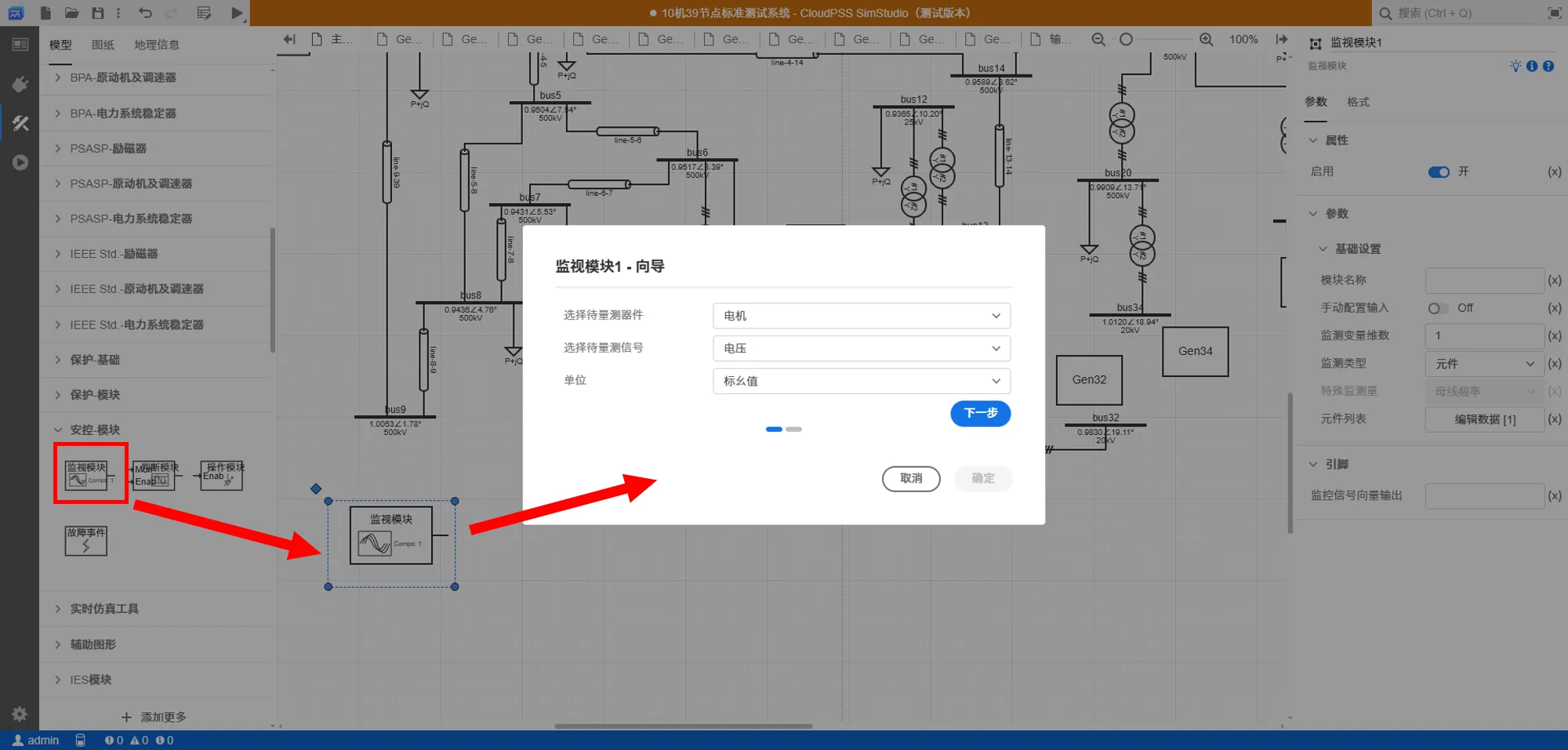

- 以10 机 39 节点标准测试系统为例，第一次拖拽安控-监视元件到图纸中可自动弹出元件的向导界面。
-
在选择待量测器件选项中选择电机，在选择待量测信号选项中选择有功。
-
单位可根据需求进行选择，若选择有名值则输出信号单位为MW；若选择标幺值则需要额外填写系统容量基值参数。这里以选择标幺值为例。

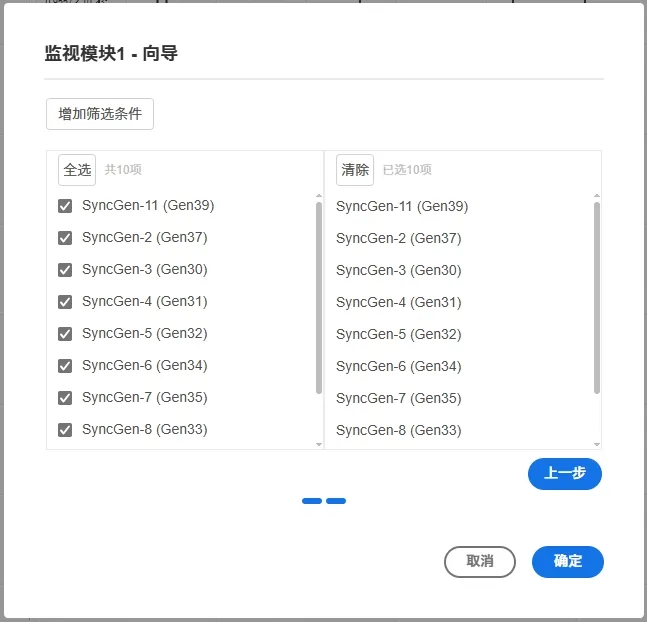

- 点击下一步按钮进入第二页向导界面。这里可以选择需要监视的电机，只有被选中的元件才会输出对应有功功率信号。这里以全选为例。
- 点击确定按钮，完成监视元件的配置。

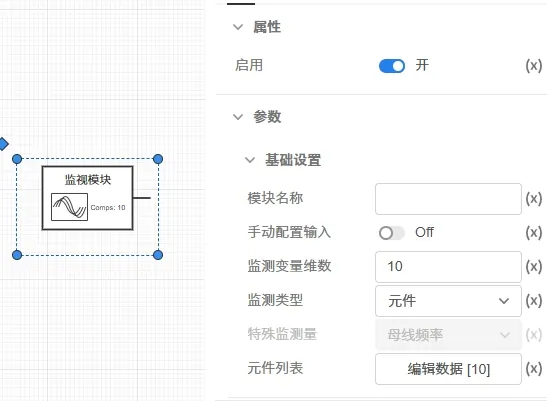

可以看到，元件的参数列表中已经自动配置了相应的参数，包括监控变量维数、监测类型、元件列表等。
-
根据量测和输出系统 添加10维输出通道，输出监视的电机功率信号。
-
在运行标签页，选择电磁暂态方案，开启是否支持安控策略按钮，点击启动任务按钮。

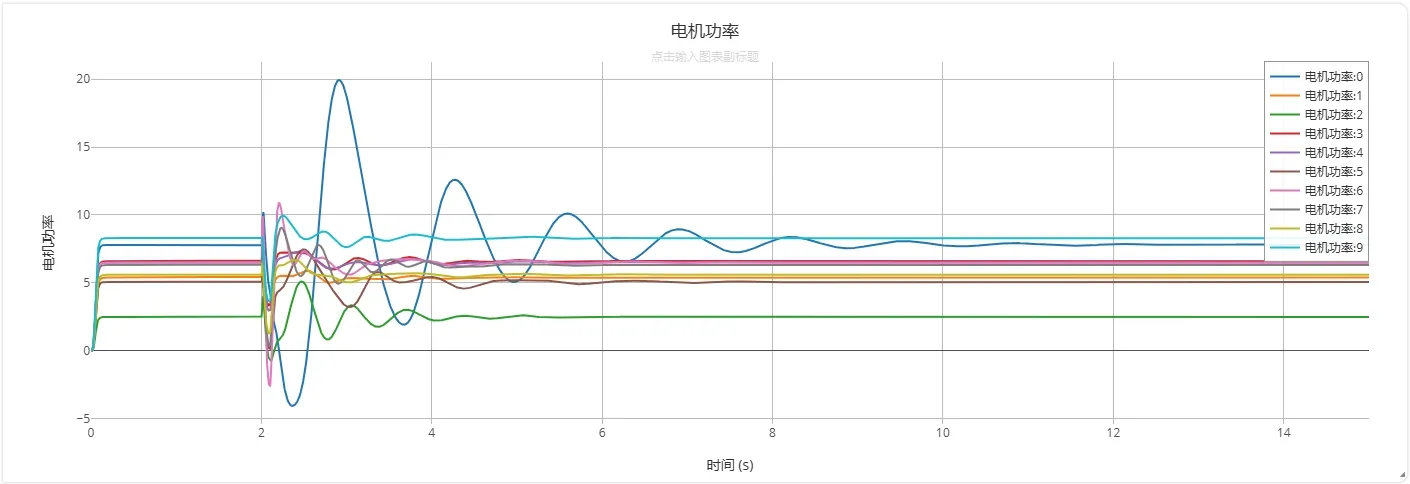

- 得到的曲线结果如下图所示。
可以看到，随着2s时bus16的接地短路，电机的有功功率发生波动。
示例模型下载连接
案例：安控-监控模块案例
