操作模块
元件定义
该元件基于触发信号，对特定元件进行批量处理，目前支持的功能包括：
- 按比例切除负荷；
- 切除电机；在安控策略建模中，通常采用监视模块-判断模块-操作模块的连接方法，操作模块为安控策略的第三部分。
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。
参数
基础设置
基础设置
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 模块名称 | Name | 文本 | 模块名称 |
| 操作类型 | operation_type | 选择 | 操作类型，包括百分比切负荷和切机两种。 |
| 元件列表 | component_list | 表格 | 元件列表，以ID为主，ID找不到时找Label。 |
| 手动配置量测 | monitor_on | 布尔 | 设为 Off 时，安控主程序会根据元件列表自动配置被修改元件的操作。设为 On 时，安控主程序将跳过该元件，且需要手动配置量测输入引脚。一般情况下，本选项应设为Off。 |
| P切除比例 | Pshedding | 实数 | 有功切除比例（仅当操作类型为百分比切负荷时有效） |
| Q切除比例 | Qshedding | 实数 | 无功切除比例（仅当操作类型为百分比切负荷时有效） |
量测
量测
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 有功功率量测 | Pm | 虚拟引脚（输出） | 负荷有功功率量测（仅当操作类型为百分比切负荷时有效） |
| 无功功率量测 | Qm | 虚拟引脚（输出） | 负荷无功功率量测（仅当操作类型为百分比切负荷时有效） |
| 电压量测 | Vm | 虚拟引脚（输出） | 电压有效值量测 |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| 量测变量输入 | Mon | 输入 | ... × 1 | 量测变量输入 |
| Enab | Enab | 输入 | 1 × 1 | 使能信号，当其从0置为1时执行操作。可以接到判断模块的输出端口。 |
案例
对两种安控操作方法进行说明。
- 按比例切除负荷
- 切除电机
可通过元件向导进行故障的设置：

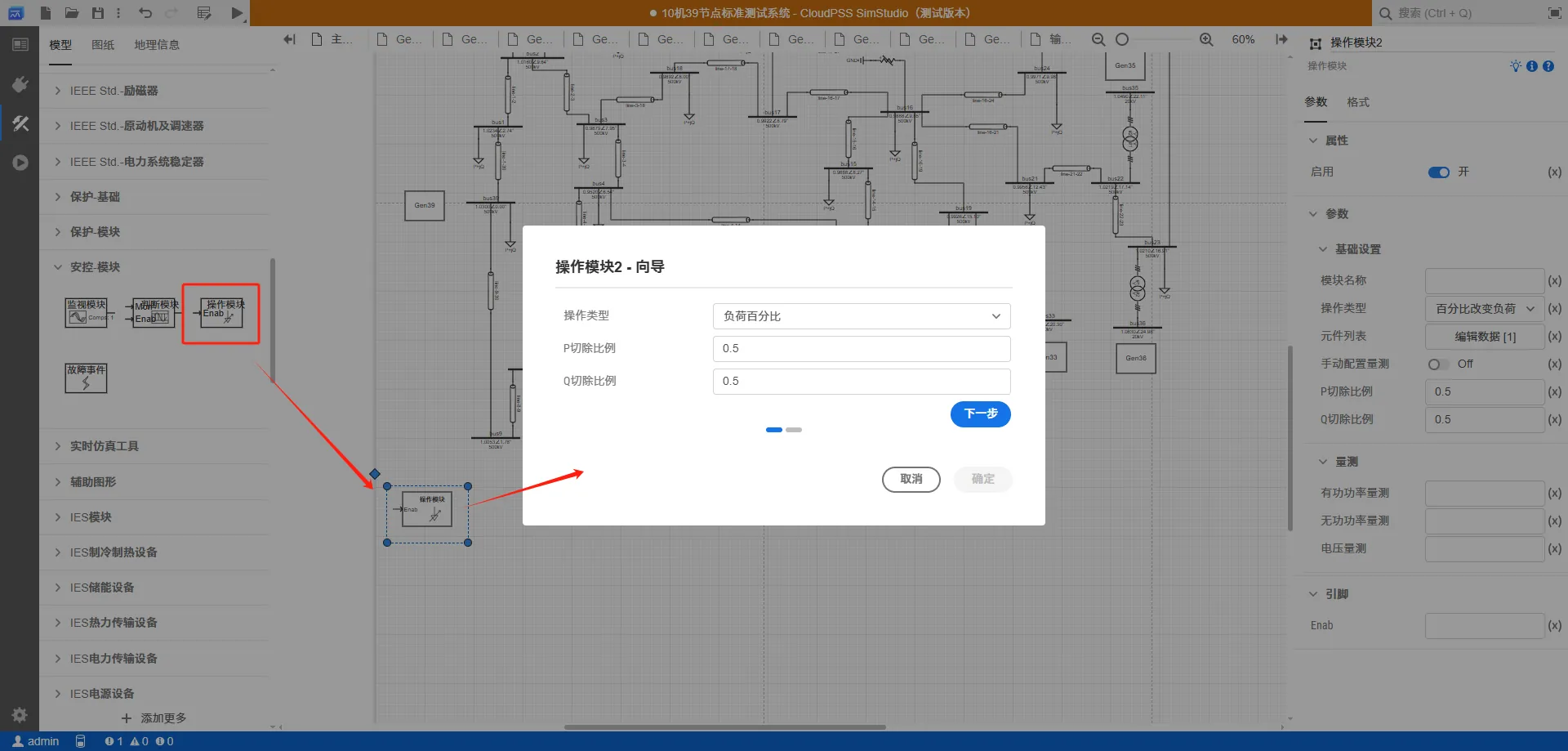

- 以10 机 39 节点标准测试系统为例，第一次拖拽安控-操作元件到图纸中可自动弹出元件的向导界面。
- 在操作类型选项中选择负荷百分比，在P切除比例参数栏填写0.2，代表将切除20%的有功负荷；在Q切除比例参数栏填写0.2，代表将切除20%的无功负荷。

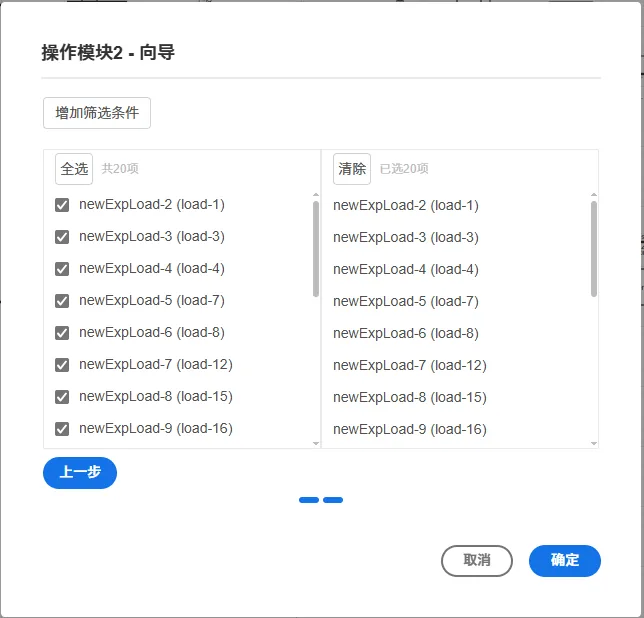

- 点击下一步按钮进入第二页向导界面。这里可以选择需要切除的负荷，只有被选中的元件才会切除负荷。这里以全选为例。
- 点击确定按钮，完成操作元件的配置。

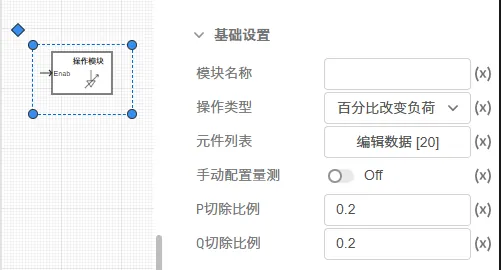

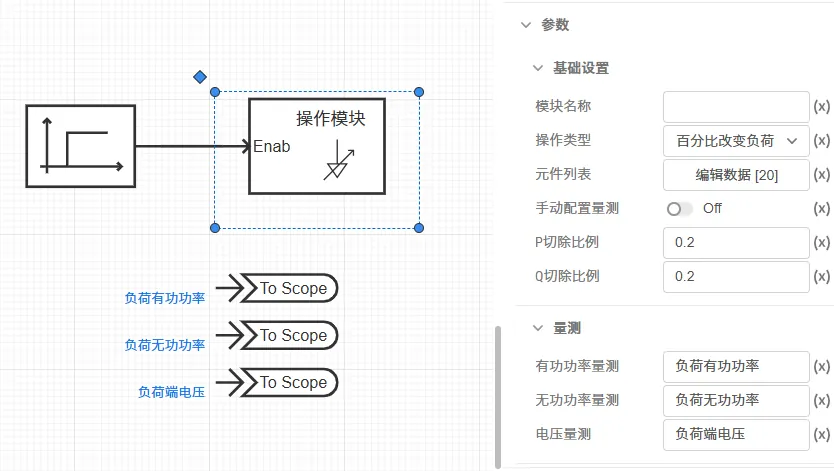

可以看到，元件的参数列表中已经自动配置了相应的参数，包括待操作的负荷列表、有功和无功的比例等。

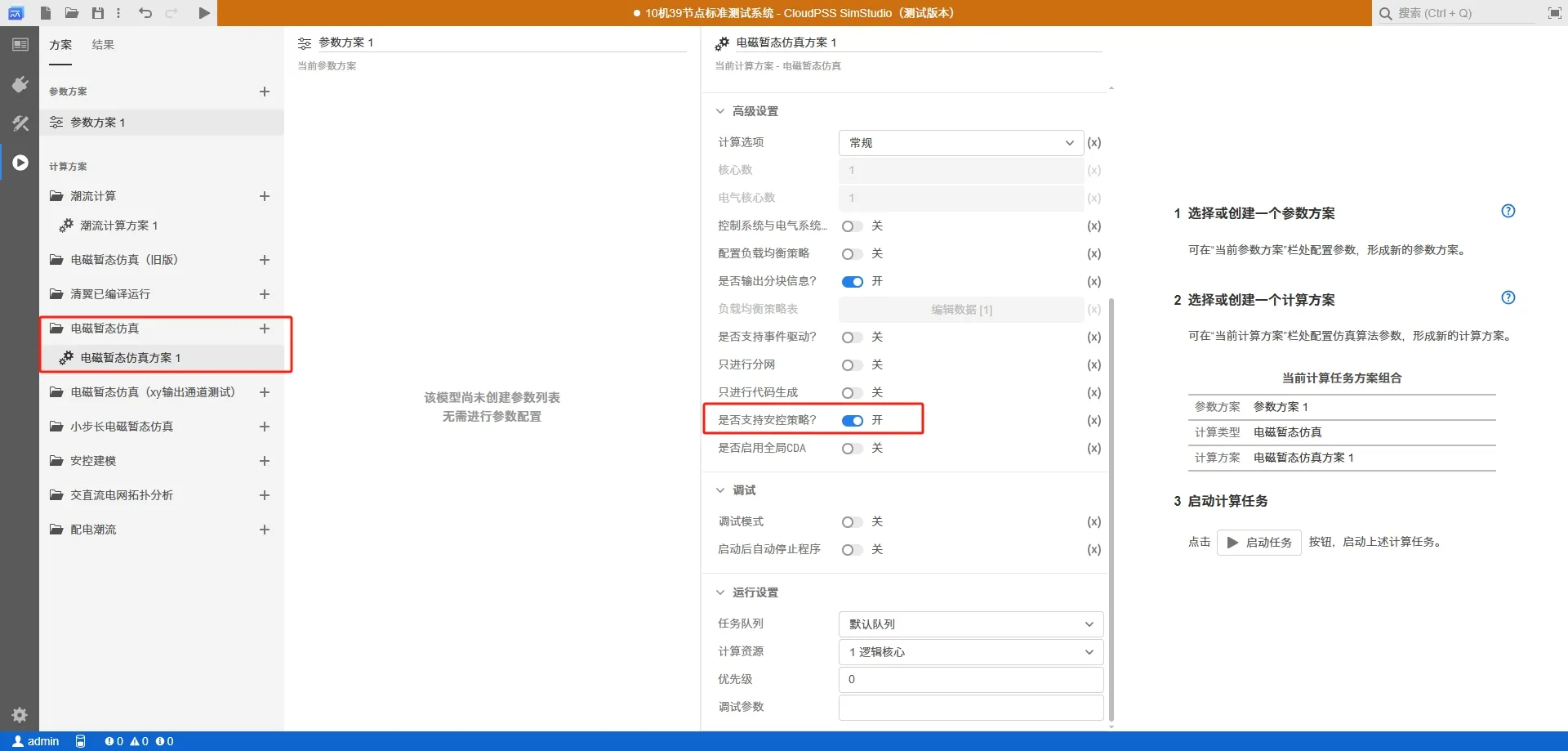

- 在运行标签页，选择电磁暂态方案，开启是否支持安控策略按钮，点击启动任务按钮。

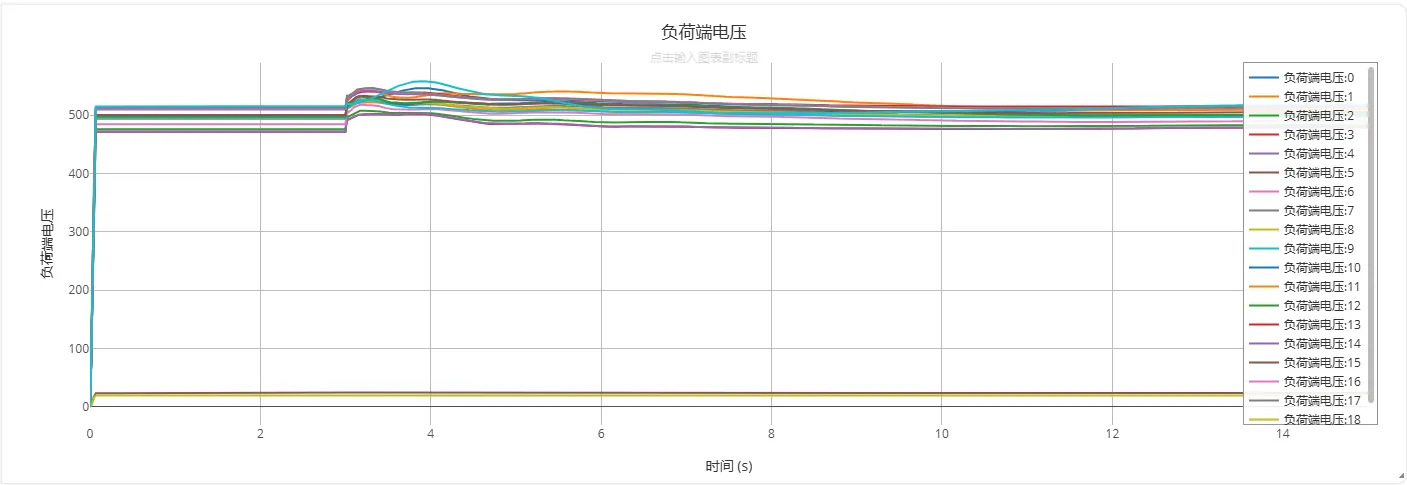

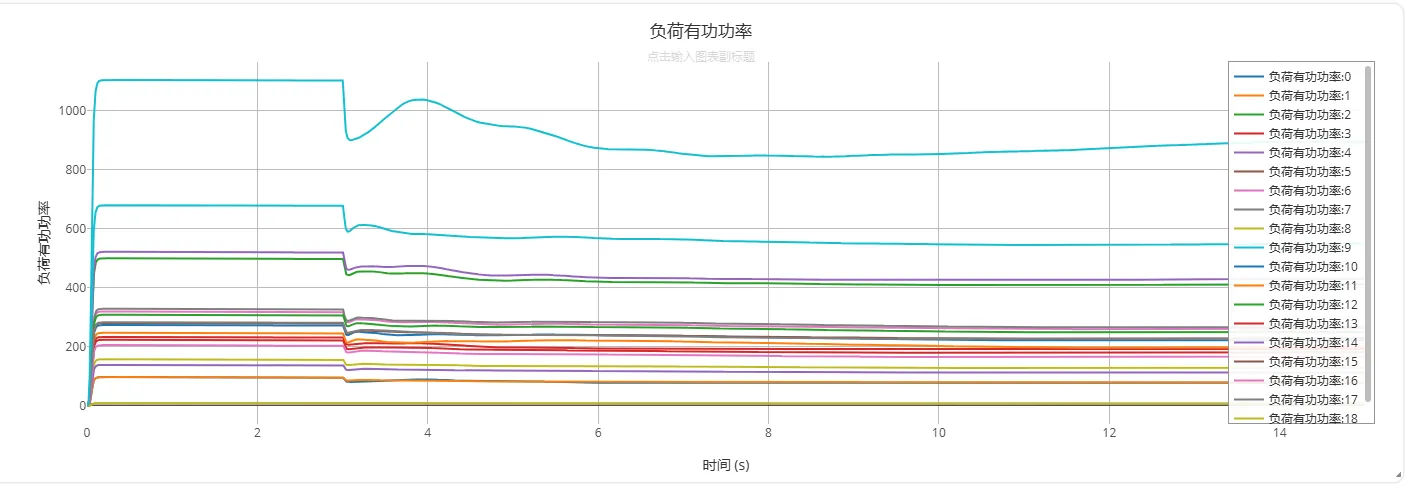

- 得到的曲线结果如下图所示。
可通过元件向导进行故障的设置：
- 以10 机 39 节点标准测试系统为例，第一次拖拽安控-操作元件到图纸中可自动弹出元件的向导界面。

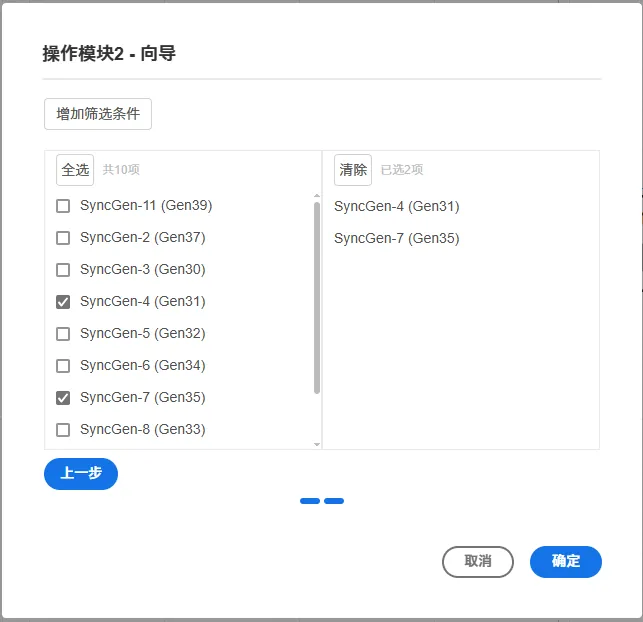

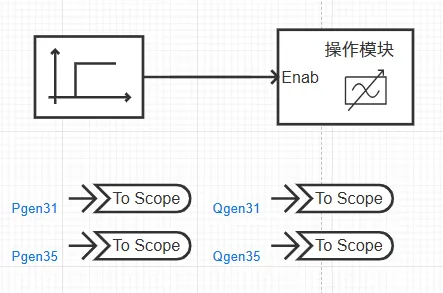

- 在操作类型选项中选择切机，点击下一步按钮进入第二页向导界面。这里可以选择需要切除的电机，只有被选中的元件才会切除。这里以切除Gen31和Gen35两台电机为例。

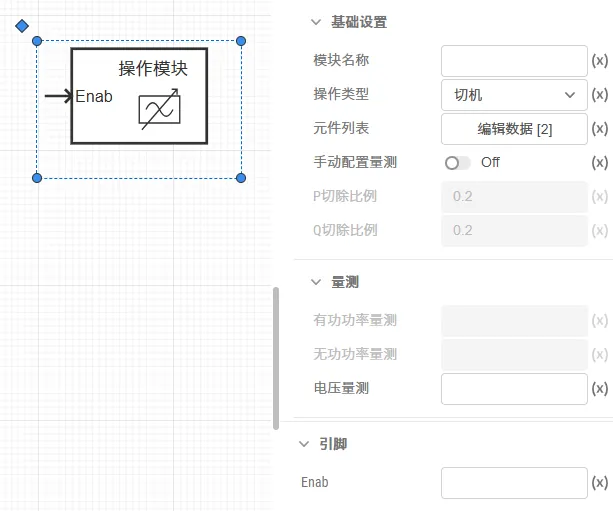

- 点击确定按钮，完成操作元件的配置。
可以看到，元件的参数列表中已经自动配置了相应的参数，包括待电机等。
- 在运行标签页，选择电磁暂态方案，开启是否支持安控策略按钮，点击启动任务按钮。
- 得到的曲线结果如下图所示。
可见，被选中的两台电机在3s时被切除。
示例模型下载连接
案例：安控-操作模块案例
