量测和输出系统

本文档介绍 EMTLab 的量测和输出系统，包括信号量测、配置示波器输出通道和仿真结果编辑。

功能说明

在 EMTLab 的量测和输出系统中，一个信号从量测到输出要经过信号量测、信号接入输出通道和输出通道接入示波器 3 个环节。下文将详细介绍这 3 个环节的具体操作方法。

信号量测

信号量测的本质是给待量测的信号赋予一个引脚标签。EMTLab 中的信号类型分为电气量和控制量两类，电气量包括电流、电压、功率、电气元件的内部量等，控制量为控制元件的输入量、输出量和控制元件内部量等。下面分别介绍电气量和控制量的量测方法。

电气量量测方法

对于电气量的量测主要有三种方法：

使用量测元件（如电压表、电流表、功率表等）进行量测。以电压表为例，将电压表连接至电路，在电压表的 Name for Voltage Signal [kV] 参数框中填写量测的电压信号的名称，如下图所示。

使用电气元件的虚拟输出引脚获取量测信号，即在 Monitoring 参数组下的参数框中填写量测信号名称。以电阻为例，在电阻的 Monitoring 参数组下填写量测信号名称，如下图所示。

对于电气元件的电气引脚，可以直接量测其电压信号（单位为 V），但这种量测方法很容易导致单位错误，因此 CloudPSS 不推荐使用。

控制量量测方法

控制量的量测与电气量基本相同，主要有两种量测方法：

对于控制元件，可以直接量测控制输入引脚和控制输出引脚的信号。以积分器为例，可在积分器的引脚参数组下的参数框中填写引脚标签，如下图所示。

使用控制元件的虚拟输出引脚获取量测信号，即在 Monitoring 参数组下的参数框中填写量测信号名称。以锁相振荡器为例，在锁相振荡器的 Monitoring 参数组下填写量测信号名称,如下图所示。

虚拟引脚相关说明

SimStudio v4.3 之前的版本，虚拟输出引脚的信号标签必须是以 # 标签开头的字符串，如 #I_R、#Ps 等。v4.3及之后的版本移除了上述限制，虚拟引脚与一般引脚的用法一致。

用户使用前，请先点击 SimStudio 左侧标签栏最下方的设置按钮，点击关于选项查看当前的版本号，并参考对应版本的命名标准。

输出通道

通过上述信号量测方法获取到量测信号后，需要将量测信号接入输出通道元件。输出通道元件可理解为示波器的探头，所有量测信号都需要通过探头连接到示波器。输出通道元件需要填写的参数有 Channel Name 和 Dim. of Input Signal。 Channel Name 为信号名称，是对接入输出通道的量测信号进行命名。 Dim. of Input Signal 为量测信号的信号维数，比如阶跃信号发生器的输出为 1 维信号，三相交流电压源元件 Monitoring 参数组中的 3 Phase Source Votage Vector 所对应的信号为 3 维信号。更多元件的信号维数信息可在 EMTLab 元件库帮助文档查看。

如果用户需要量测多维信号中某一维的信号，比如三相电压中的 A 相电压，则可利用多路信号分离元件进行信号分离。同理，如果要将多路信号合并为多维信号进行量测，则可利用多路信号合并元件进行信号合并。更多信号分离与信号合并相关内容可查看多路信号分离和多路信号合并帮助文档。

配置示波器输出通道

完成上述的操作后，需要将输出通道接入示波器，即在计算方案中配置示波器输出通道。具体操作如下：

在运行标签页下，选中电磁暂态仿真方案。
点击基本设置 - 输出通道 - 编辑数据选项，可弹出输出通道的可编辑表格。

在该表格中插入 / 删除行，等同于添加 / 删除示波器窗口。

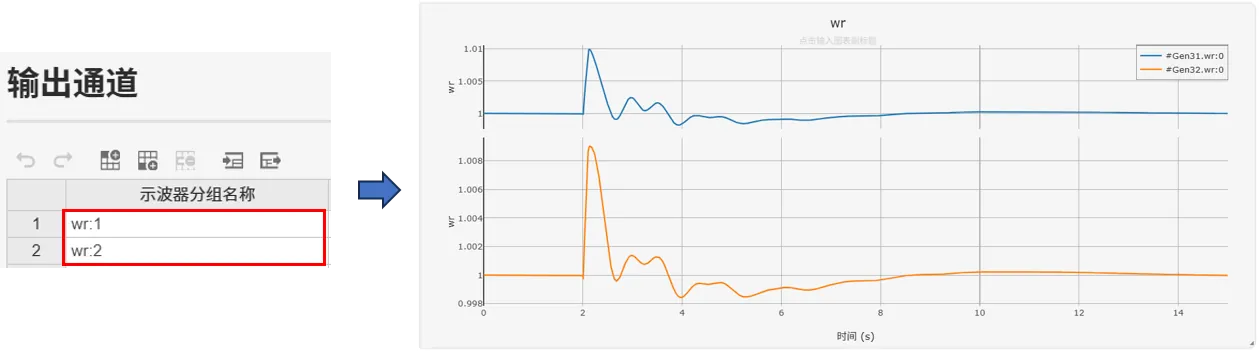

填写示波器分组名称、采样频率、窗口宽度，选择窗口类型和示波器输出通道。

示波器输出通道的相关设置参数说明如下表。

名称	说明
示波器分组名称	代表了示波器窗口的名称；在结果页面，该名称在示波器窗口的图表标题进行显示
采样频率 [Hz]	示波器的采样频率，采样频率越高，单位时间的采样点越多；采样频率最大不超过 1 / 仿真积分步长
窗口类型	示波器窗口类型，可选择 `Compressed Time Axis Window`、 `Global Time Axis Window`、 `Moving Time Axis Window` 和 `Oscilloscope Time Axis Window` 四种类型，每种类型的具体说明可见示波器窗口类型
窗口宽度 [s]	窗口类型为 `Moving Time Axis Window` 或 `Oscilloscope Time Axis Window` 时的时间坐标轴范围
示波器输出通道	选择需要在示波器窗口显示的输出通道信号名称

示波器窗口类型

EMTLab 提供了四种示波器窗口类型，用户可选择每个示波器的显示模式，如下图所示。

一共有四种模式可选，其含义分别如下：

Compressed Time Axis Window：默认模式，时间坐标轴最大值随仿真时间变化，最小值为仿真开始时间不变，如下图所示。

Global Time Axis Window：时间坐标轴最大值为仿真结束时间不变，最小值为仿真开始时间不变，如下图所示。

Moving Time Axis Window：时间坐标轴最大值随仿真时间变化，时间坐标轴范围为参数 Window Width 指示的值，如下图所示。

Oscilloscope Time Axis Window：与示波器显示模式相近，仿真窗口时间轴范围为 Window Width 指示的值，如下图所示。

示波器输出通道配置相关说明

电磁暂态仿真方案 - 基本设置 - 输出通道的相关配置仅在仿真类型为离线仿真时生效，仿真类型为实时仿真时，输出通道配置参考实时仿真帮助文档。

仿真结果编辑

运行电磁暂态仿真后，用户可以在运行标签页的结果处查看到各示波器窗口的结果。示波器窗口的上侧为图表标题，左侧和下侧分别为图表的 x 轴标题和 y 轴标题，右侧为图例。

鼠标放在示波器窗口上时，可在右上角显示示波器窗口的操作按钮，具体说明如下表。

操作按钮名	说明
缩放	鼠标框选缩放波形
平移	鼠标拖动波形平移
放大	放大当前图形
缩小	缩小当前图形
自动缩放	显示默认大小波形
重置轴	重置 `X/Y` 轴
悬停时比较数据	鼠标悬停显示 X, Y 轴对应辅助线
悬停时显示最近的数据	鼠标悬停显示最近数据
下载图表为 CSV 格式	将当前输出窗口中所有通道数据导出到 `.CSV` 文件中
下载图表为 PNG 格式	将当前输出窗口图形保存为 `.png` 文件
在 `chart studio` 中编辑	在 `chart studio` 中编辑当前输出窗口的图表
