Matlab / Octave 控制元件
本文档介绍自定义 Octave 元件的创建和调用方法,并通过 3 个案例介绍自定义 Octave 元件的使用方法。阅读该文档,用户需熟悉 MATLAB/Octave 语言的基本语法。该功能仅支持在 EMTLab 平台使用。
功能定义
该功能支持使用 MATLAB/Octave 语言构建自定义电磁暂态仿真元件。
功能说明
创建元件
方法1 直接创建 Octave 元件

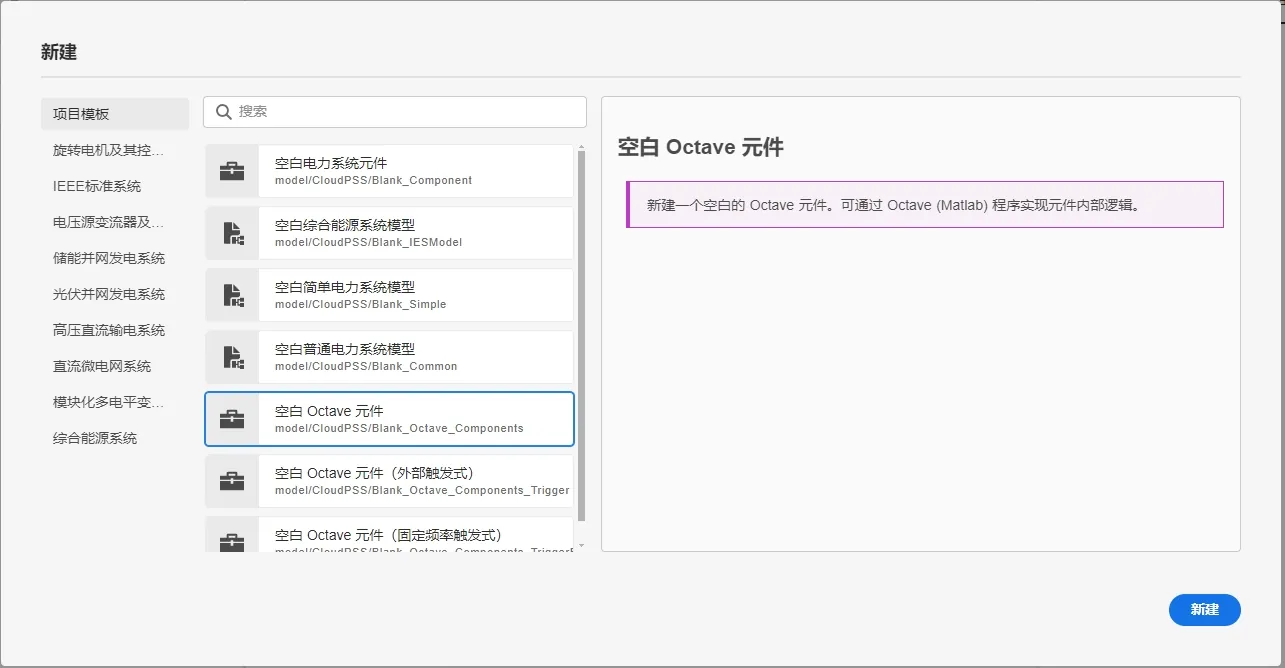

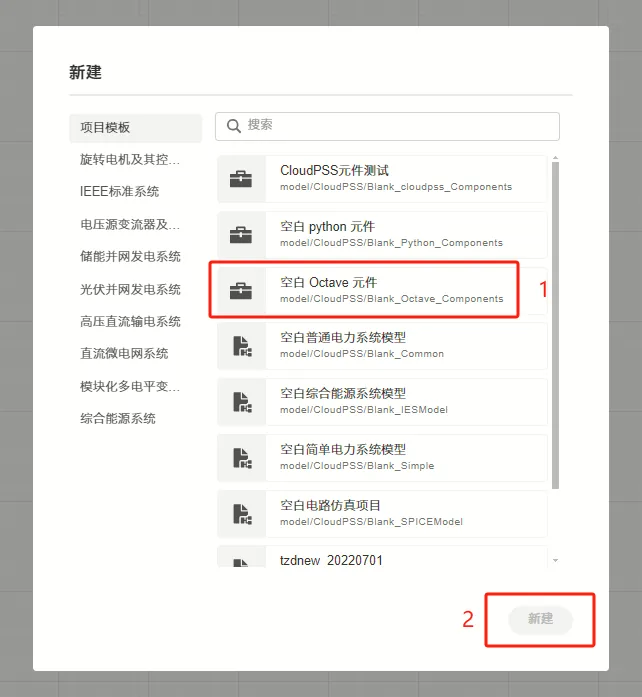

在 EMTLab 工作台中,点击新建按钮,在弹出的向导窗口中选择空白 Octave 元件模板,点击新建按钮,新建元件,如下图所示。
方法2 从已有算例修改为 Octave 元件

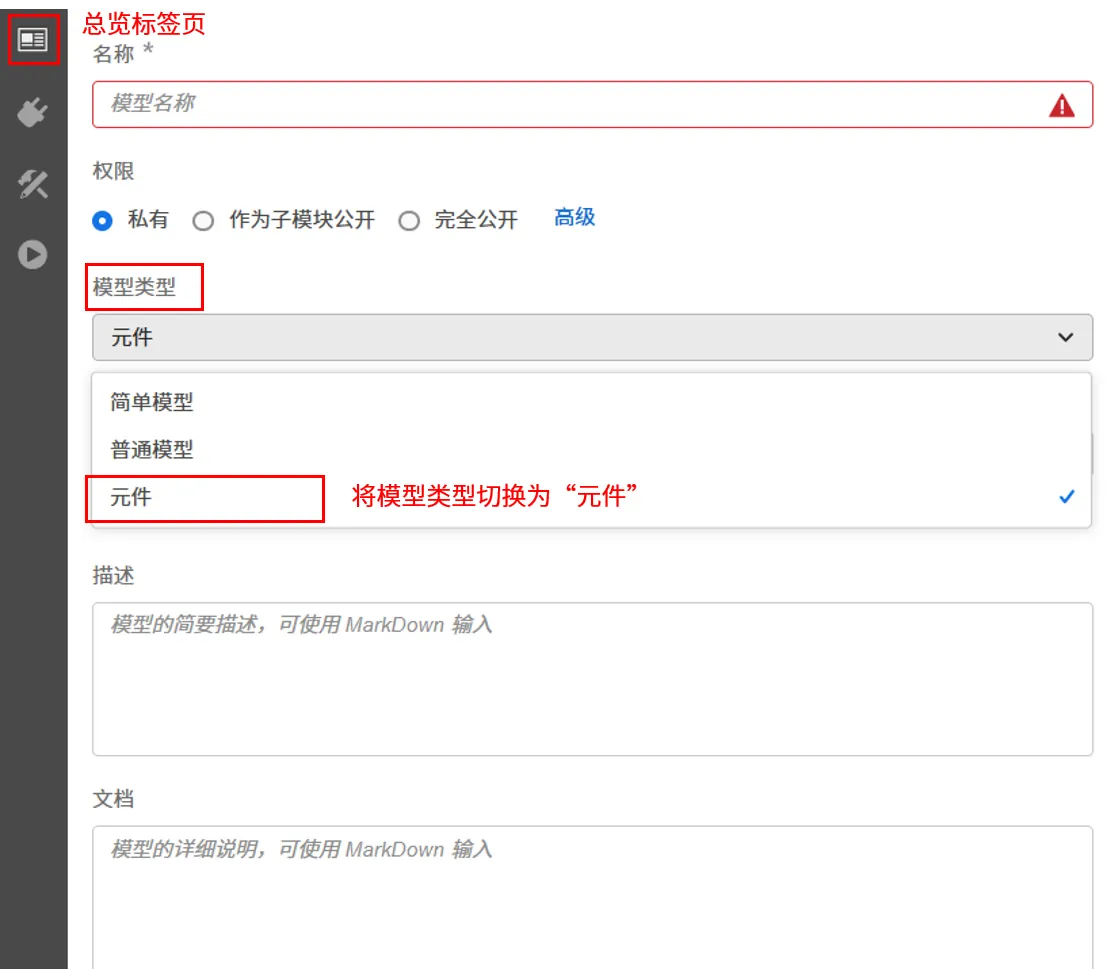

在已有算例中,选择总览标签页,将模型类 型切换为元件。

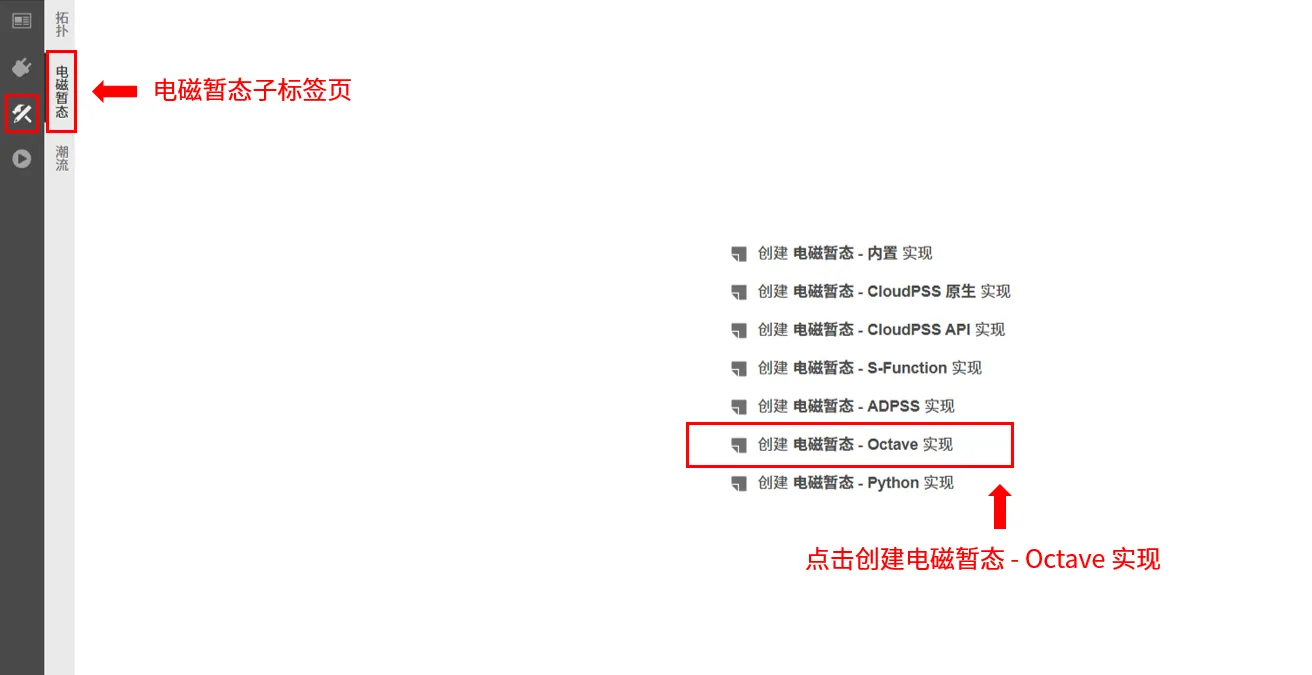

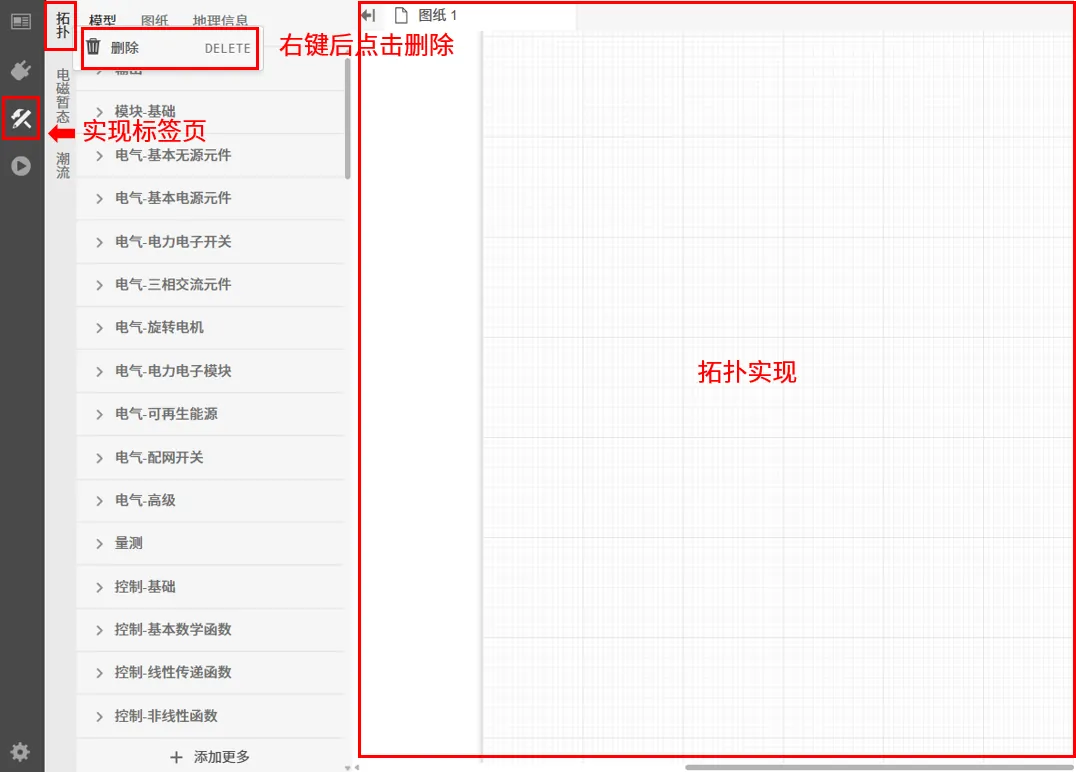

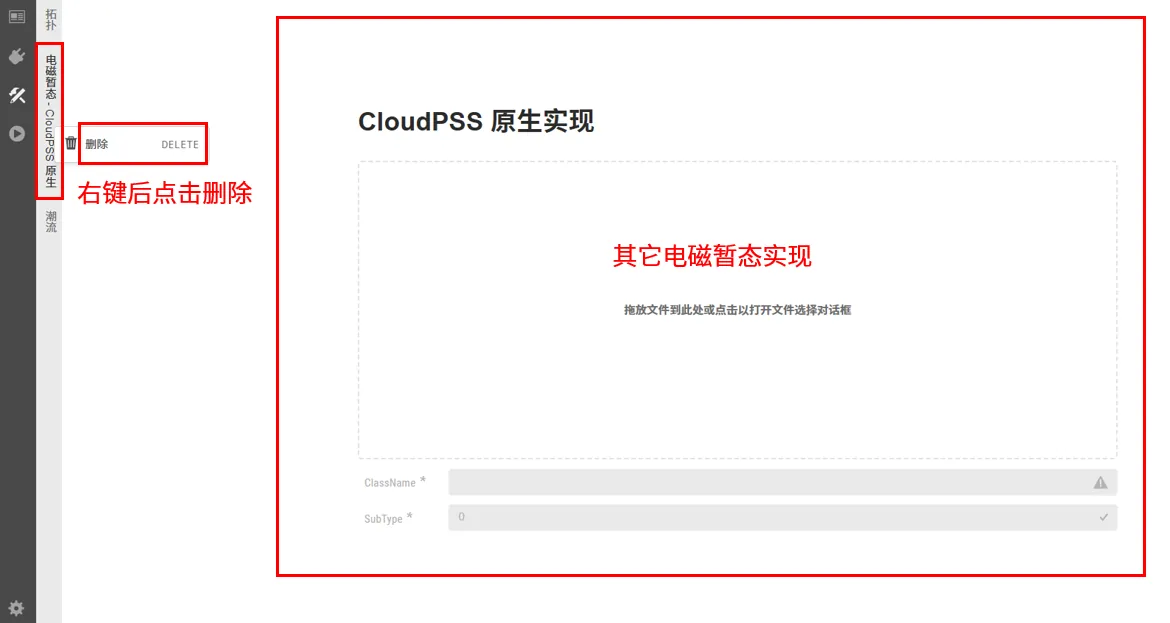

此时,在实现标签页中将出现拓扑、电磁暂态等子标签页。选中电磁暂态子标签页,点击创建电磁暂态 - Octave 实现按钮,即可创建 Octave 用户自定义控制元件。

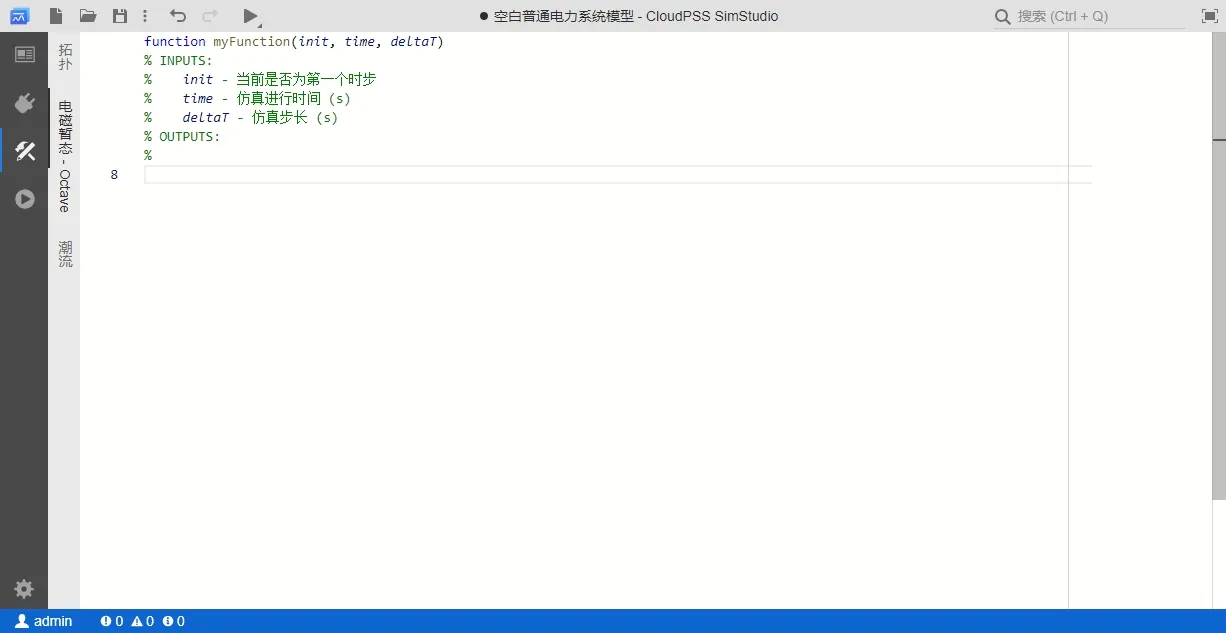

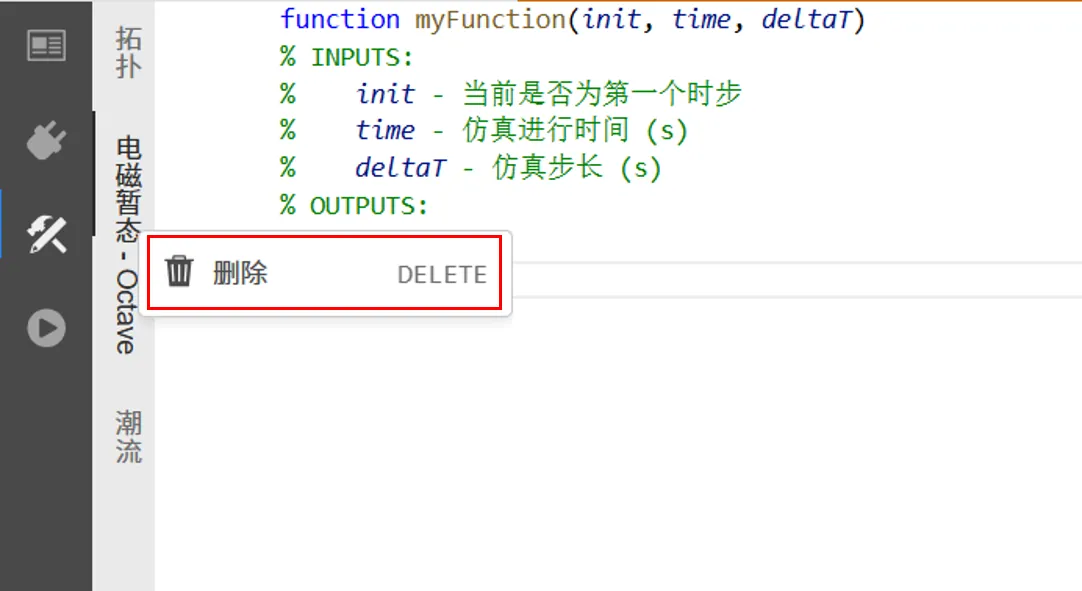

创建成功后,在电磁暂态子标签下将会出现 Octave 代码编辑器。
参数、引脚设置

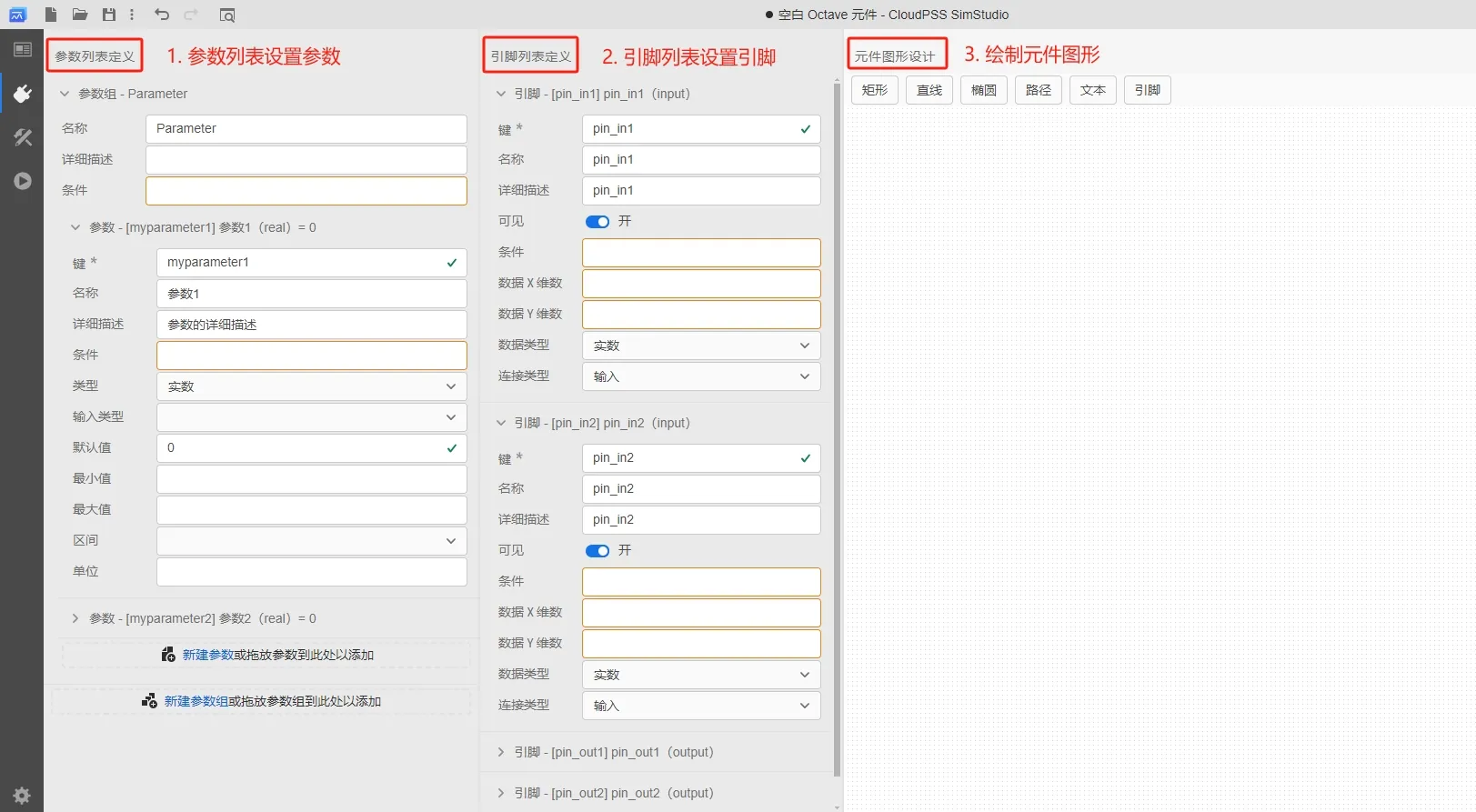

自定义 Octave 元件的参数、引脚设置与其它用户自定义元件类似,在接口标签页中进行配置。参数、引脚的类型和定义可以参考 定义模块参数列表 和 定义模块引脚列表 文档。
参数、引脚定义后,将在代码编辑中作为变量被调用。
代码编辑
切换到实现标签页,选择电磁暂态子标签,跳转到电磁暂态元件代码编辑窗口。

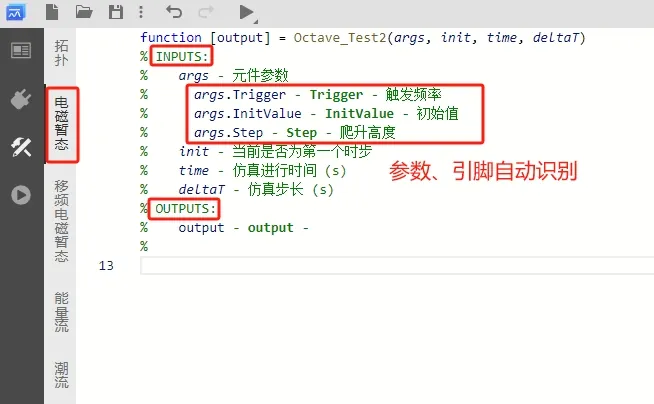

此时,如果已定义好元件的参数和引脚,它们的键名会自动识别并列出。同时,EMTLab 已提供了三个内置变量,分别是 init
(当前是否为第一个时步)、time
(仿真进行时间)和 deltaT
(仿真步长),用户可以直接使用这三个变量参与控制逻辑实现。

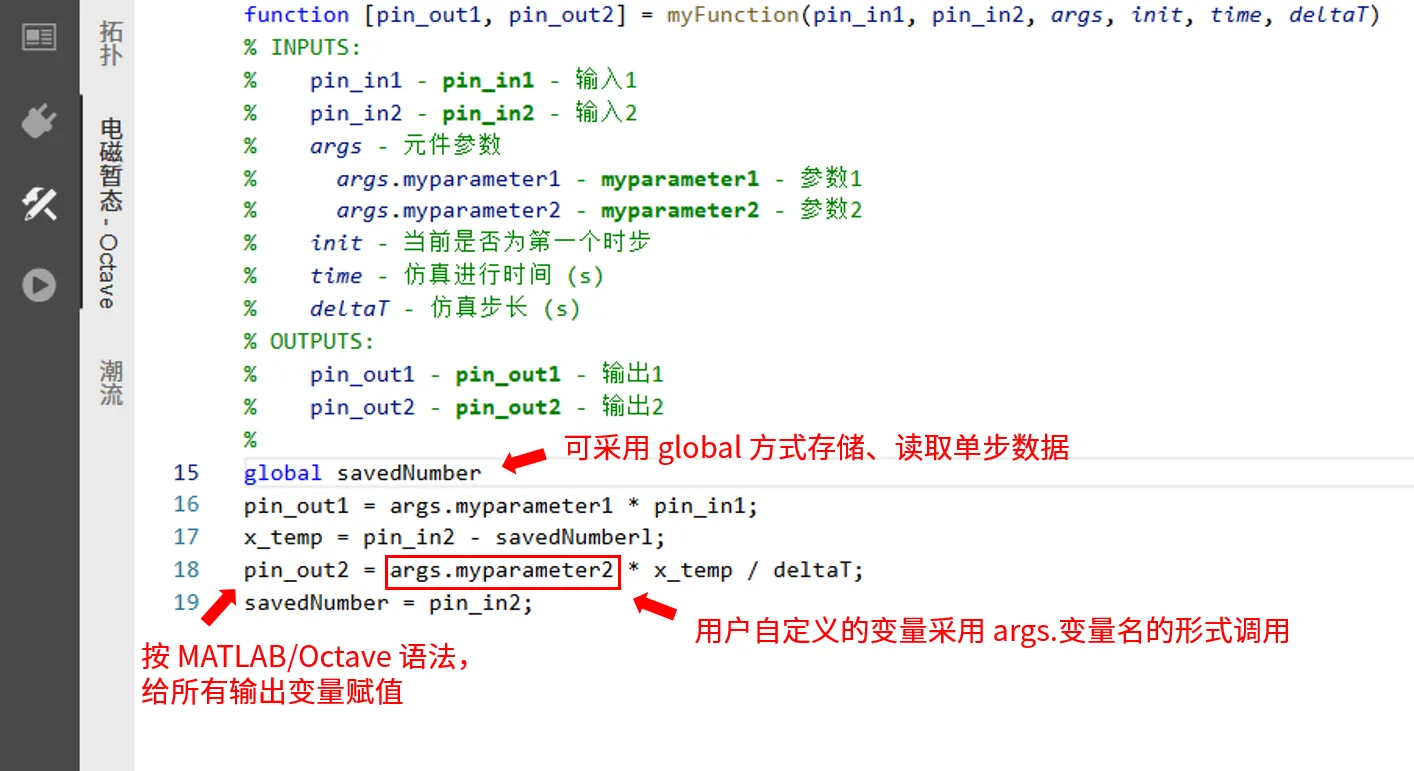

用户可以在代码编辑器中以 args.键名
的形式调用自定义的元件参数,也可以通过 global
的方式定义全局变量,用于在时步之间传递数据。
代码编写时需要给所有输出引脚赋值。
调用方式
自定义 Octave 元件根据触发方式的不同可分为 3 种,分别是:每时步触发、固定频率触发和外部触发。
-
每时步触发:
即仿真运行的每个时步都会调用 Octave 元件,与其它常规元件的调用方式一致。 -
固定频率触发:

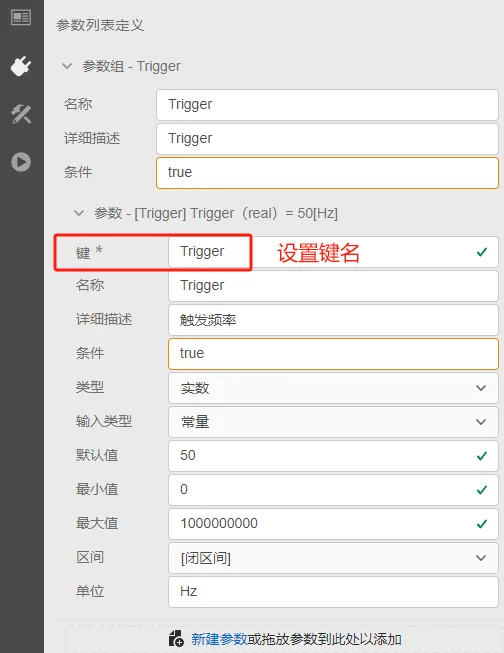

当需要以某一固定频率调用 Octave 元件时,可以使用 EMTLab 提供的内置参数 Trigger,参数类型为实数,含义为触发频率。该参数需要用户在参数列表手动添加后才能修改,否则默认为每时步触发。在接口标签页的参数列表定义栏,新建一个参数,设置其键名为 Trigger,详细描述为“触发频率”,类型为实数,如下图所示。
用户也可以在创建 Octave 元件时,选择新建空白 Octave 元件(固定频率触发式),直接打开一个带有 Trigger 参数的 Octave 元件模板,并在其基础上修改。
在元件参数面板修改 Trigger 的值后,Octave 元件将按所设置的触发频率被调用。
-
外部触发:当需要用一个外部信号触发来调用 Octave 元件时,可以将 EMTLab 提供的内置参数 Trigger 的参数类型需设为虚拟引脚,虚拟引脚的连接类型为输入,含义为外部触发信号输入端口,需要注意,这个信号为上升沿触发。该参数需要用户在参数列表手动添加后才能生效,否则默认为每时步触发。

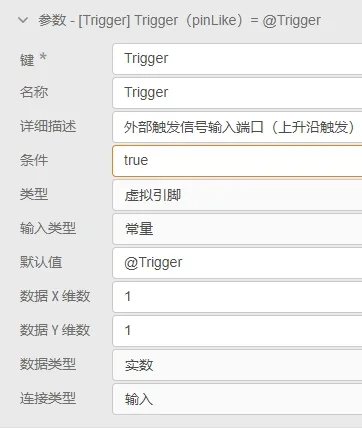

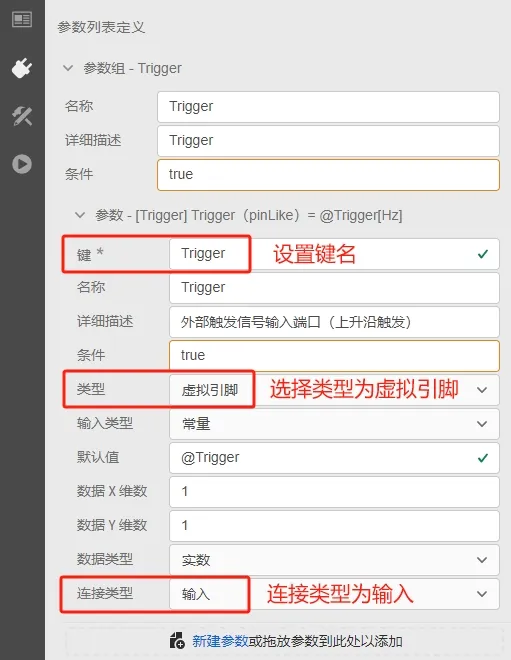

在接口标签页的参数列表定义栏,新建一个参数,设置其键名为 Trigger,详细描述为“外部触发信号输入端口(上升沿触发)”,类型为虚拟引脚,连接类型为输入,如下图所示。

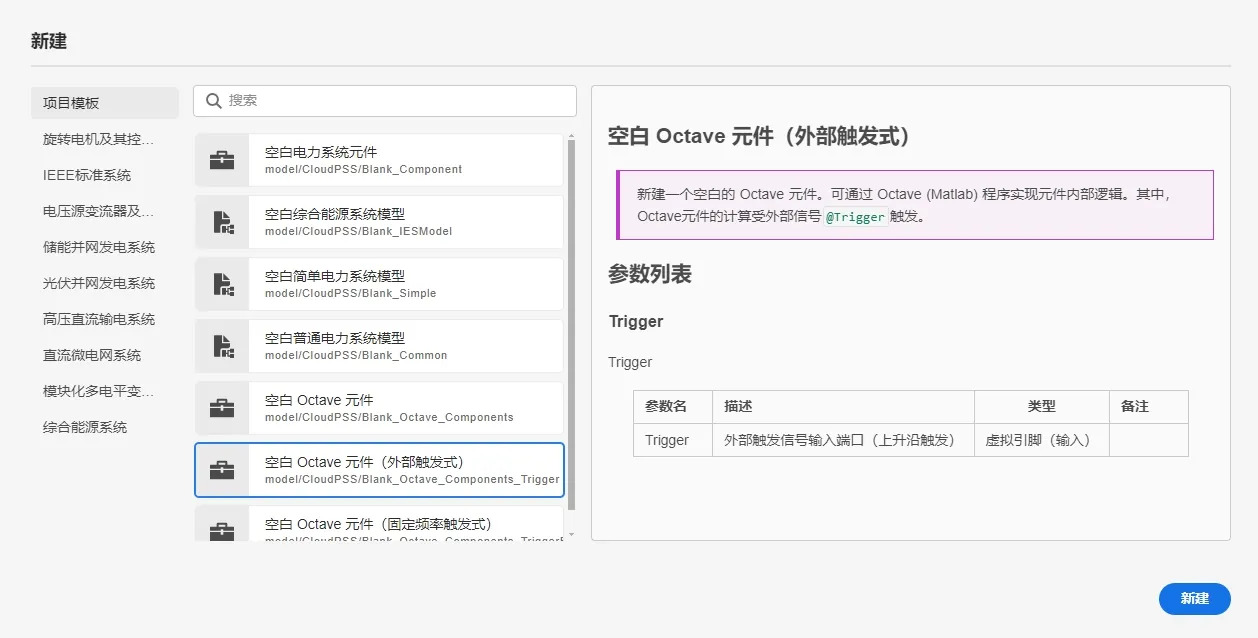

用户也可以在创建 Octave 元件时,选择新建空白 Octave 元件(外部触发式),直接打开一个带有 Trigger 虚拟引脚输入参数的 Octave 元件模板,并在其基础上修改。
在元件参数面板的 Trigger 栏填入 @前缀的控制信号,Octave 元件将按该信号的上升沿触发被调用。
案例
本文档提供 3 个案例:
- 案例 1:每时步触发的简单 Octave 控制元件;
- 案例 2:固定频率触发的并带有全局变量的 Octave 控制元件;
- 案例 3:外部触发的含多维输入、多维输出的 Octave 控制元件。
- 案例 1
- 案例 2
- 案例 3
简单控制元件,每时步触发
本案例以一个可调斜率和分段点的分段函数,展示 Octave 元件的创建和使用方法。
-
新建 Octave 元件
在 SimStudio 工作台,点击左上角的新建,在弹出的窗口中,选择项目模板下的空白 Octave 元件。点击窗口右下角的新建按钮,即可完成新建。
-
参数与引脚定义

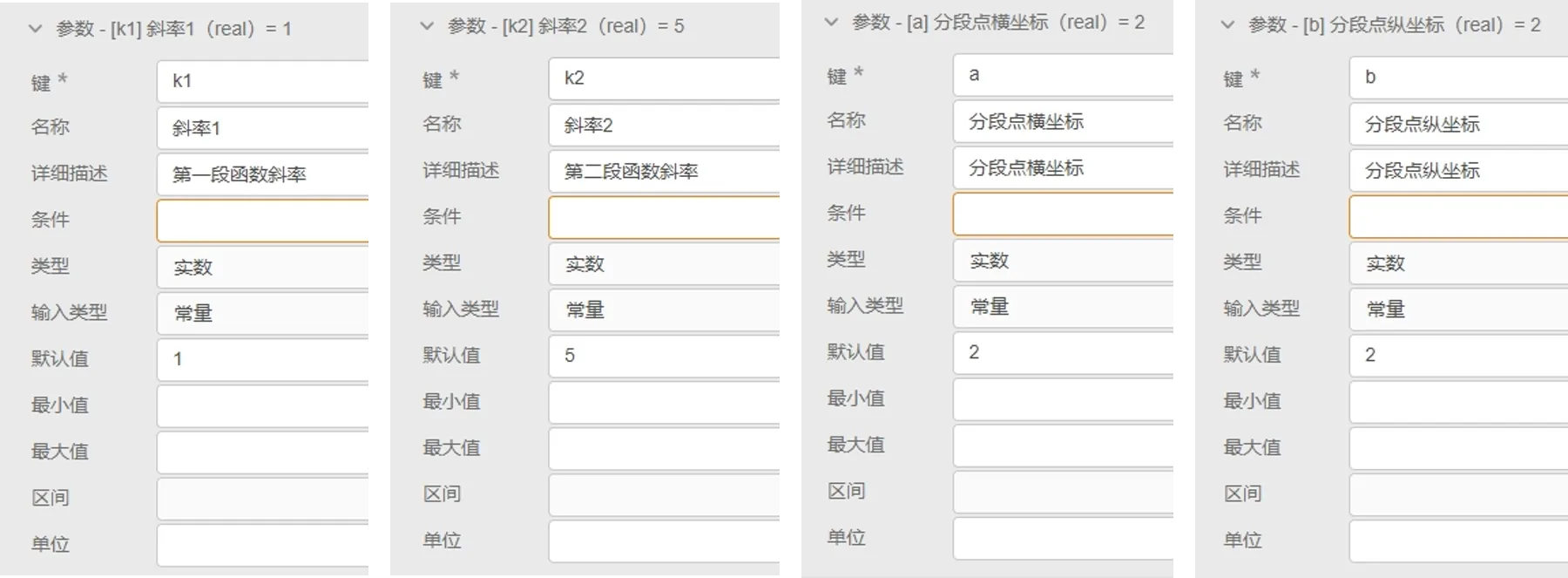

在接口标签页的参数列表定义栏新建一个参数组,并新建参数。本例中需要添加的参数有:第一段函数斜率 k1、第二段函数斜率 k2、分段点横坐标 a 和分段点纵坐标 b。可如下图所示新建参数。

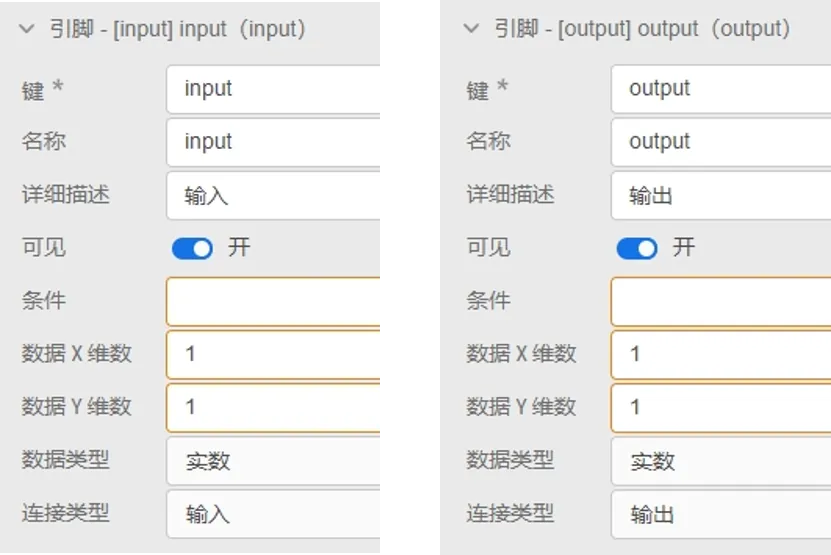

在接口标签页的引脚列表栏新建引脚。本例中需要添加的引脚有:输入引脚 input 和输出引脚 output 。可如下图所示新建引脚。
-
元件图 形设计

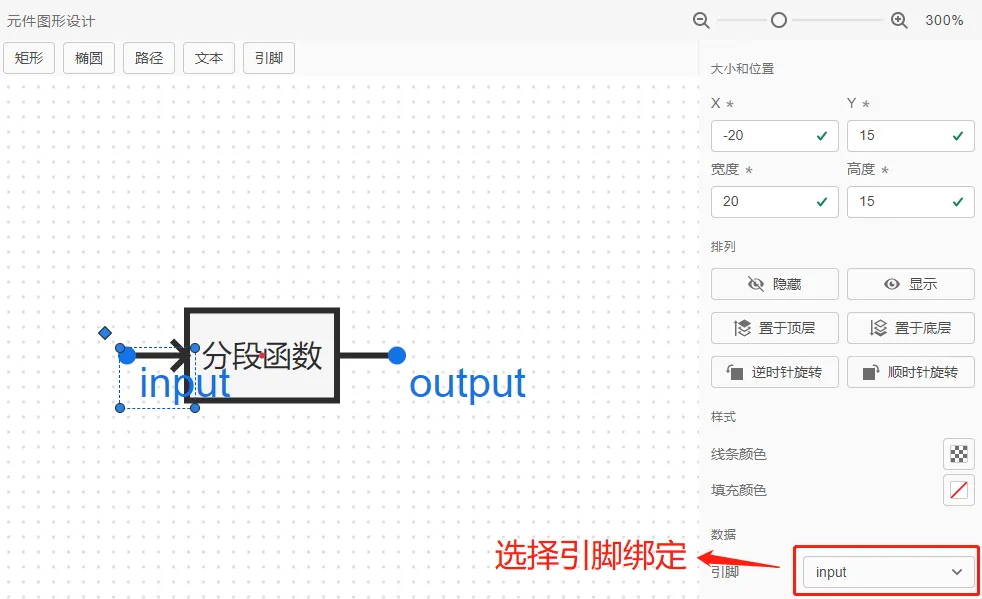

在接口标签页的元件图形设计窗口绘制元件图标,并添加两个引脚,分别与 input 和 output 绑定。
-
代码编辑

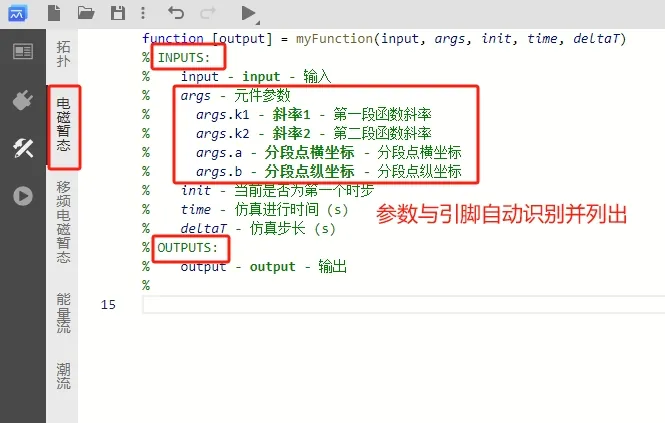

切换到实现标签页,选择电磁暂态子标签,跳转到 Octave 元件代码编辑窗口。此时,由于已经定义好元件的参数和引脚,它们的键名会自动识别并列出。

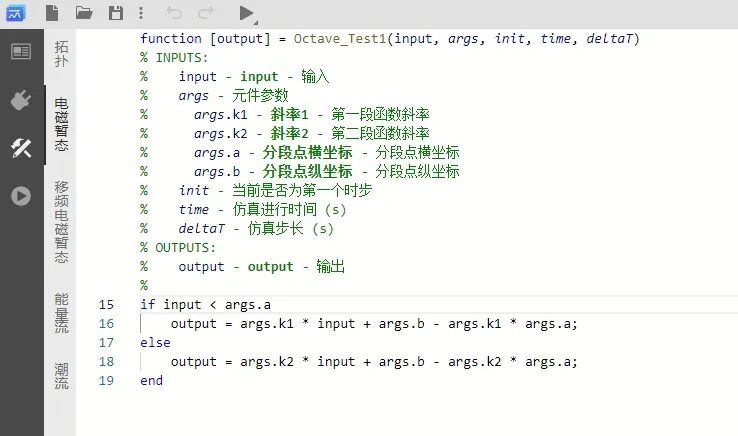

在代码编辑窗口编写可调斜率和分段点的分段函数代码:
if input < args.a
output = args.k1 * input + args.b - args.k1 * args.a;
else
output = args.k2 * input + args.b - args.k2 * args.a;
end注意变量名称为 args.键名的形式。
-
元件名称与权限设置

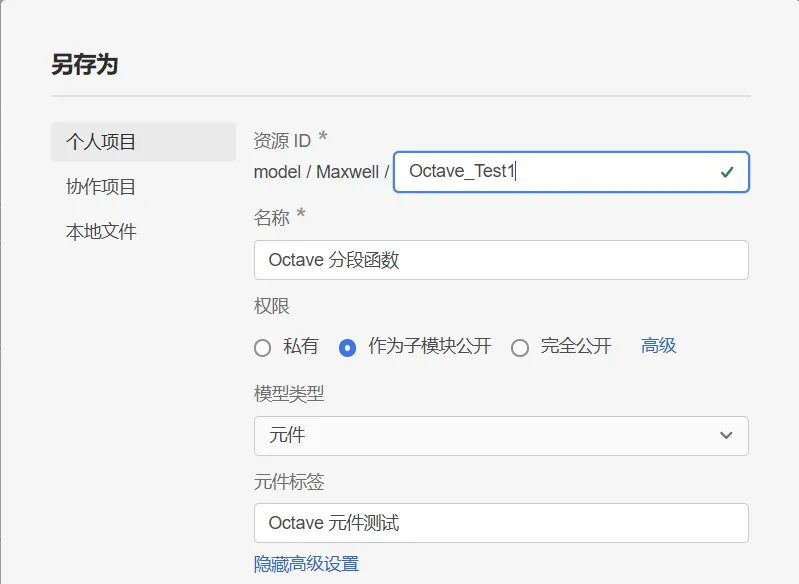

切换到总览标签页,输入元件的名称,并设置元件的权限和元件标签。
保存的元件可以在设置的元件标签中查找,也可通过搜索查找。
至此,一个使用自定义 Octave 功能的分段函数元件构建完成。可以新建一个普通项目,在对应的元件标签中找到该元件,验证其控制效果。
-
控制效果验证
新建一个普通项目,调用 Octave 分段函数元件。在其输入引脚连接一个时间输入元件,在其输出引脚连接一个输出通道观测输出结果。

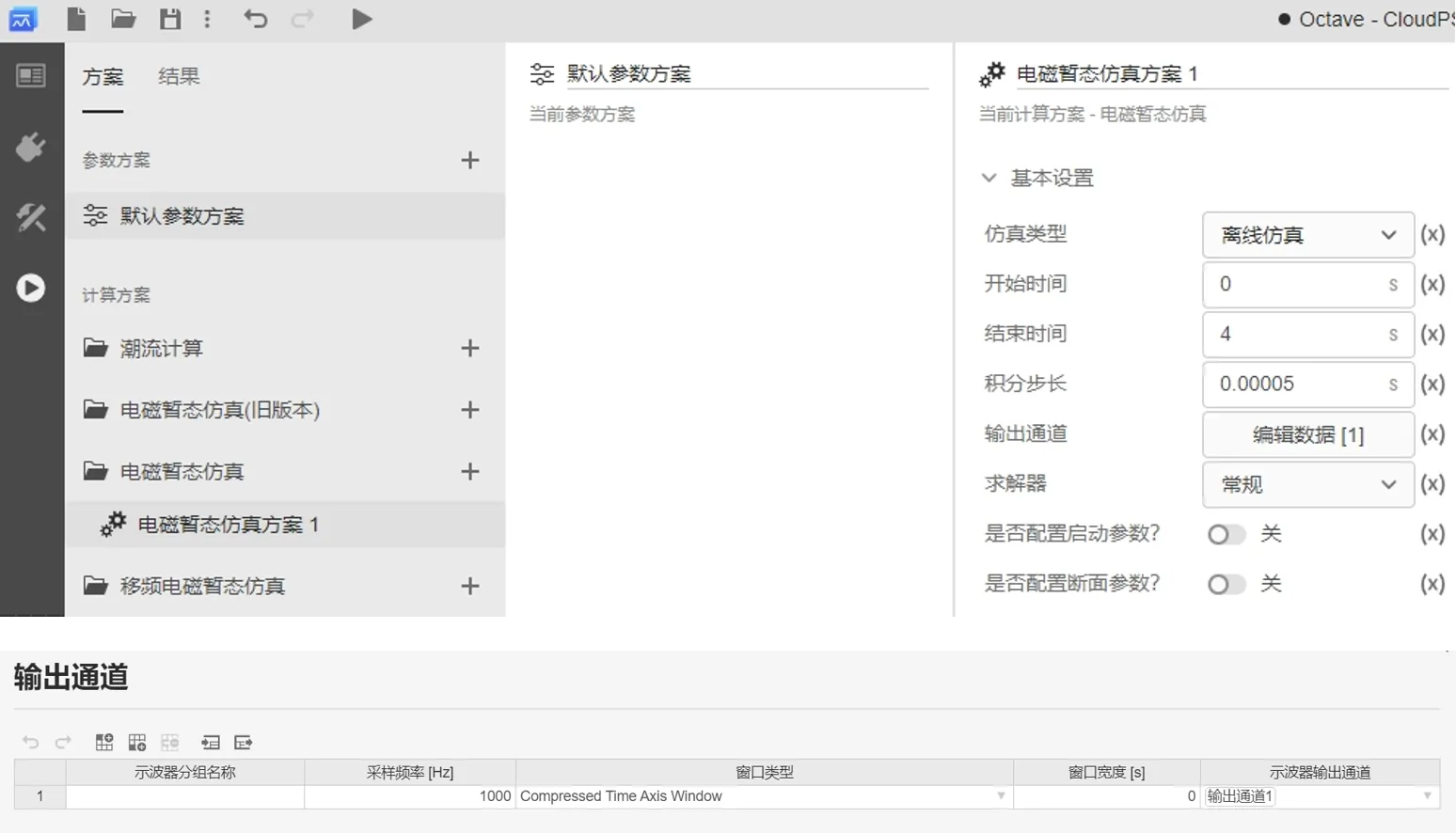

配置电磁暂态仿真方案和输出通道,运行电磁暂态仿真,得到如下图所示结果。曲线的分段点和斜率与设置参数一致。
案例 1 算例文件下载:model_admin_Octave_Test_Case1.zip
带有全局变量的控制元件,固定频率触发
本案例以一个阶梯爬坡信号发生器,展示带有全局变量且固定频率触发的 Octave 元件的创建和使用方法。
-
新建固定频率触发的 Octave 元件

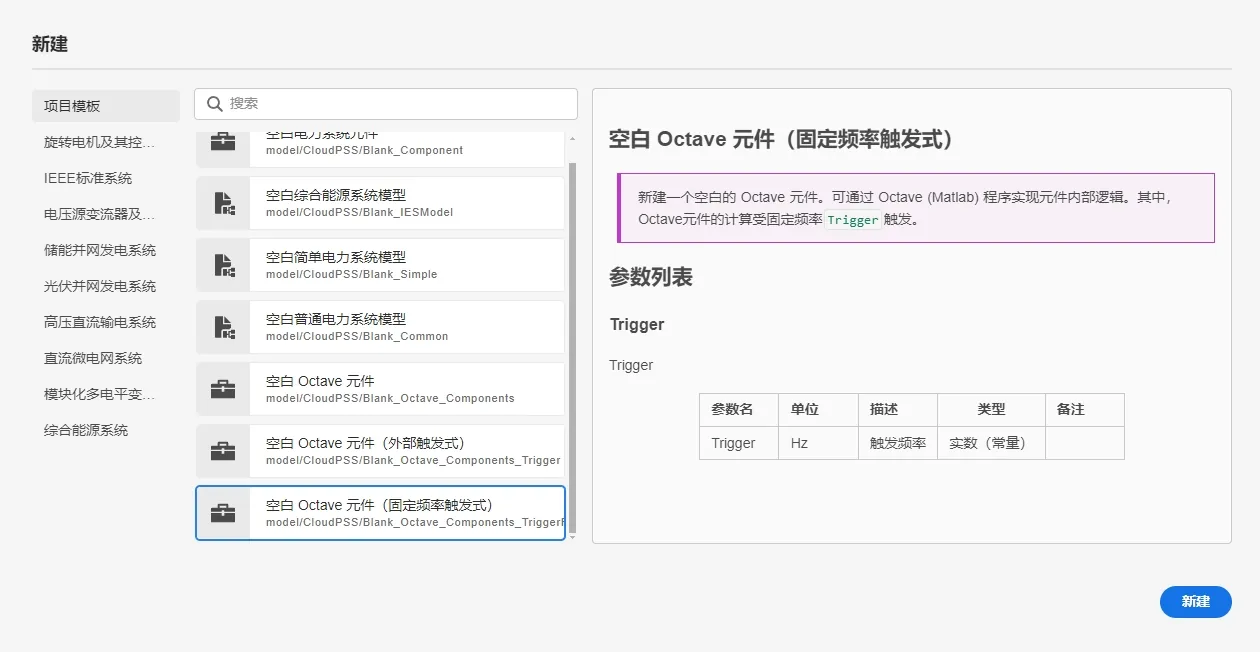

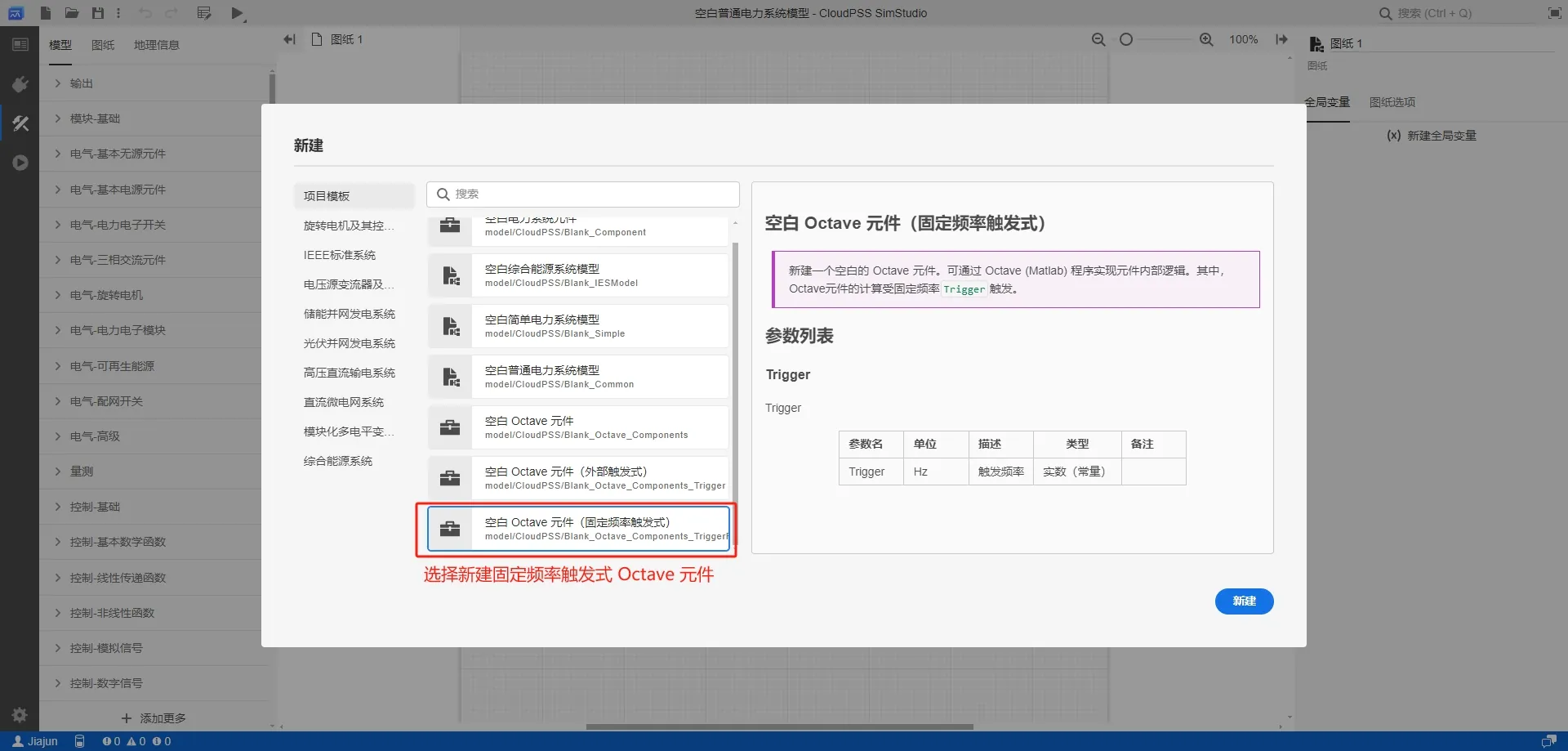

在 SimStudio 工作台,点击左上角的新建,在弹出的窗口中,选择项目模板下的空白 Octave 元件(固定频率触发式)。点击窗口右下角的新建按钮,即可完成新建。
也可以新建普通的空白 Octave 元件,在参数定义时添加键名为 Trigger 的参数,设置固定触发频率。
-
参数与引脚定义

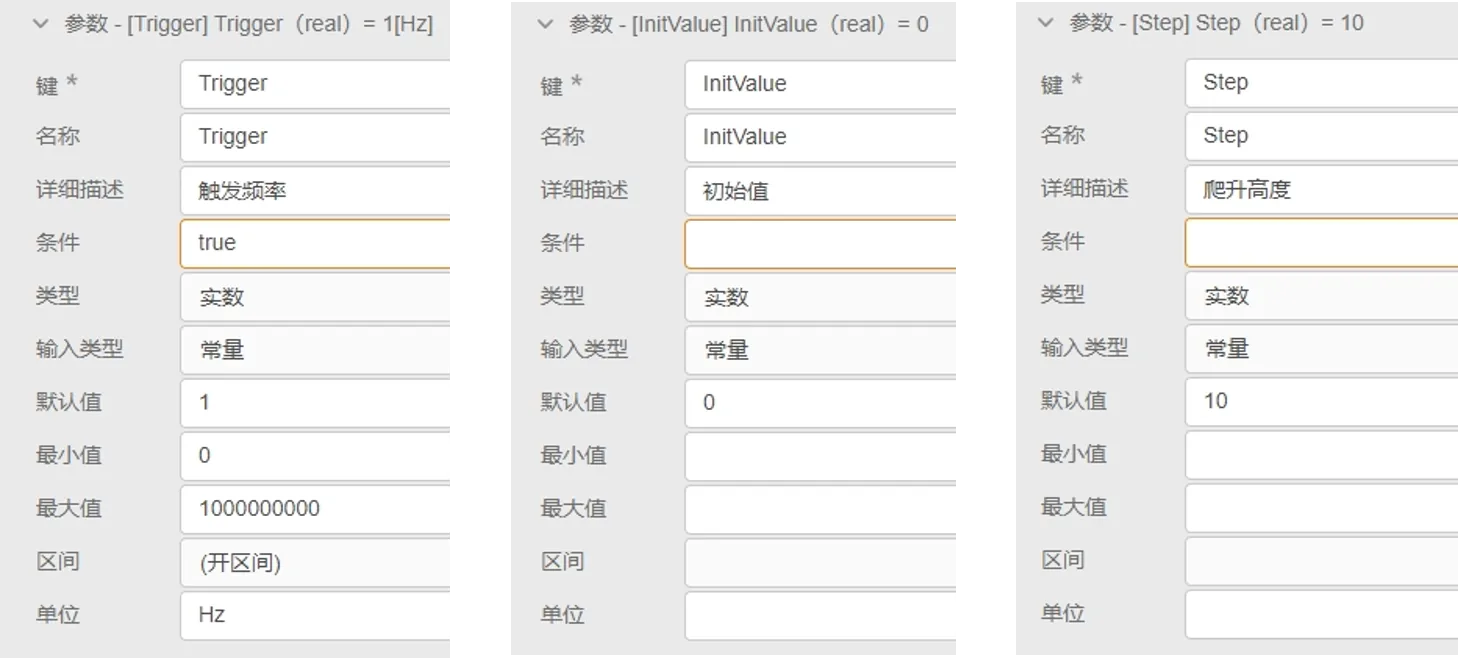

在接口标签页的参数列表定义栏新建参数。本例为固定频率触发式 Octave 元件,因此已添加有键名为 Trigger 的参数,还需要添加的参数有:初始值 InitValue 和爬升高度 Step。新建参数后,参数列表如下图所示。
在接口标签页的引脚列表栏新建引脚。本例中需要添加的引脚为:输出引脚 output 。可如下图所示新建引脚。
-
元件图形设计

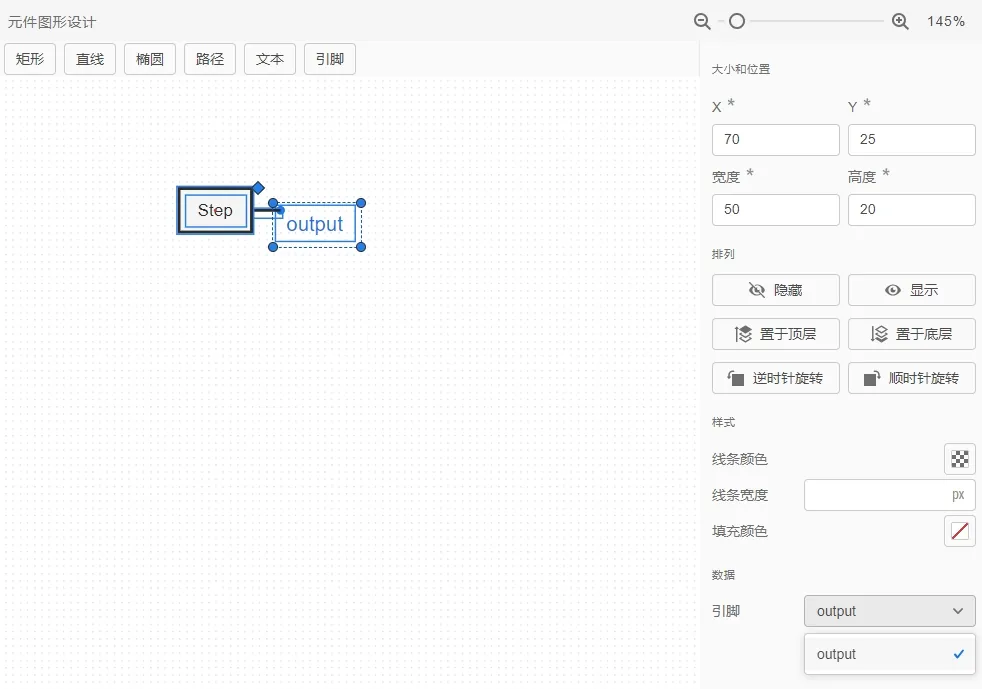

在接口标签页的元件图形设计窗口绘制元件图标,并添加引脚,与 output 绑定。
-
代码编辑
切换到实现标签页,选择电磁暂态子标签,跳转到 Octave 元件代码编辑窗口。此时,由于已经定义好元件的参数和引脚,它们的键名会自动识别并列出。

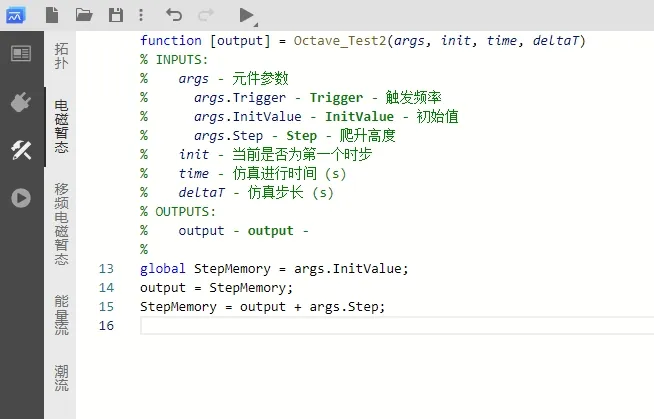

在代码编辑窗口编写阶梯爬坡信号实现的代码:
global StepMemory = args.InitValue;
output = StepMemory;
StepMemory = output + args.Step;注意变量名称为 args.键名的形式。代码中的
StepMemory
为全局变量,可存储每次调用 Octave 时所赋的值。 -
元件名称与权限设置

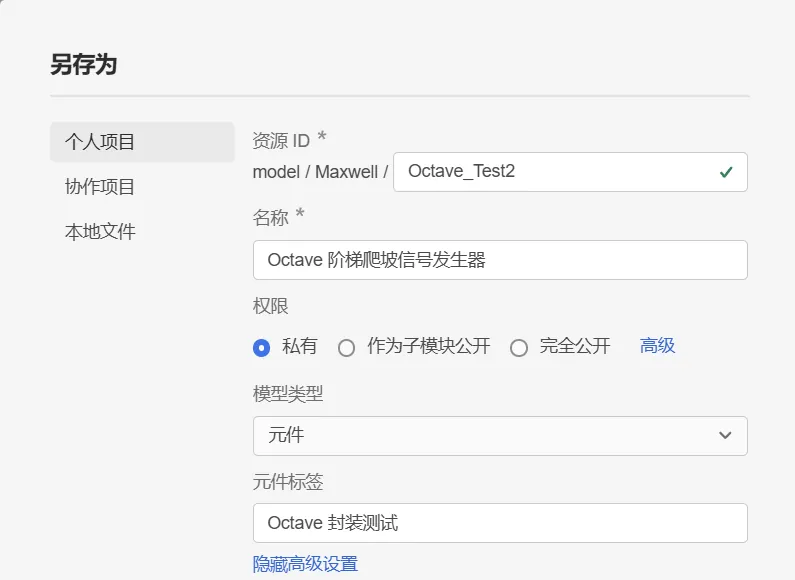

切换到总览标签页,输入元件的名称,并设置元件的权限和元件标签。
保存的元件可以在设置的元件标签中查找,也可通过搜索查找。
至此,一个带有全局变量并使用固定频率触发的 Octave 元件构建完成。可以新建一个普通项目,在对应的元件标签中找到该元件,验证其效果。
-
效果验证
新建一个普通项目,调用 Octave 阶梯爬坡信号发生器元件。在其参数面板设置触发频率为 1 Hz,初始值为 10,爬升高度为 20。在其输出引脚连接一个输出通道观测输出结果。

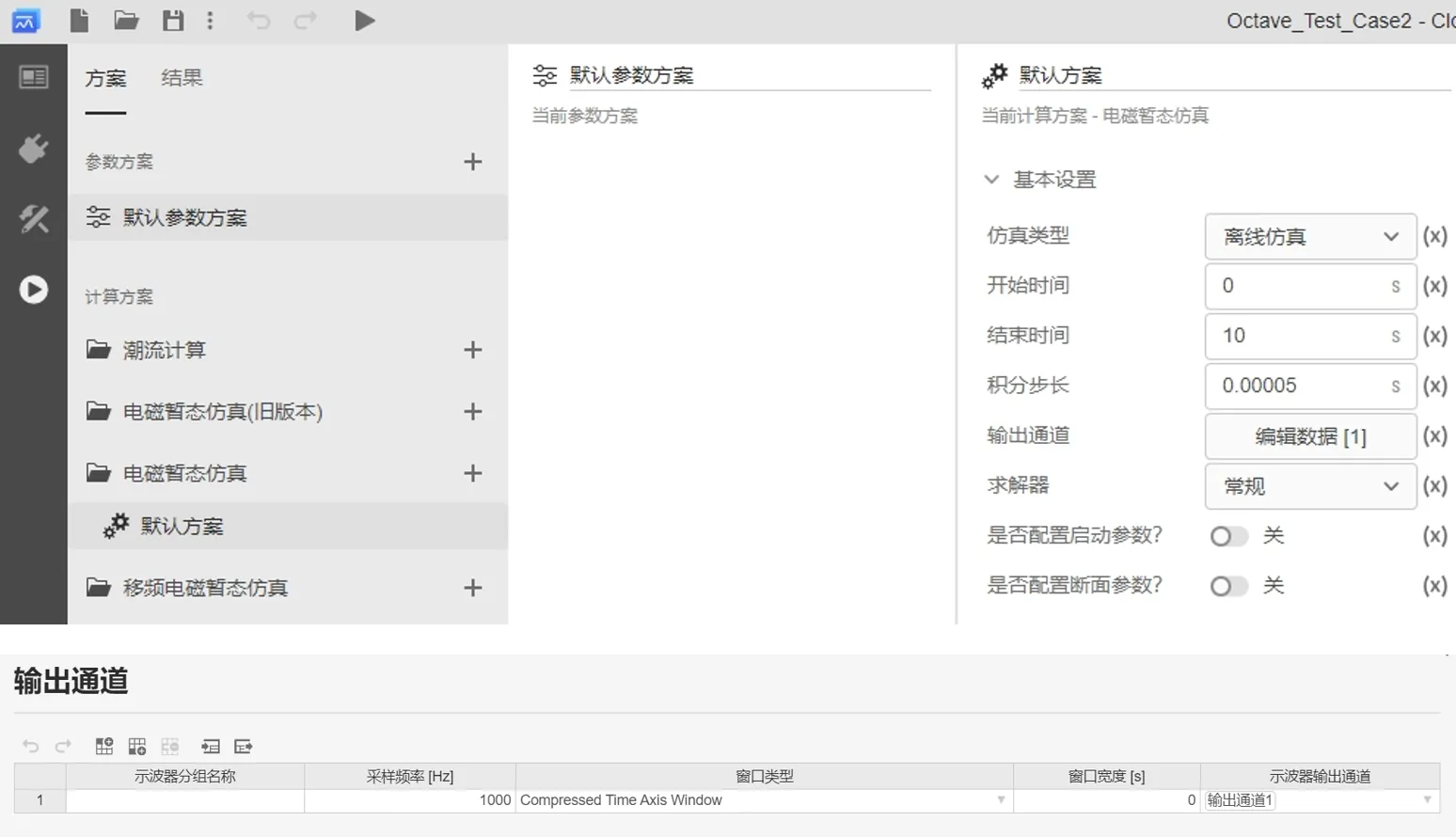

配置电磁暂态仿真方案和输出通道,运行电磁暂态仿真,得到如下图所示结果。元件的输出从 10 开始,每 1 秒爬升 20,与设置参数一致。
案例 2 算例文件下载:model_admin_Octave_Test_Case2.zip
含多维输入、多维输出的控制元件,外部触发
本案例以一个三相瞬时功率计算元件,展示含多维输入、多维输出且外部触发的 Octave 元件的创建和使用方法。
-
新建外部触发的 Octave 元件

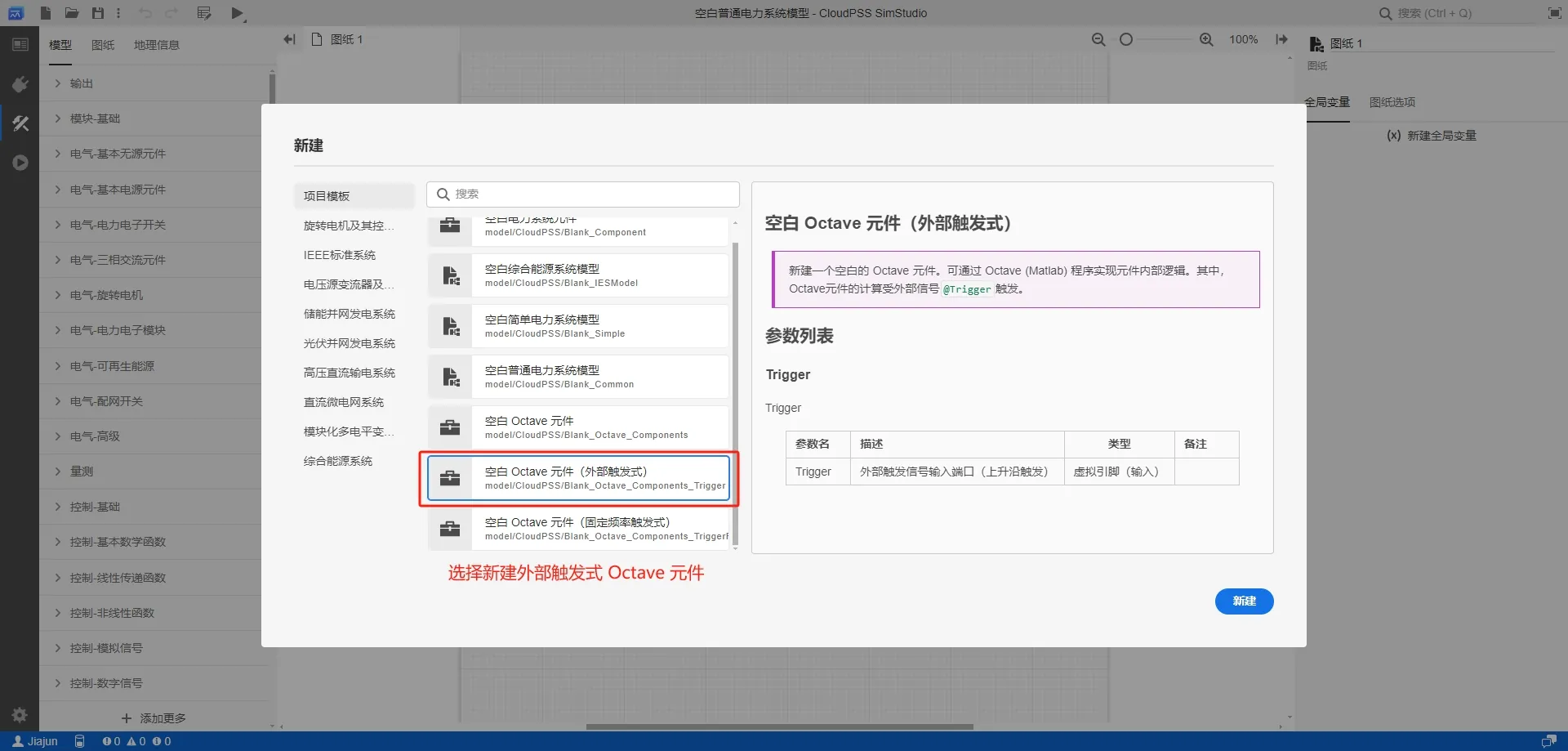

在 SimStudio 工作台,点击左上角的新建,在弹出的窗口中,选择项目模板下的空白 Octave 元件(外部触发式)。点击窗口右下角的新建按钮,即可完成新建。
也可以新建普通的空白 Octave 元件,在参数定义时添加键名为 Trigger 的虚拟引脚型参数,设置为外部触发信号输入端口。
-
参数与引脚定义
在接口标签页的参数列表定义栏新建参数。本例为外部触发式 Octave 元件,因此已添加有键名为 Trigger 的参数,注意参数类型为虚拟引脚,连接类型为输入。参数列表如下图所示。

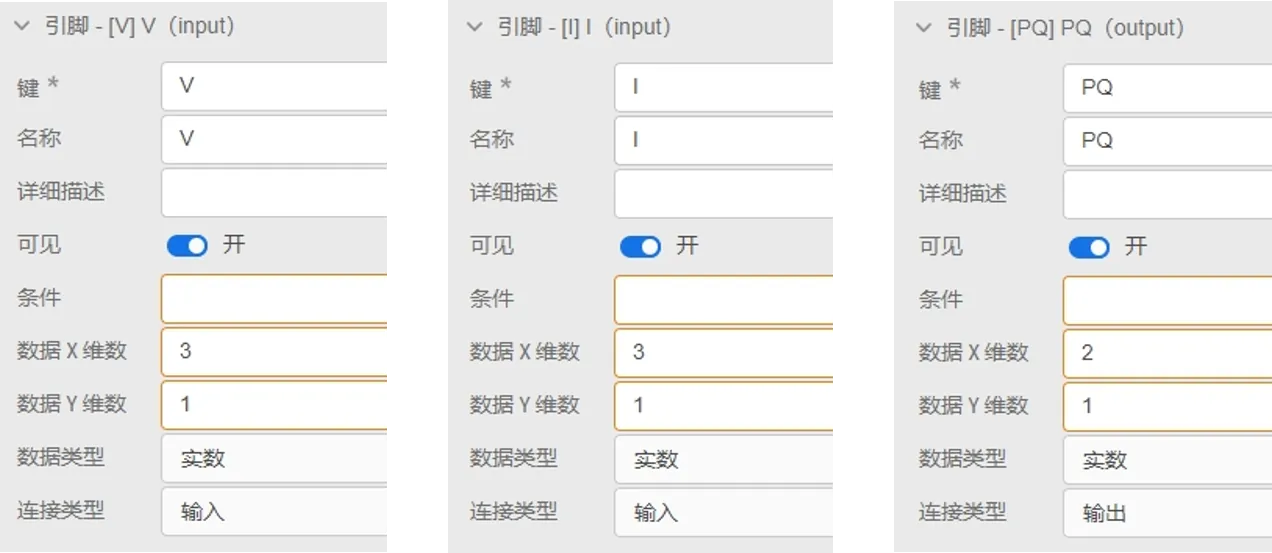

在接口标签页的引脚列表栏新建引脚。本例中需要添加的引脚为:输入引脚 V 和 I,注意它们的数据 X 维数为 3,数据 Y 维数为 1;输出引脚 PQ,数据 X 维数为 2,数据 Y 维数为 1。可如下图所示新建引脚。
-
元件图形设计

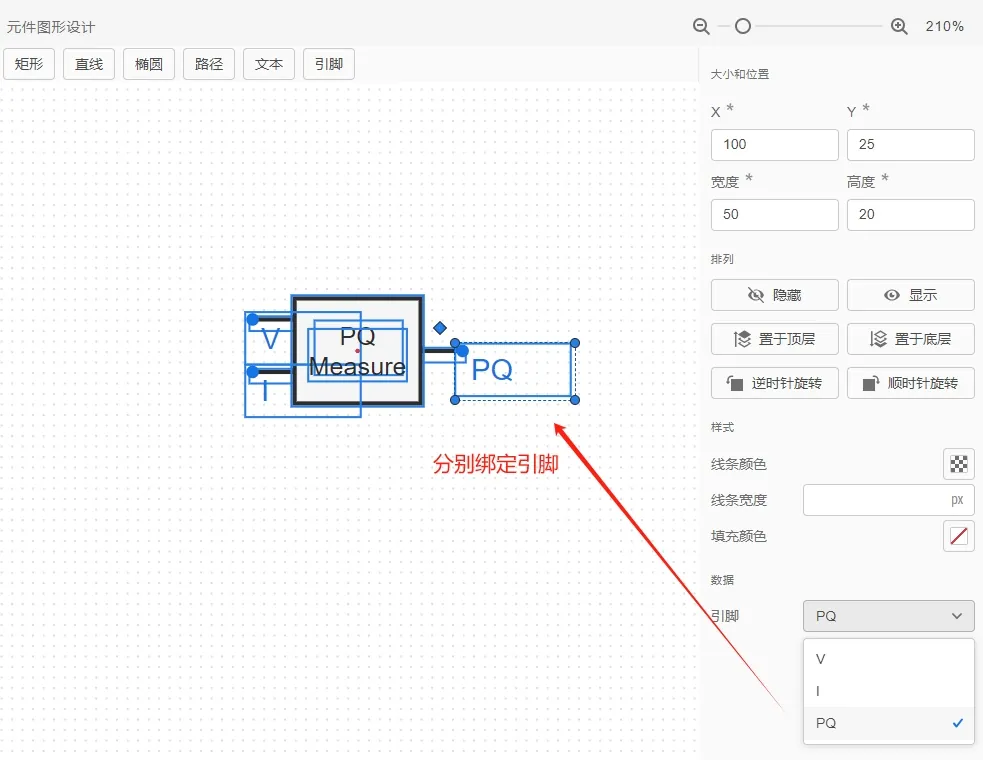

在接口标签页的元件图形设计窗口绘制元件图标,并添加引脚,分别与 V、I、PQ 绑定。
-
代码编辑

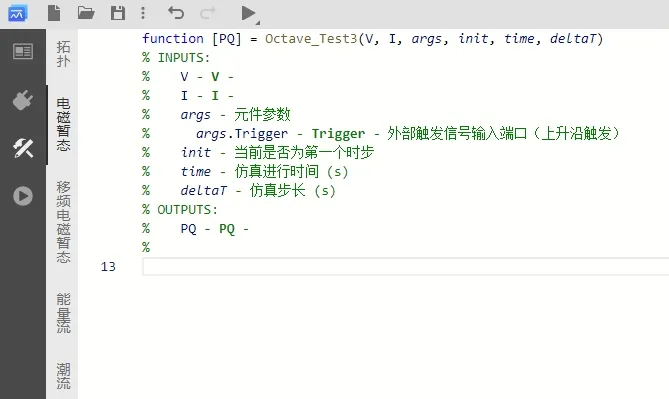

切换到实现标签页,选择电磁暂态子标签,跳转到 Octave 元件代码编辑窗口。此时,由于已经定义好元件的参数和引脚,它们的键名会自动识别并列出。

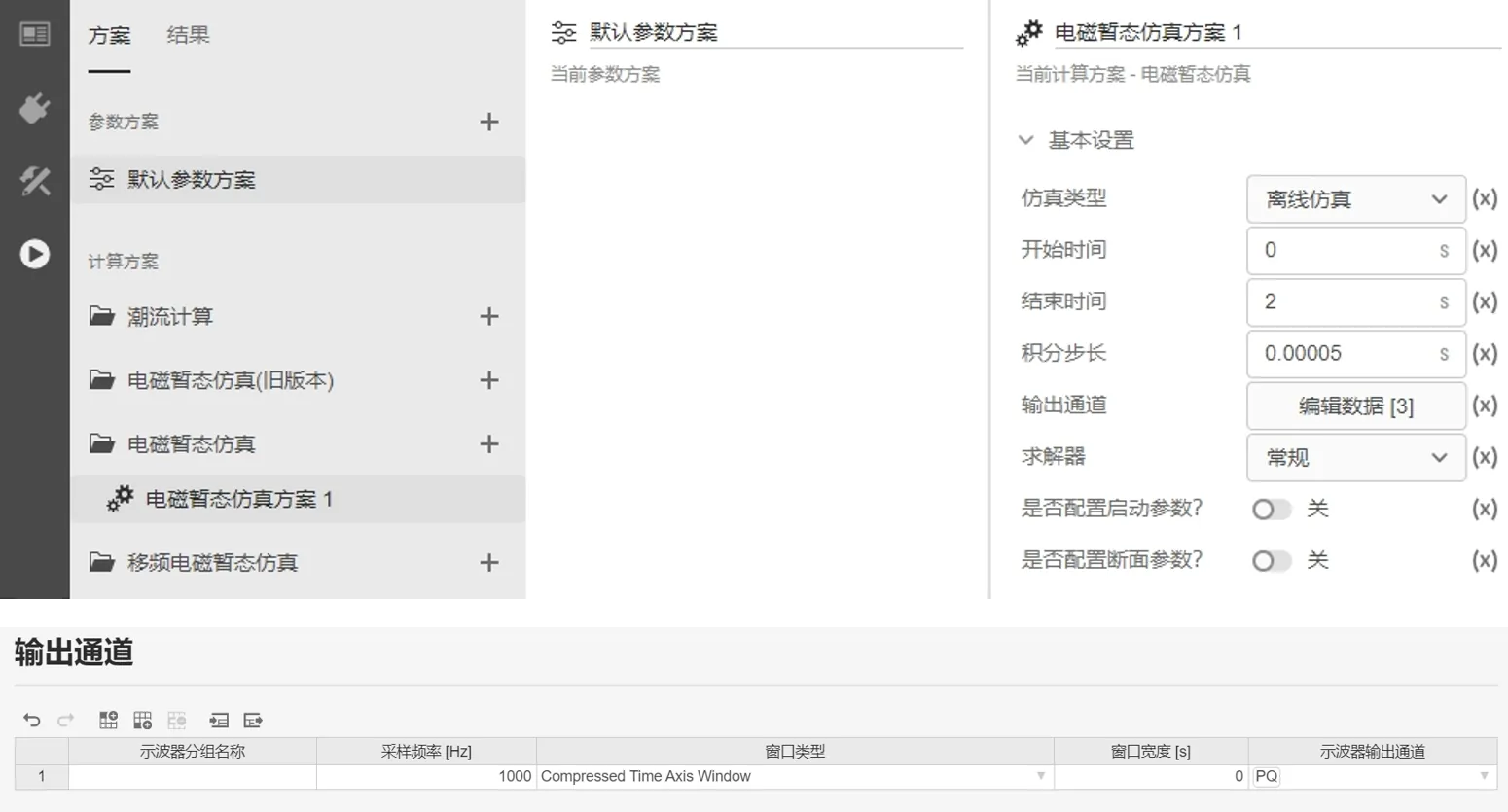

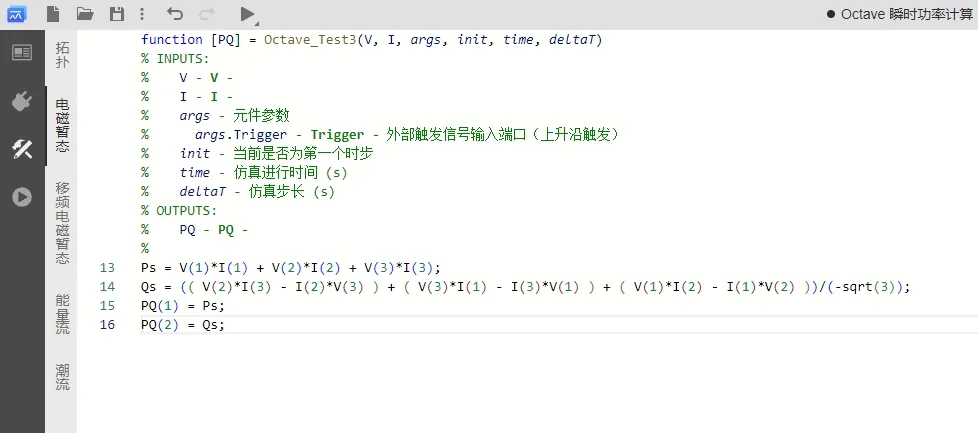

在代码编辑窗口编写三相瞬时功率计算的代码:
Ps = V(1)*I(1) + V(2)*I(2) + V(3)*I(3);
Qs = (( V(2)*I(3) - I(2)*V(3) ) + ( V(3)*I(1) - I(3)*V(1) ) + ( V(1)*I(2) - I(1)*V(2) ))/(-sqrt(3));
PQ(1) = Ps;
PQ(2) = Qs;注意变量名称为 args.键名的形式。由于输入、输出引脚都为多维,在引用引脚信号的变量时需要注意索引。
-
元件名称与权限设置

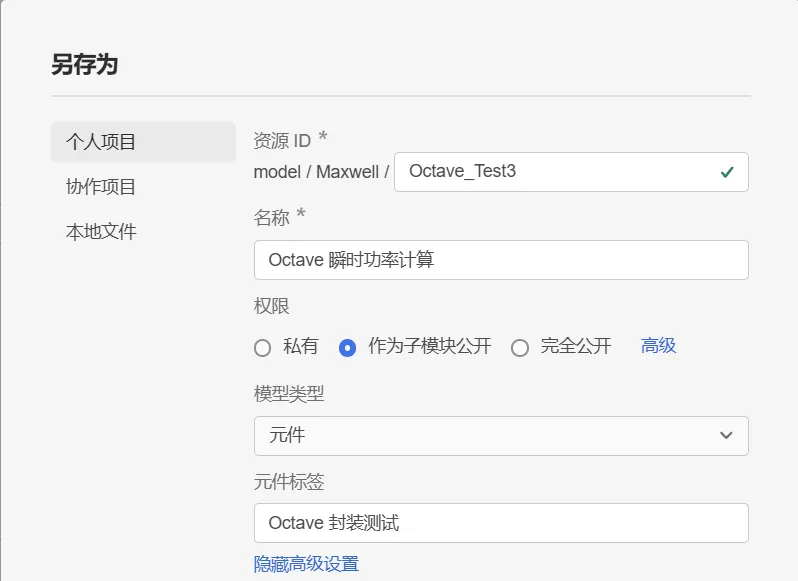

切换到总览标签页,输入元件的名称,并设置元件的权限和元件标签。
