案例
- IEEE-13系统三相不平衡潮流计算
- IEEE 123节点系统潮流计算
本案例使用 IEEE 13 节点算例，演示潮流计算的基本使用方法。
- 在 SimStudio 工作台，点击新建电力系统仿真项目。
-
点击左上角的新建图标，选中 IEEE 标准系统，选择 IEEE-13 节点标准测试系统，最后点击新建。
-
模板中已经对元件的三相不平衡潮流相关初始值参数进行了设置，比如配电网交流电压源的
Power Flow Data参数配置如下：
| Generator type | Bus Type | Phase A Bus Voltage Magnitude [p.u.] | Phase B Bus Voltage Magnitude [p.u.] | Phase C Bus Voltage Magnitude [p.u.] | Phase A Bus Voltage Angle [Deg] | Phase B Bus Voltage Angle [Deg] | Phase C Bus Voltage Angle [Deg] |
|---|---|---|---|---|---|---|---|
| Phase ABC Generator | Slack Bus | 1.0001 | 1.0001 | 1.0001 | 30 | -90 | 150 |

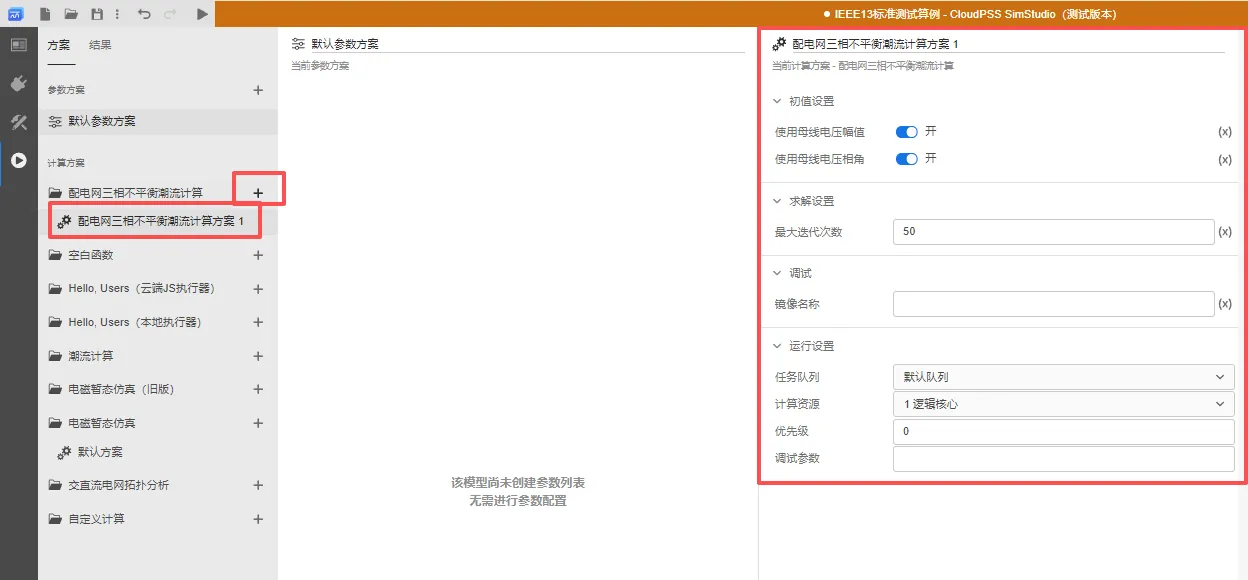

- 点击运行标签页，新建配电网三相不平衡潮流仿真计算方案，选中并开始设置仿真方案：将初值设置开启，最大迭代次数为 50；运行设置使用默认队列，1虚拟核心的计算资源，优先级为 0，调试参数为空。

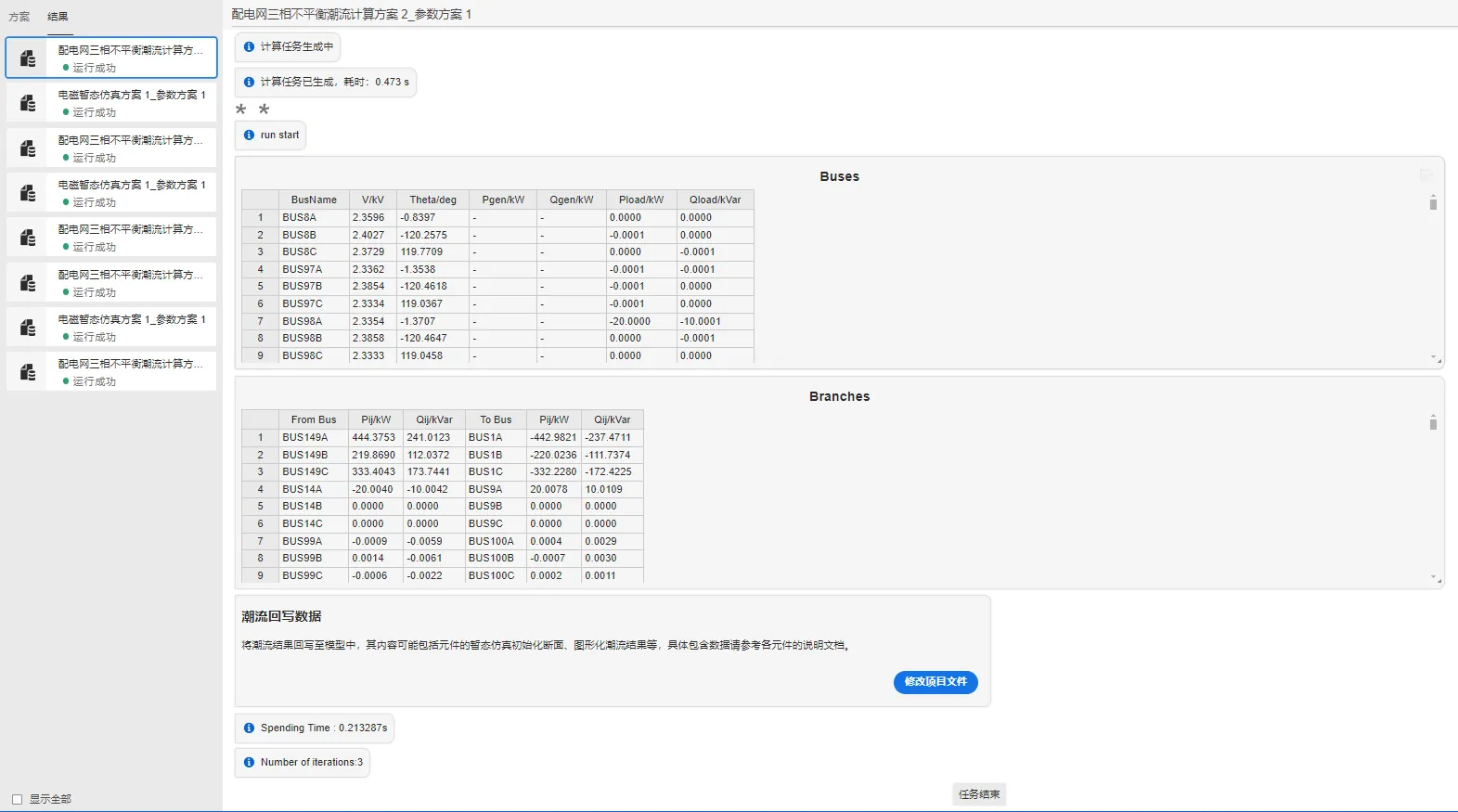

- 点击左上角的运行按钮，在结果页面会显示三相不平衡潮流计算结果相关的表格。

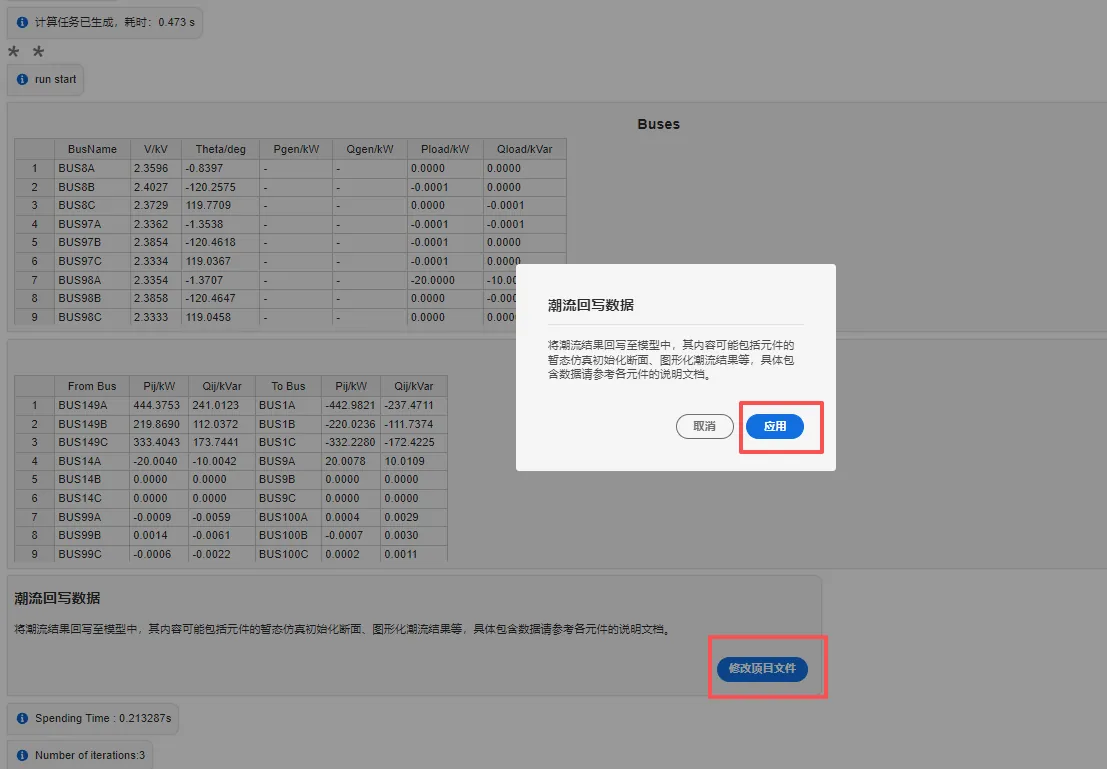

- 点击潮流回写数据选项框下的修改项目文件按钮，弹出的确认框中点击应用，将潮流计算得到的结果回写到支持潮流计算的元件参数组中。
本案例使用 IEEE 123 节点算例，并演示三相不平衡潮流计算的基本使用方法。
IEEE 123 节点算例由1台交流电压源，110条配网传输线，110条母线及65台配网负荷组成。
-
点击左上角的新建图标，选中 IEEE 标准系统，再选择 IEEE 123 节点标准测试系统，最后点击新建。
-
对于潮流计算，模板中已经对元件的潮流相关初始值参数进行了设置，比如配电网交流电压源的
Power Flow Data参数配置如下：
| Generator type | Bus Type | Phase A Bus Voltage Magnitude [p.u.] | Phase B Bus Voltage Magnitude [p.u.] | Phase C Bus Voltage Magnitude [p.u.] | Phase A Bus Voltage Angle [Deg] | Phase B Bus Voltage Angle [Deg] | Phase C Bus Voltage Angle [Deg] |
|---|---|---|---|---|---|---|---|
| Phase ABC Generator | Slack Bus | 1 | 1 | 1 | 0 | -120 | 120 |
- 点击运行标签页，新建配电网三相不平衡潮流仿真计算方案，选中并开始设置仿真方案：将初值设置开启，最大迭代次数为 50；运行设置使用默认队列，1虚拟核心的计算资源，优先级为 0，调试参数为空。

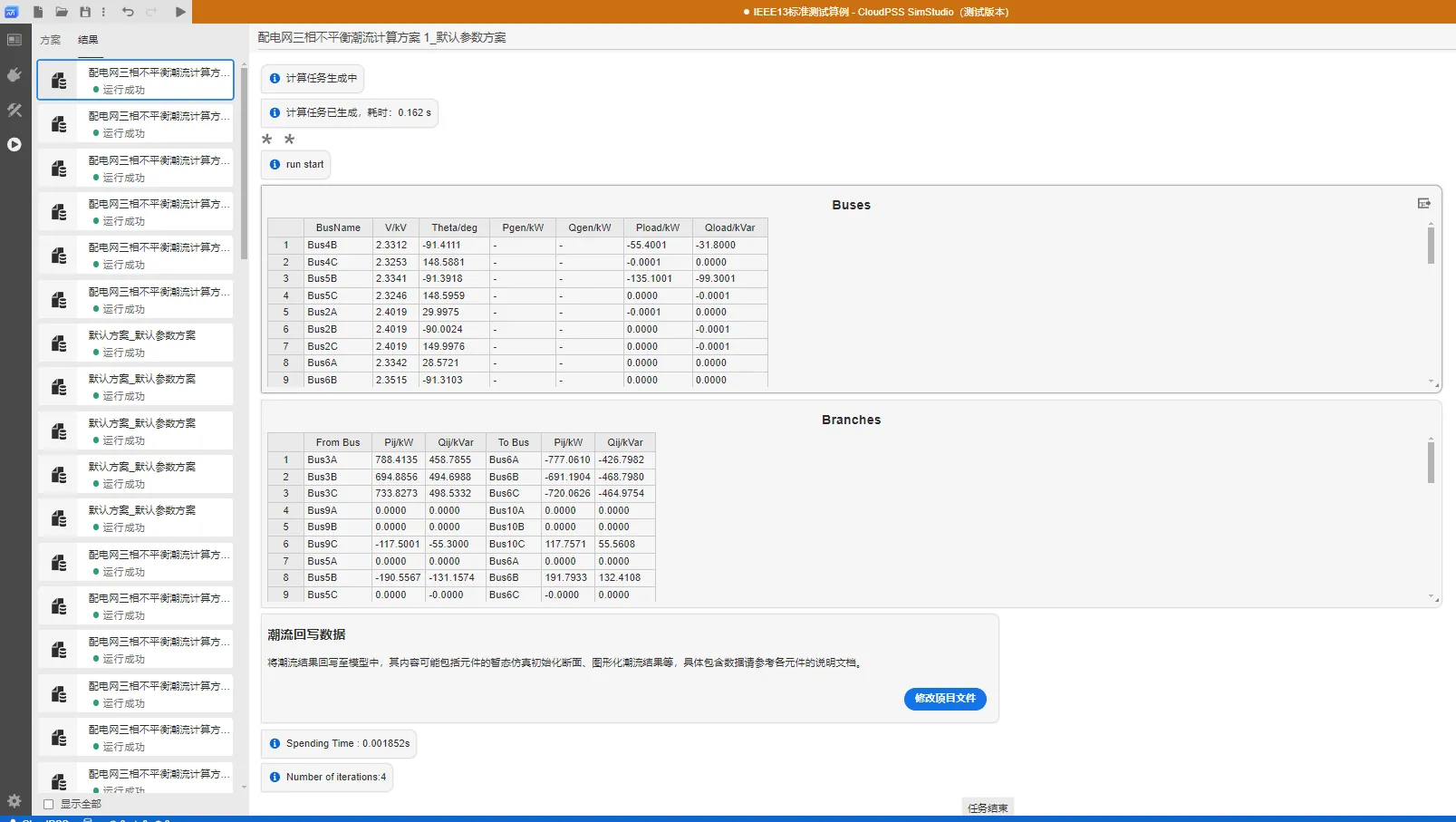

- 点击左上角的运行按钮，在结果页面会显示三相不平衡潮流计算结果相关的表格。

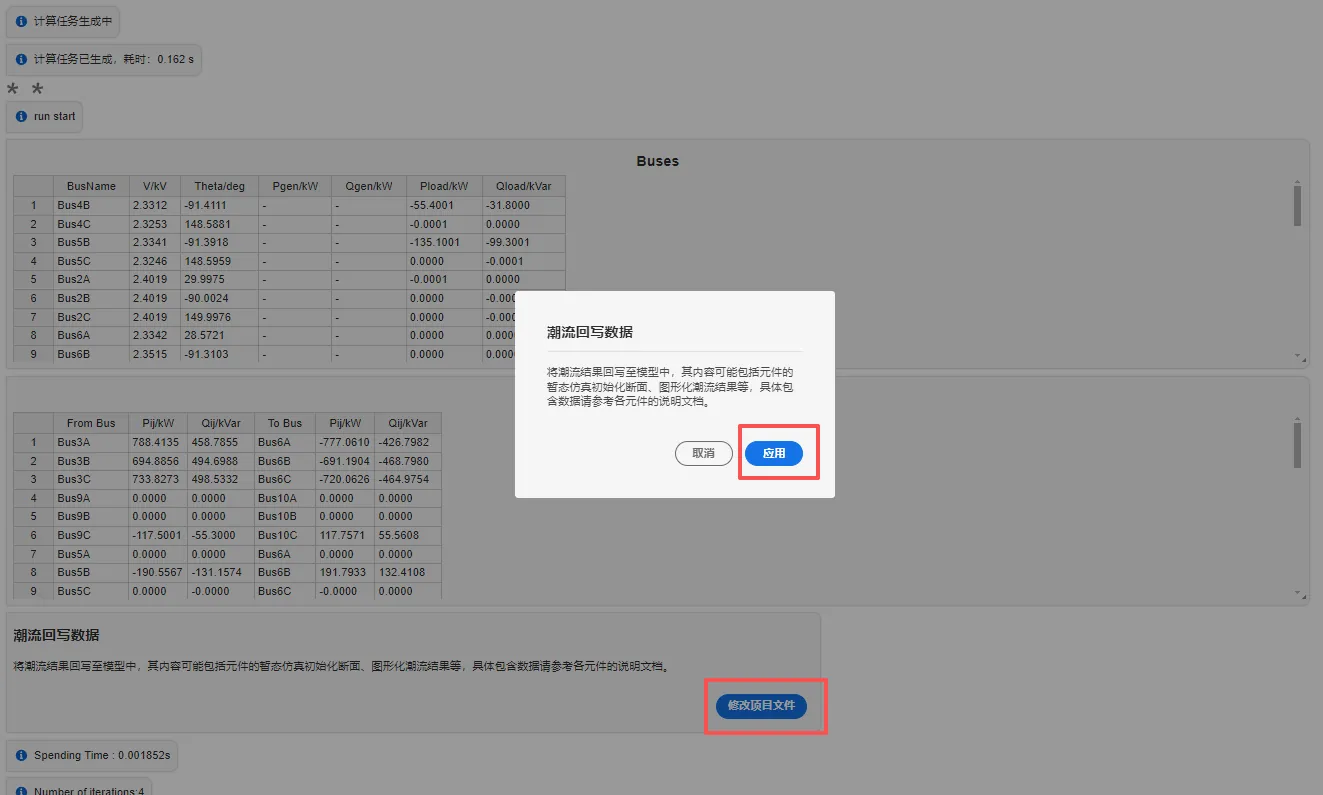

- 点击潮流回写数据选项框下的修改项目文件按钮，弹出的确认框中点击应用，将潮流计算得到的结果回写到支持潮流计算的元件参数组中。
