潮流结果写回及初始化

本文档介绍 EMTLab 的三相不平衡潮流结果写回及初始化的详细内容，以及从给定三相不平衡潮流断面直接启动需配置的参数。

功能定义

EMTLab 的三相不平衡潮流结果写回及初始化功能。

功能说明

潮流数据说明

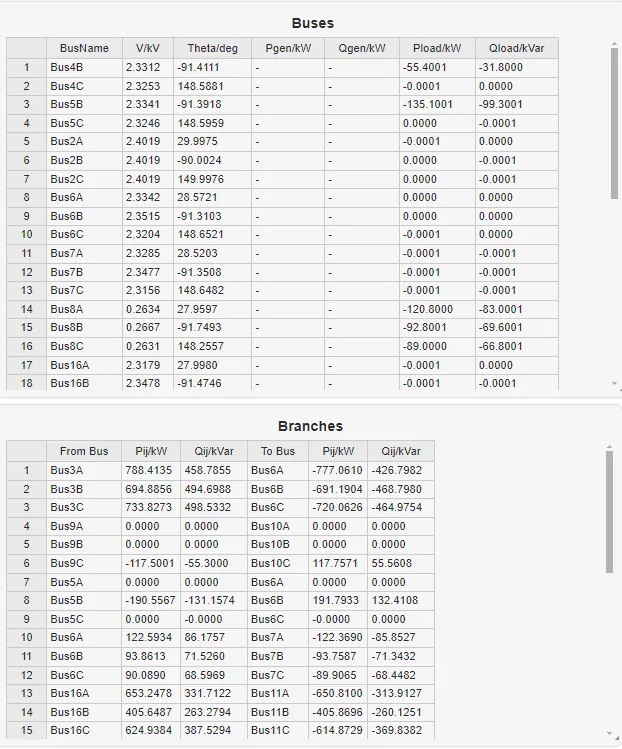

运行三相不平衡潮流计算后，结果页面会展示 Buses 和 Branches 两个潮流数据表格，以下分别对这两个表格的参数进行说明：

潮流数据表格

Buses

Buses 表格中的参数说明如下：

参数名	单位	说明
BusName		母线名及相序信息
$V$	kV	母线各相的电压有效值
$Theta$	Deg	母线各相的电压相角
$P_{gen}$	kw	电压源注入各相有功功率
$Q_{gen}$	kVar	电压源注入各相无功功率
$P_{load}$	kw	恒功率负载注入各相有功功率
$Q_{load}$	kVar	恒功率负载注入各相无功功率

Branches

Branches 表格中的参数说明如下：

参数名	单位	说明
From Bus		支路的起始各相母线
$P_{ij}$	kW	From Bus 各相流出的有功功率
$Q_{ij}$	kVar	From bus 各相流出的无功功率
To Bus		支路的终止各相母线
$P_{ji}$	kW	To bus 流出的各相有功功率
$Q_{ji}$	kVar	To bus 流出的各相无功功率

潮流断面写回

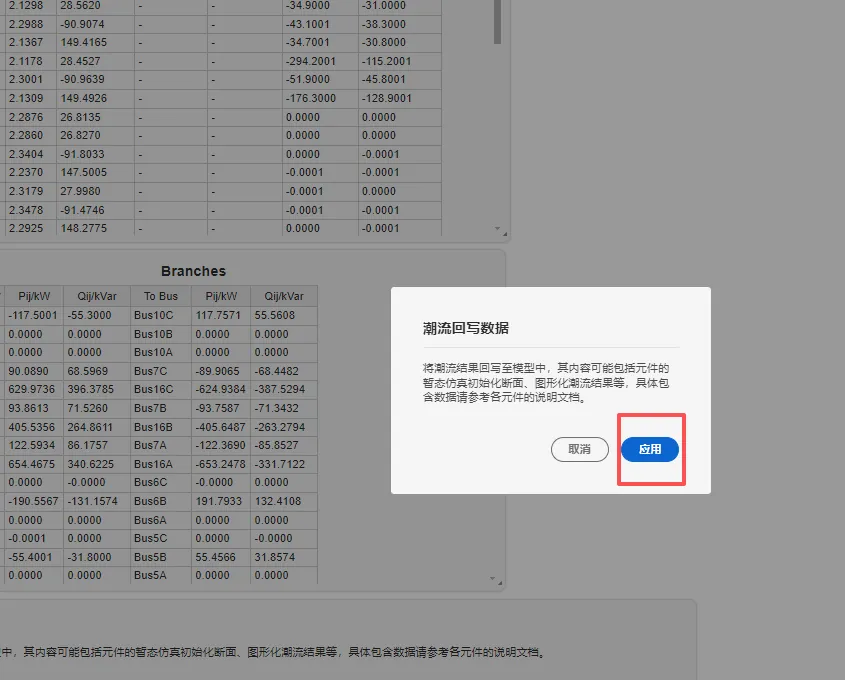

运行三相不平衡潮流计算后，点击潮流回写数据选项框下的修改项目文件按钮，弹出的确认框中点击应用，将潮流计算得到的结果回写到支持潮流计算的元件参数组中。

潮流回写数据

潮流断面启动

EMTLab 的电磁暂态仿真中电气系统的启动主要包含两种方式：斜坡启动与从潮流断面直接启动，本文主要介绍从潮流断面直接启动。

从给定潮流断面直接启动

从潮流断面的启动方式则利用潮流断面数据直接从稳态启动。该方法可指定潮流断面，且启动耗时短，效率高。这种启动方式有四个使用前提要求：

稳态潮流初始化前提要求

1. 全部设备元件的端口必须与母线元件直接相连（或通过分线器与母线相连）。
2. 参与潮流计算的系统拓扑和参数应与电磁暂态仿真算例一致，以保证潮流断面可用。
3. 配电网母线、配电网交流电压源、配电网静态负荷的启动参数需要与潮流计算结果一致，否则仿真无法达到稳态甚至出现错误。
4. 需要在运行标签页下启用 计算方案 - 电磁暂态方案 - 启动参数 - 预启动流程

使用从给定潮流断面直接启动功能前，需要运行一次三相不平衡潮流计算，并将三相不平衡潮流数据回写，然后对元件进行相应的配置，以下为元件的设置说明：

配电网母线

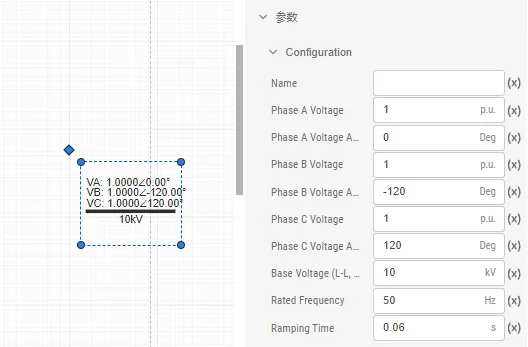

配电网母线的 Configuration 参数组中，额定频率填入Rated Frequency [Hz]；Ramping Time (s) 一项可留空；Phase A Voltage Magnitude [p.u.] 、 Phase A Voltage Angle [Deg]，Phase B Voltage Magnitude [p.u.] 、 Phase B Voltage Angle [Deg]等在潮流数据回写后自动填入；潮流计算所用的线电压基值填入Bus Voltage (L-L, RMS) [kV]。

配网母线启动参数设置

配电网交流电压源

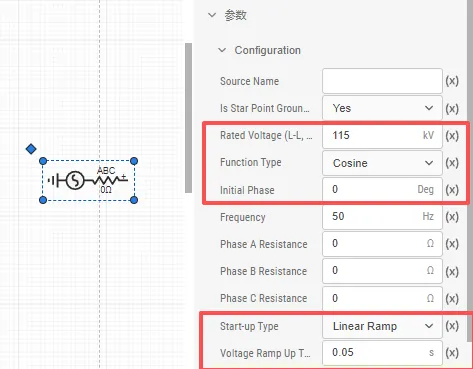

配电网交流电压源的 Configuration 参数组中，Function Type 需设置为 Cosine；Initial Phase [Deg]、和Rated Voltage (L-L, RMS) [kV]在潮流数据回写后自动填入；启动方式 Start-up Type 选择Linear Ramp，Voltage Ramp Up Time [s] 设置为 0。

配电网交流电压源启动参数设置

配电网静态负荷

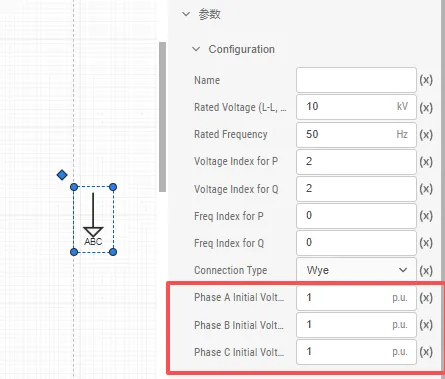

配电网静态负荷的 Configuration 参数组中；Phase A Initial Voltage [p.u.]、Phase B Initial Voltage [p.u.]和Phase C Initial Voltage [p.u.]在潮流数据回写后自动填入。

配电网静态负荷启动参数设置

常见问题

启动参数有什么作用，开启后相关参数如何设置

开启启动参数和预启动流程并进行参数设置，可从给定潮流断面直接启动电磁暂态仿真。具体操作步骤如下：

• 点击运行标签页，选择电磁暂态仿真计算方案，开启是否配置启动参数，在启动参数设置中开启预启动流程。
• 电压爬升时间应根据交流系统的频率来确定，通常为 3 个工频周波，用于启动系统中的非线性元件。典型值：50Hz 系统选择 0.06s，60Hz 系统选择 0.05s。填入更大的爬升时间，启动效果更稳定，但相应耗时变长。
• 最大启动时间应填入大于等于电压爬升时间的数值（典型值与电压爬升时间相等）。最大启动时间即启动过程中单个非线性元件的最长启动时间，该数值越大，启动效果更稳定，但相应耗时变长。

为什么出现了电磁暂态仿真结果和潮流计算结果不一致

• 如果算例中有含有配电网交流电压源，在潮流回写数据后，需要将三相交流电压源的 Configuration 参数组中的Function Type 设置为 Cosine，否则会因为相角问题导致电磁暂态仿真与潮流计算的结果不一致。
