设备信息库
本节主要介绍设备信息库的设备参数录入、编辑、导入及导出等功能使用方法,并对使用过程中遇到的常见问题进行解答。
功能定义
该功能主要用于录入目标综合能源系统中所使用的不同型号设备的额定参数(比如性能曲线、经济性 参数、设备运行约束等,运行边界条件不包括在内),并进行分类管理。这些参数将用于后续拓扑建模时与元件的设备待选类型参数进行绑定,同一型号的设备参数可以绑定至多个元件的对应参数上,从而实现设备额定参数数据的复用,简化用户输入。
功能说明
设备分类
设备信息库中将所有电冷热氢综合能源设备分为发电设备、制冷制热设备、制氢设备、储能设备、配电系统传输设备和氢能系统传输设备6类:
大类设备 | 子类设备 |
---|---|
发电设备 | 风机、光伏、燃料发电机组、燃料电池(质子交换膜燃料电池和固体氧化物燃料电池) |
制冷制热设备 | 燃气锅炉、热泵、热管式太阳能集热器、单工况电压缩制冷机、制冷制冰双工况电压缩制冷机 |
氢源设备 | 电解水制氢槽(碱性电解槽、质子交换膜电解槽和固体氧化物电解槽) |
储能设备 | 热水罐、蓄电池、储氢罐、蓄冰槽 |
配电系统传输设备 | 变压器、模块化多电平换流器MMC、传输线 |
氢能系统传输设备 | 氢气压缩机 |
设备管理
打开设备信息库并选择特定子类设备后,进入该类设备的管理页面。
新建与删除
点击新建一行按钮,会自动创建一个新的可选设备并弹出设备参数编辑框。
在页面右上方的搜索输入框,在输入框中输入负荷名称等任意关键字,点击放大镜🔍或回车确定,即可进行模糊搜索或筛选(关键字不区分大小写)。清空输入框后,点击放大镜🔍或回车确定可显示所有负荷。

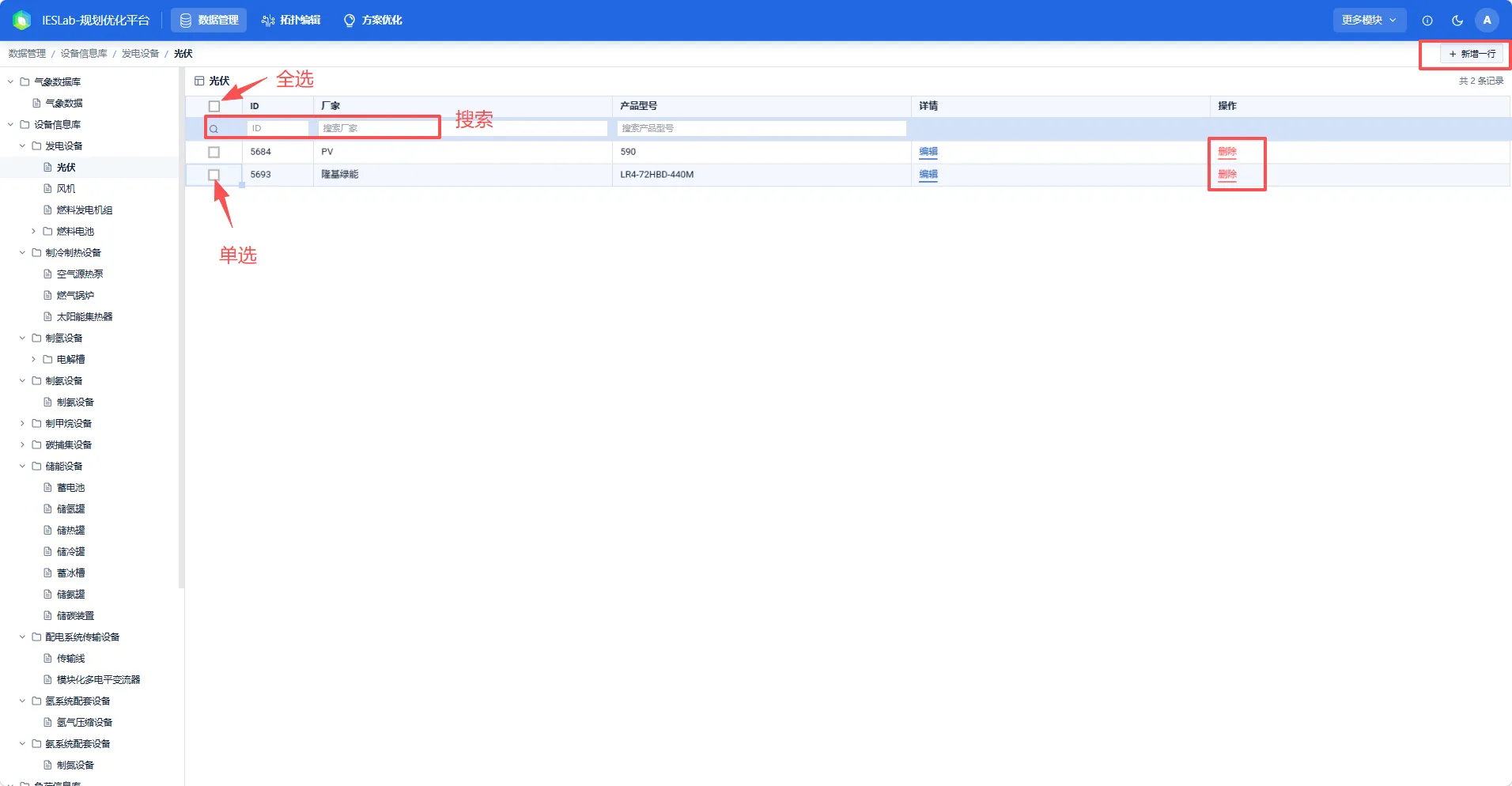

如果需要删除设备,点击列表右侧的删除按钮,即可进行单个删除。点击设备信息左侧的选中框,点击“删除”按钮,可将选中的设备信息删除
设备参数编辑
在卡片模式下,点击设备所在的卡片或者编辑按钮;在列表模式下点击设备所在的行或编辑,即可编辑设备参数信息。
在编辑区域下方有从文件导入、保存到文件和从典型库导入按钮:
- 点击保存到文件会将该设备相关参数另存为 excel 文件。
- 点击从文件导入将会弹出文件选择框,选择相应类别及种类的设备参数 excel 文件后,平台将会自动校验文件格式,若格式无误会覆盖原设备参数,若格式有误将会提示表格格式不正确!。
用户可以先保存到文件,参照导出文件的格式进行修改,再进行从文件导入。
- 点击从典型库导入按钮,在弹出的典型库对话框中,选择厂商和型号后会自动显示设备参数信息,点击确定后,将会覆盖当前设备参数。
在完成参数编辑后,点击保存完成修改并保存;点击取消则放弃修改;点击非编辑区域的左侧空白阴影区域,则会弹出是否保存的确认提 示。
案例
- 案例1
- 案例2
以电源设备的光伏系统为例,说明设备信息库的用法。
-
点击“新建”后,输入厂家和产品型号名称。
-

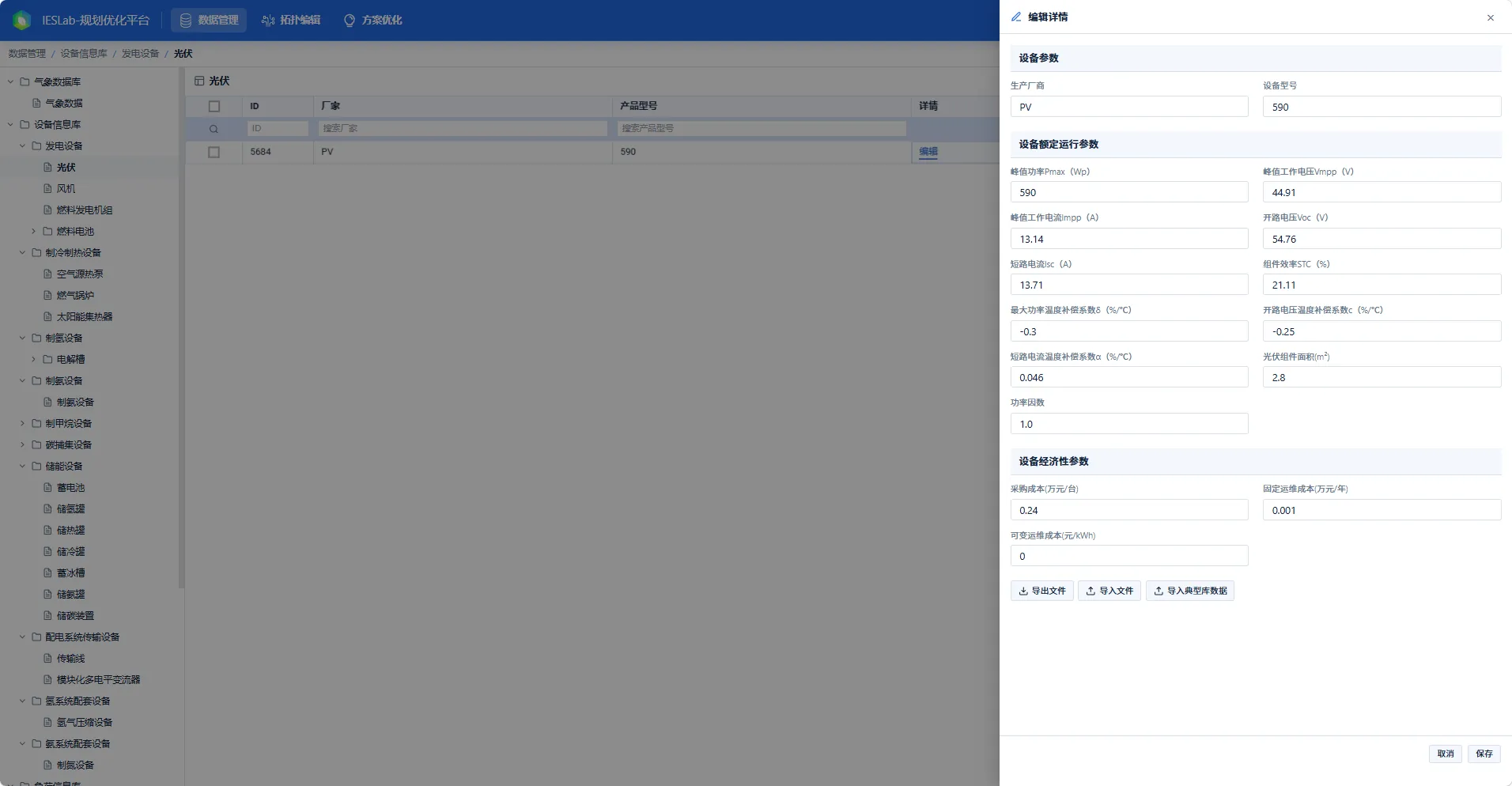

录入设备额定参数录入最关键的设备额定运行参数,额定参数作为设备模型最重要的参数,参与设备出力计算,直接影响设备的性能及系统运行。您可以联系厂家提供相关参数。对于光伏系统来说,主要参数有:
峰值功率Pmax(Wp)
峰值工作电压Vmpp(V)
峰值工作电流Impp(A)
开路电压Voc(V)
短路电流Isc(A)
组件效率STC(%)
开路电压温度补偿系数c(%/C)
短路电流温度补偿系数α(%/C)
根据设备参数和具体的工况参数,就可以计算光伏系统的理想出力了。
- 保存
以光伏系统为例,说明从典型库导入设备的方法。
-
点击“新建”,创建新的设备卡片。
-

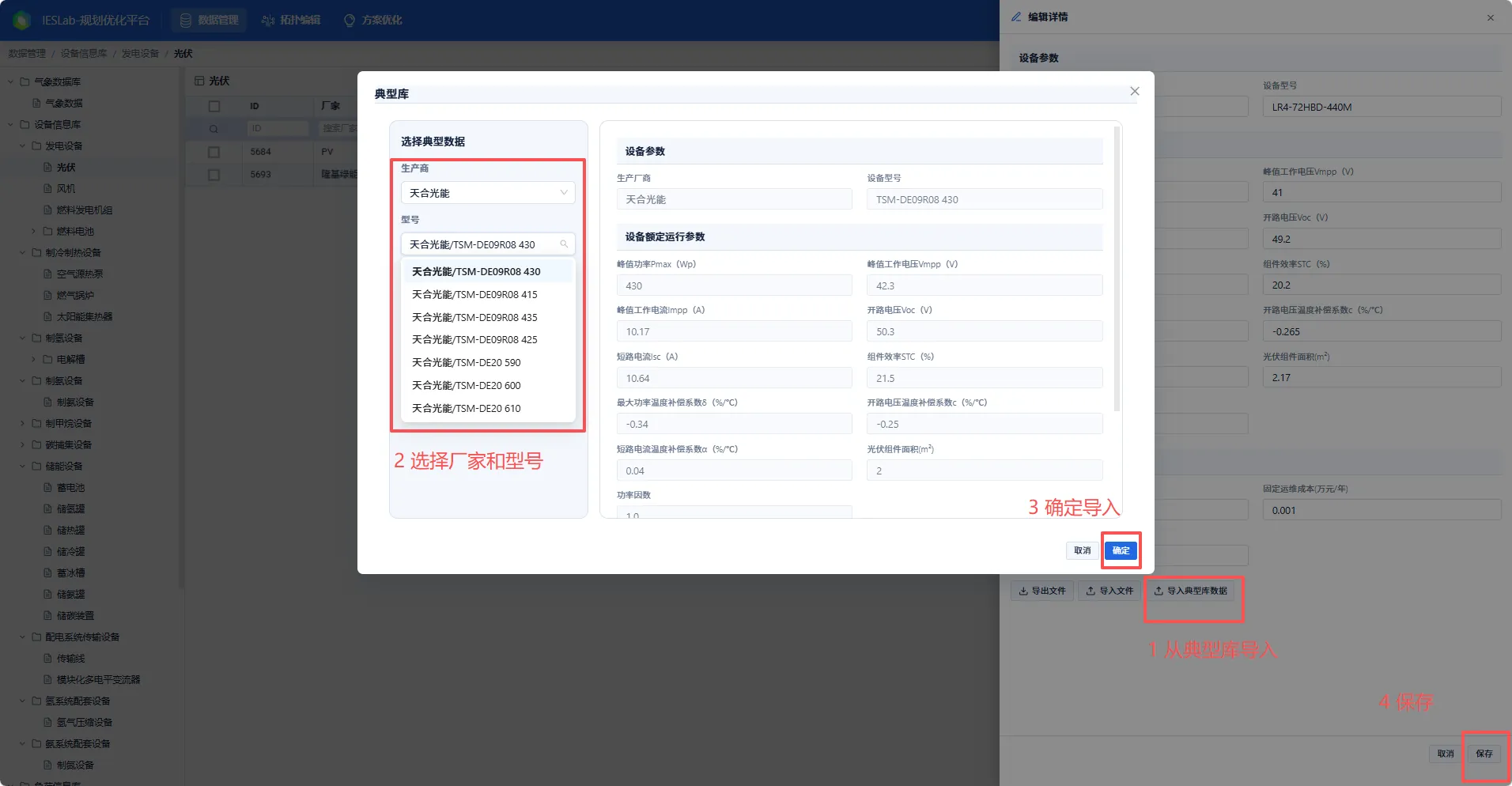

从典型库导入参数编辑区域右下角选择从典型库导入,在弹出框中选择厂家和型号,检查参数无误后点击确定,覆盖当前设备参数。
-
保存
项目文件下载
常见问题
-
能否支持暂态模型?
对于综合能源系统来说,其热力系统的稳态过程较长,达到准稳态的时间尺度为分钟级,一般约15-60min,因此平台主要聚焦综合能源稳态过程,设备处主要关注能量流的变化和转换过程,设备模型为稳态变工况模型,可通过运行在不同挡位来模拟能量转换的动态过程。 -
能否支持常见的控制模型?
平台暂无控制系统及控制元件,其仿真策略等边界条件为常量,需用户录入,无法实现元件仿真模拟过程中运行策略的自动控制。暂无开关、阀门等实体控制元件,无P、I、D、非线性控制等过程控制函数。 -
能否支持流程过程模型?
平台基于综合能源稳态能量流仿真内核设计,并不关心能量生产的工艺过程、流动流程和能量转换过程,无分离器、反应器、冷却塔等流程过程组件。 -
能否修改平台模型及自定义元件模型?
IESLab平台暂不支持修改元件设备模型,自定义元件功能仍在开发中,敬请期待。若平台提供的模型无法满足您的需求,您目前可以利用平台的数据管理模块、拓扑编辑模块和IESLab SDK, 自行编写元件模型和能量流求解器进行仿真计算,平台主要做数据录入和系统展示等基础功能。
-
能否修改典型库?
CloudPSS IESLab 官网的典型库不支持修改,对于服务器版本,管理员账户可以修改典型库,修改后该服务器下所有用户即可导入。 -
设备经济性参数有什么用?设备经济性参数主要用来计算项目经济指标,采购成本用来计算项目投资,固定运维成本和可变运维成本用来计算项目运营费用。
