负荷信息库
本节主要介绍负荷信息库的负荷模型、参数录入、编辑、导入及导出等功能使用方法,并通过常见问题答疑快速熟悉负荷信息库的基本使用方法。
功能定义
用户可以在负荷信息库中录入、编辑和管理电冷热氢负荷模型及曲线。
负荷是综合能源系统规划设计的关键参数,用户将在负荷信息库中建立负荷模型进行管理,录入后可在拓扑编辑模块选择负荷名称并自动关联对应的负荷曲线。
功能说明
新建与删除

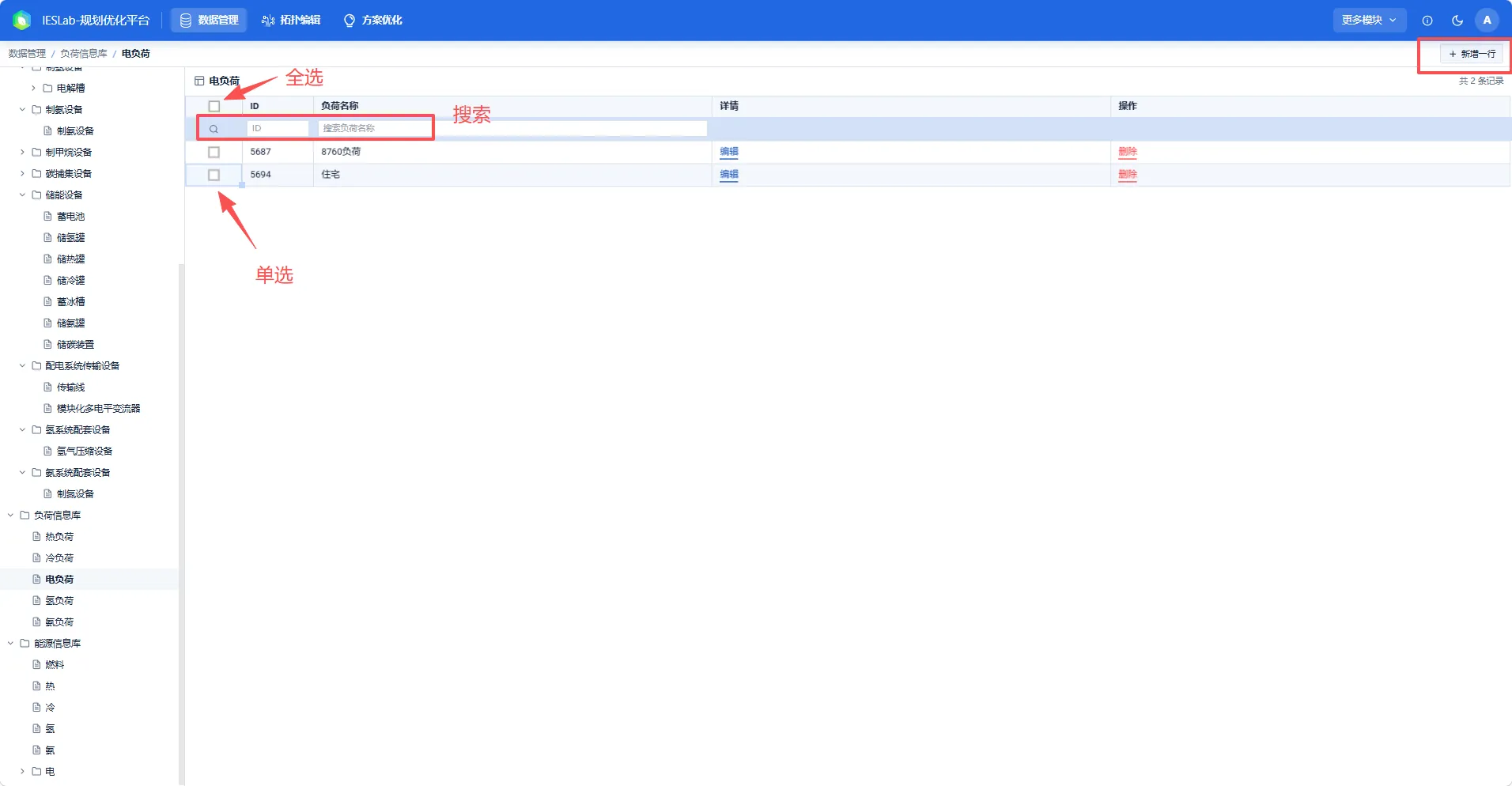

点击新建一行按钮,会自动创建一个新的可选设备并弹出设备参数编辑框。
在页面右上方的搜索输入框,在输入框中输入负荷名称等任意关键字,点击放大镜🔍或回车确定,即可进行模糊搜索或筛选(关键字不区分大小写)。清空输入框后,点击放大镜🔍或回车确定可显示所有负荷。
如果需要删除设备,点击列表右侧的删除按钮,即可进行单个删除。点击设备信息左侧的选中框,点击“删除”按钮,可将选中的设备信息删除
负荷参数编辑
在卡片模式下,点击负荷所在的卡片或编辑;在列表模式下负荷所在的行或编辑,即可编辑负荷参数信息。修改成功后,点击保存完成修改并保存;点击取消放弃修改。若修改后点击非编辑区域的左侧空白阴影区域,则会弹出告警框,可选择保存、不保存或返回编辑区域。当用户未修改参数,左侧空白阴影区域则会隐藏编辑区域。
负荷模型
电冷热负荷模型提供典型日负荷(8760h)、分月详细负荷和自定义负荷三种模型。
氢负荷模型提供分月详细负荷和自定义负荷两种模型。
典型日负荷(8760h):平台内置了 13 种典型的 8760h 负荷,包含住宅、学校、医院、办公、酒店、仓储、商场、小型工业、大型工业、影剧院、赛事管、博物馆和超市。用户需输入建筑面积和单位面积负荷指标,平台利用负荷指标法、基准曲线和逐时曲线等方法生成粗略曲线,仅供用户在项目初期,缺少相关负荷数据,依靠相关建筑设计规范和指标,进行综合能源系统规划设计时参考。
分月详细负荷:每个月选取一天作为该月的典型日,入各月典型日的 24h 的负荷数据,支持区分工作日和休息日,适合于用户已对项目地区负荷评估计算的情况;

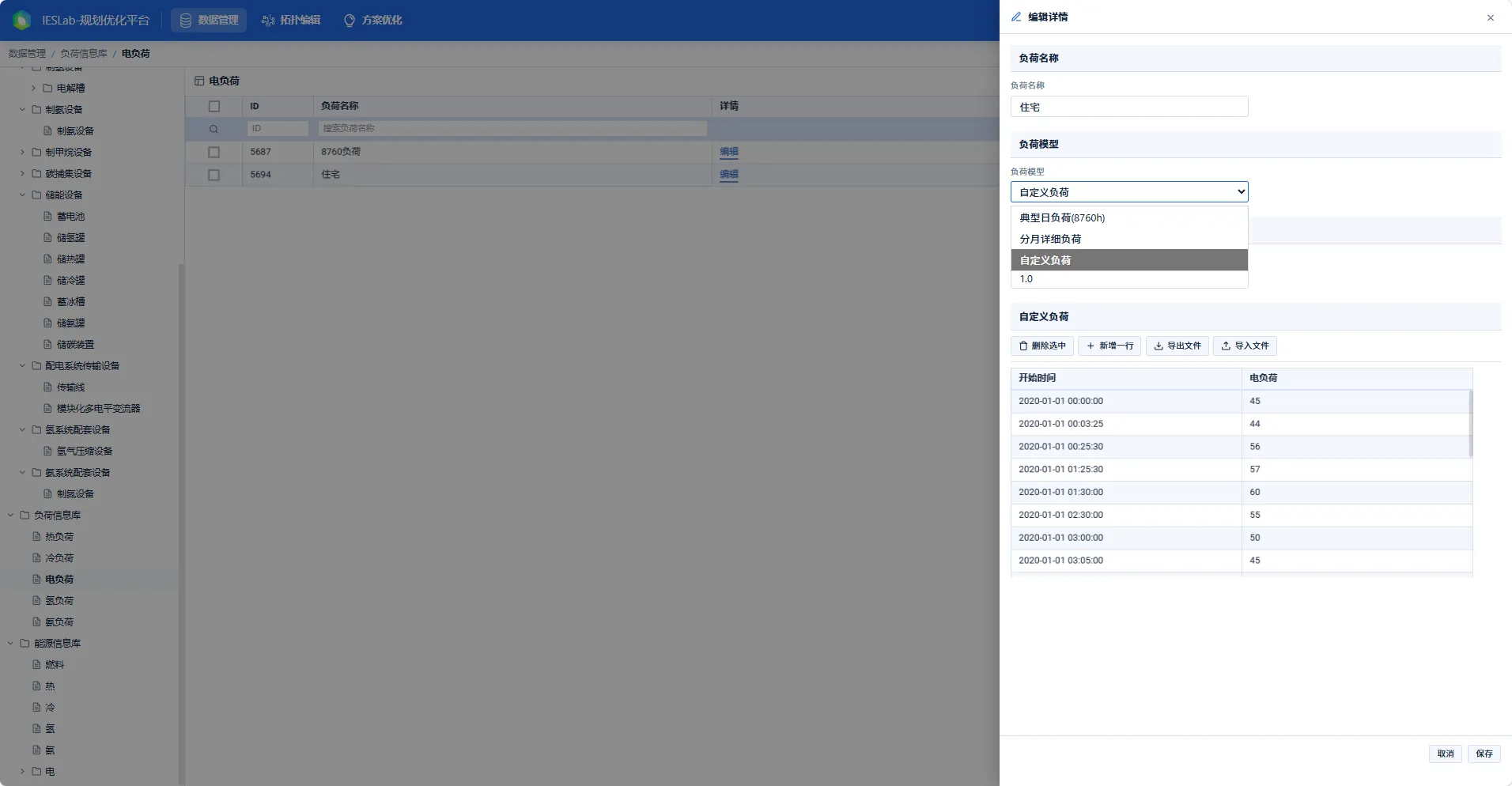

自定义负荷:用户按照相应格式导入用户收集的负荷曲线,如 24 点、96 点等负荷数据 ,平台内置插值等数据处理算法,支持任意时 间间间隔。适合于升级改造等项目,用户已有详尽的负荷数据和规划的预测负荷数据。
导出与导入
在编辑区域下方有从文件导入、保存到文件和从典型库导入快捷键,当展示内容较多时,可使用鼠标滚轮向下滑动或选中编辑区域右侧的滑块下拉即可看到。
点击保存到文件会将该负荷相关参数另存为 excel 文件,文件格式如下所示:
点击从文件导入将会弹出文件选择框,选择相应类别及种类的负荷参数 excel 文件后,平台将会自动校验文件格式,若格式无误会覆盖原负荷参数;若格式有误将会提示表格格式不正确!。用户可以先保存到文件,参照导出文件的格式进行修改,再进行从文件导入。
案例
- 案例1
- 案例2
以电负荷为例,说明相关用法。
-
点击“新建”后,输入负荷名称,拟建立“住宅”电负荷。
-
选择负荷模型,录入参数

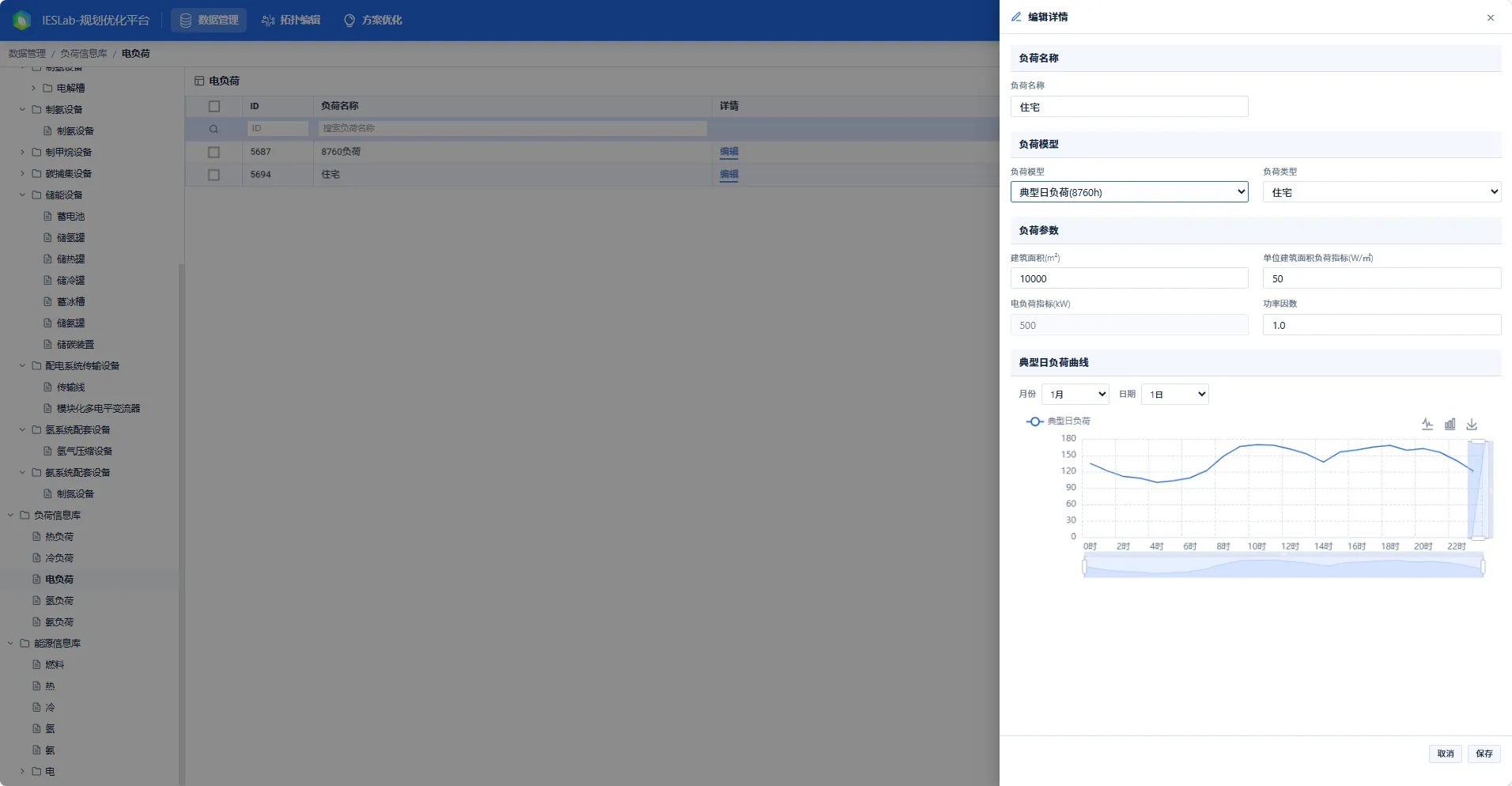

本项目在规划建设前期,建筑物暂未建设,用户尚未进行负荷综合评估,缺乏相应负荷数据。只能参考设计规范和负荷指标进行估计。正好平台提供了典型日负荷(8760h)模型:利用负荷指标法、基准曲线和逐时曲线等方法生成粗略曲线,提供常见类型的负荷基准数据,便于综合能源系统规划设计前期参考。
平台根据建筑面积和单位建筑面积负荷指标,就可以提供粗略的 8760h 负荷数据供用户参考。
- 保存
以冷负荷为例,说明相关用法。
-
点击“新建”后,输入负荷名称,拟建立名为“分月冷负荷”的冷负荷。
-
选择负荷模型,录入参数

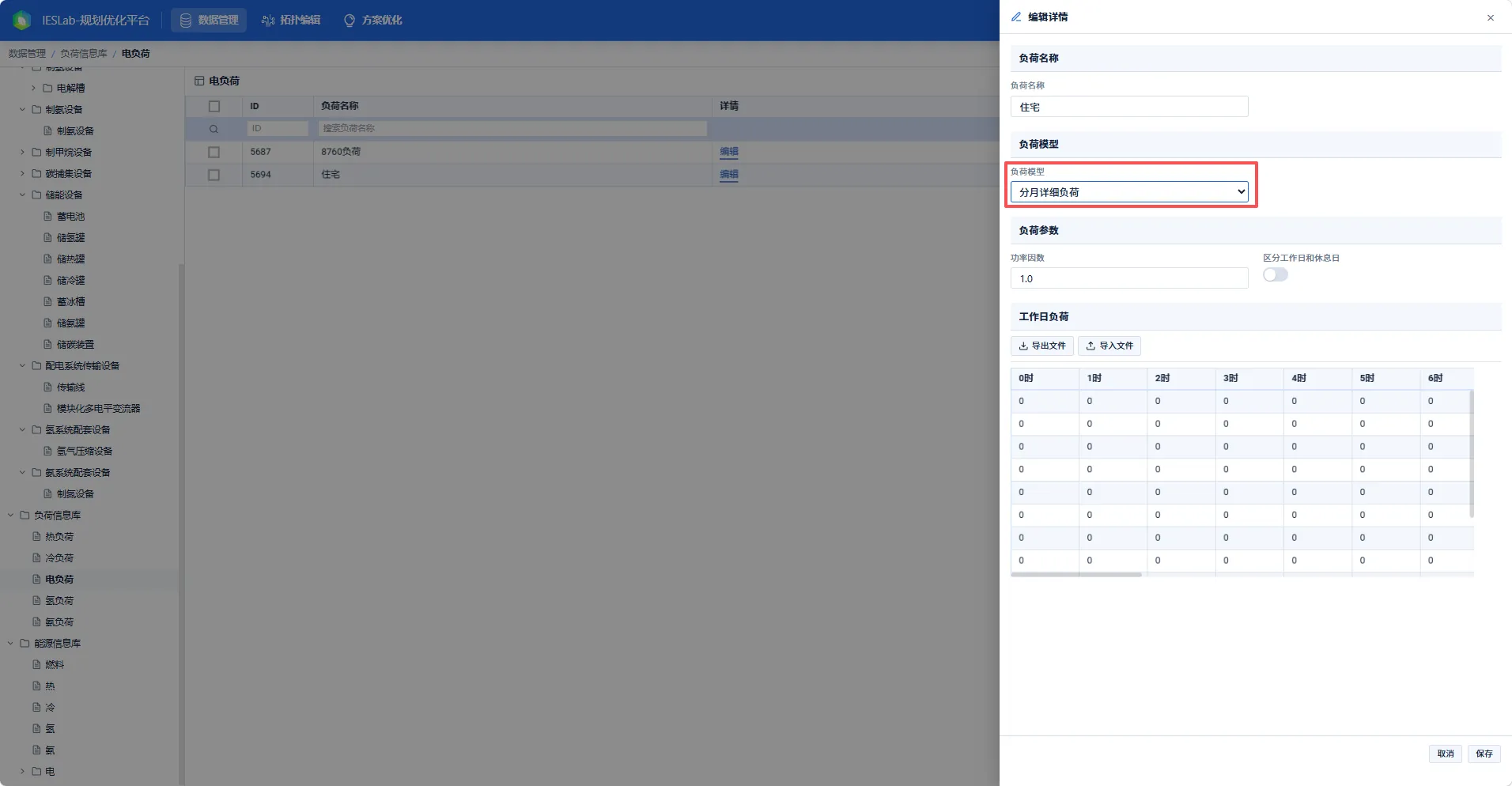

该负荷已经进行了负载计算,因此选择分月详细负荷,录入月度典型 24h 负荷曲线。
- 保存
常见问题
- 典型负荷是否准确?
- 平台的典型负荷仅供参考,建议使用准确的负荷数据。典型负荷利用负荷指标法、基准曲线和逐时曲线等方法生成粗略曲线,仅供用户在项目初期,缺少相关负荷数据,依靠相关建筑设计规范和指标,进行综合能源系统规划设计时参考。
- 能否修改典型负荷的基准曲线?
- 平台暂不支持。
- 能否支持可中断等可调节负荷?
- 平台暂不支持可调节负荷,仿真模拟时负荷大小需明确;在规划优化时,平台提供柔性电负荷元件,其负荷大小可调节,但负荷总和不变。
- 负荷时间间隔变化,时间分辨率与仿真时间步不一致时,能否仿真?
- 可以,平台内置插值等算法,可以解决该问题。
- 平台的典型负荷无法满足我的需求,如何进行更准确的建筑物能耗仿真评估?
- 对于建筑能耗仿真,平台拓扑编辑模块提供了建筑物负荷模型,需要建筑物的详细围护结构、换热性能等参数;若需要非常准确的建筑物能耗仿真,建议使用专业的建筑能耗商业软件。
