特高压分层柔性直流输电系统
模型介绍
案例说明

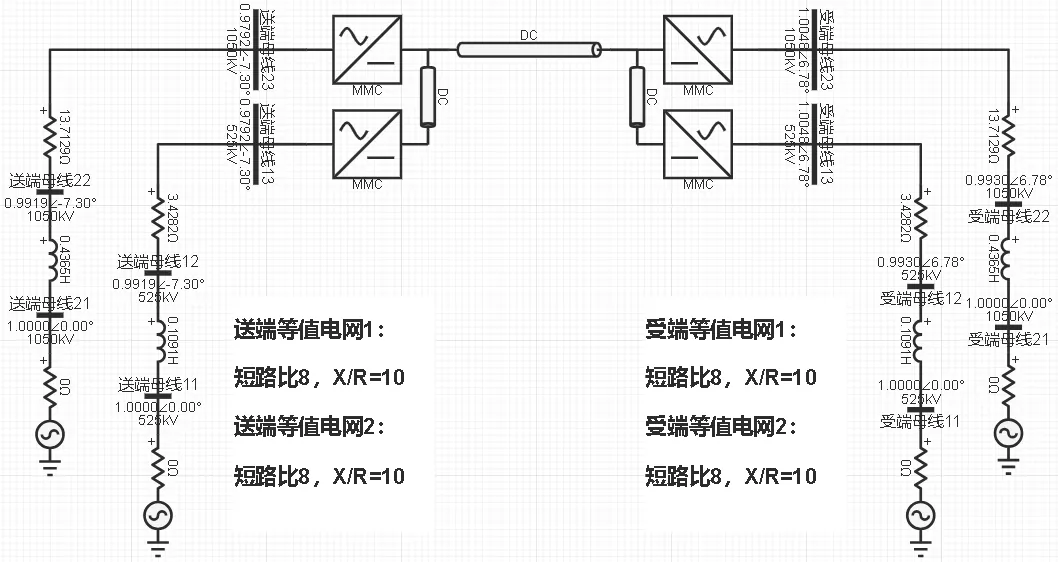

特高压分层柔性直流输电系统案例模拟了一个送、受端均为分层接入的单极特高压分层柔直输电系统，包含送、受两端换流站和一条直流输电线路。每个换流站由高、低两套MMC组成，分层接入本端两个不同电压等级的电网。
案例中直流系统的关键参数如下表所示。
| 参数 | 单位 | 值 |
|---|---|---|
| 直流额定功率 | MW | 2000 |
| 直流额定电压 | kV | 800 |
| 直流接线方式 | -- | 单负极大地回线 |
| 送端1网侧额定电压 | kV | 525 |
| 送端2网侧额定电压 | kV | 1050 |
| 受端1网侧额定电压 | kV | 525 |
| 受端2网侧额定电压 | kV | 1050 |
模型地址
点击打开模型地址：特高压分层柔性直流输电系统-v1
模型仿真测试
案例可以平稳有序地启动到规定功率运行，也可按照给定的初始潮流快速启动运行。
以下给出具体的仿真测试结果。
顺控启动仿真

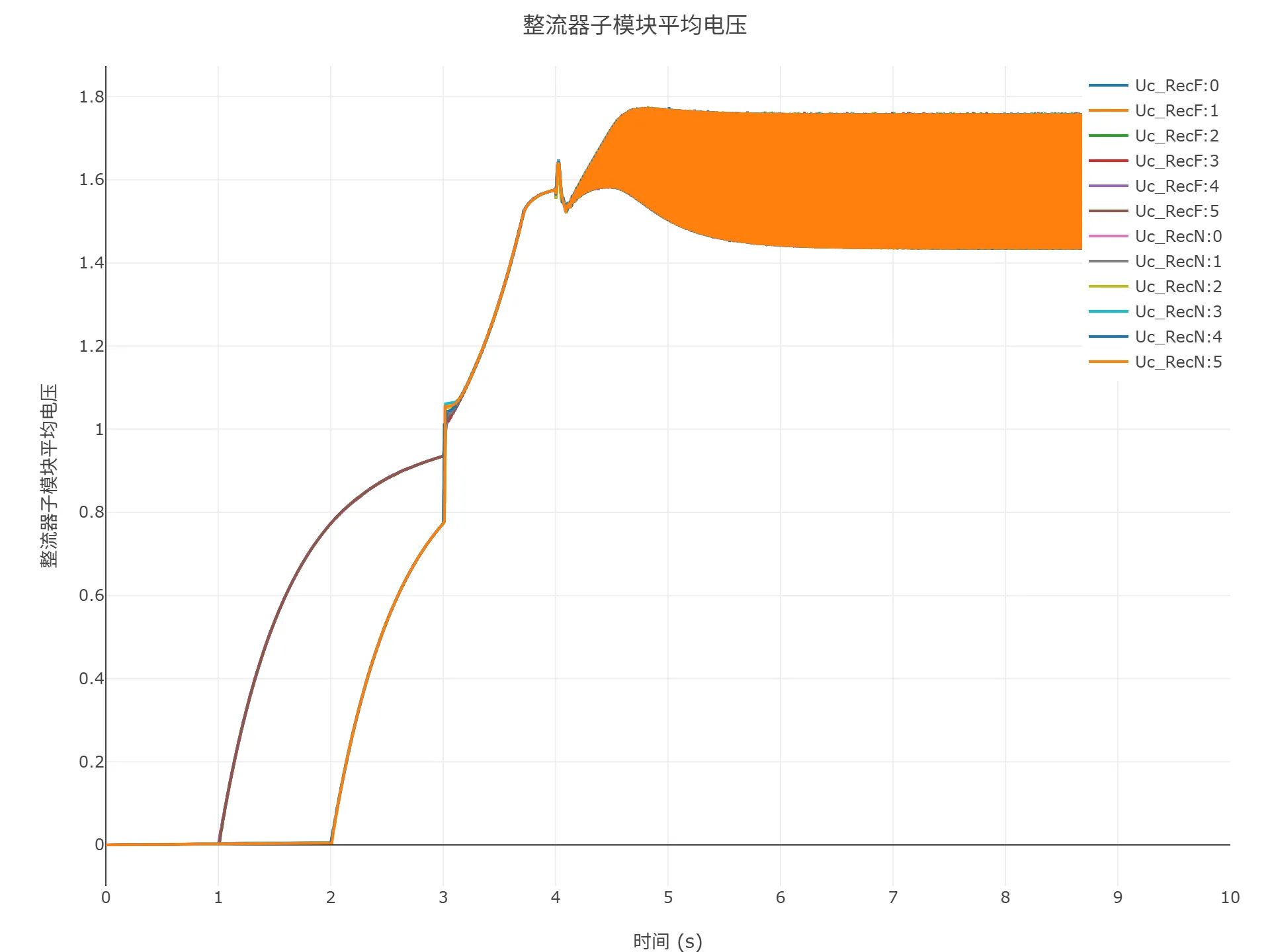

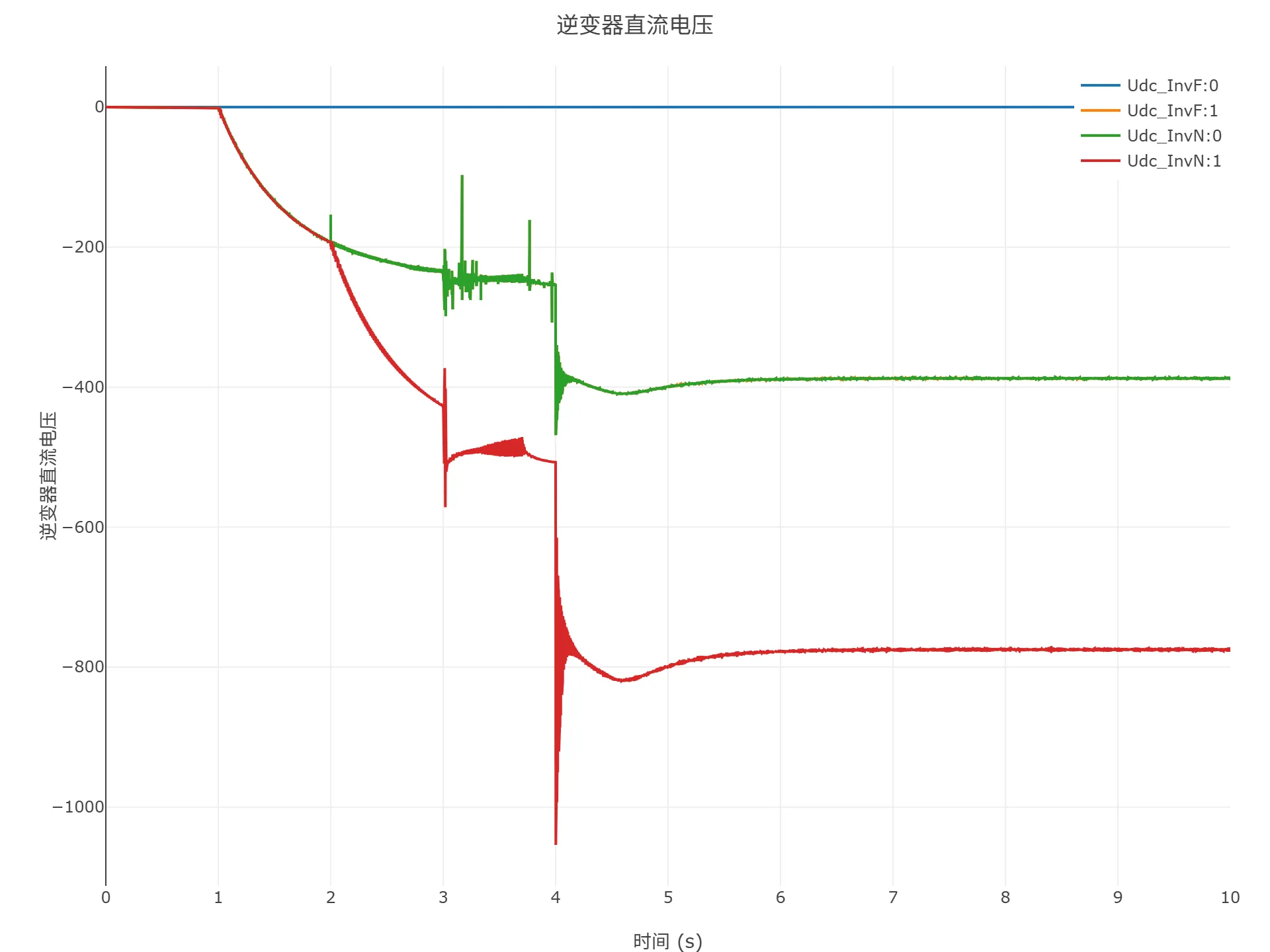

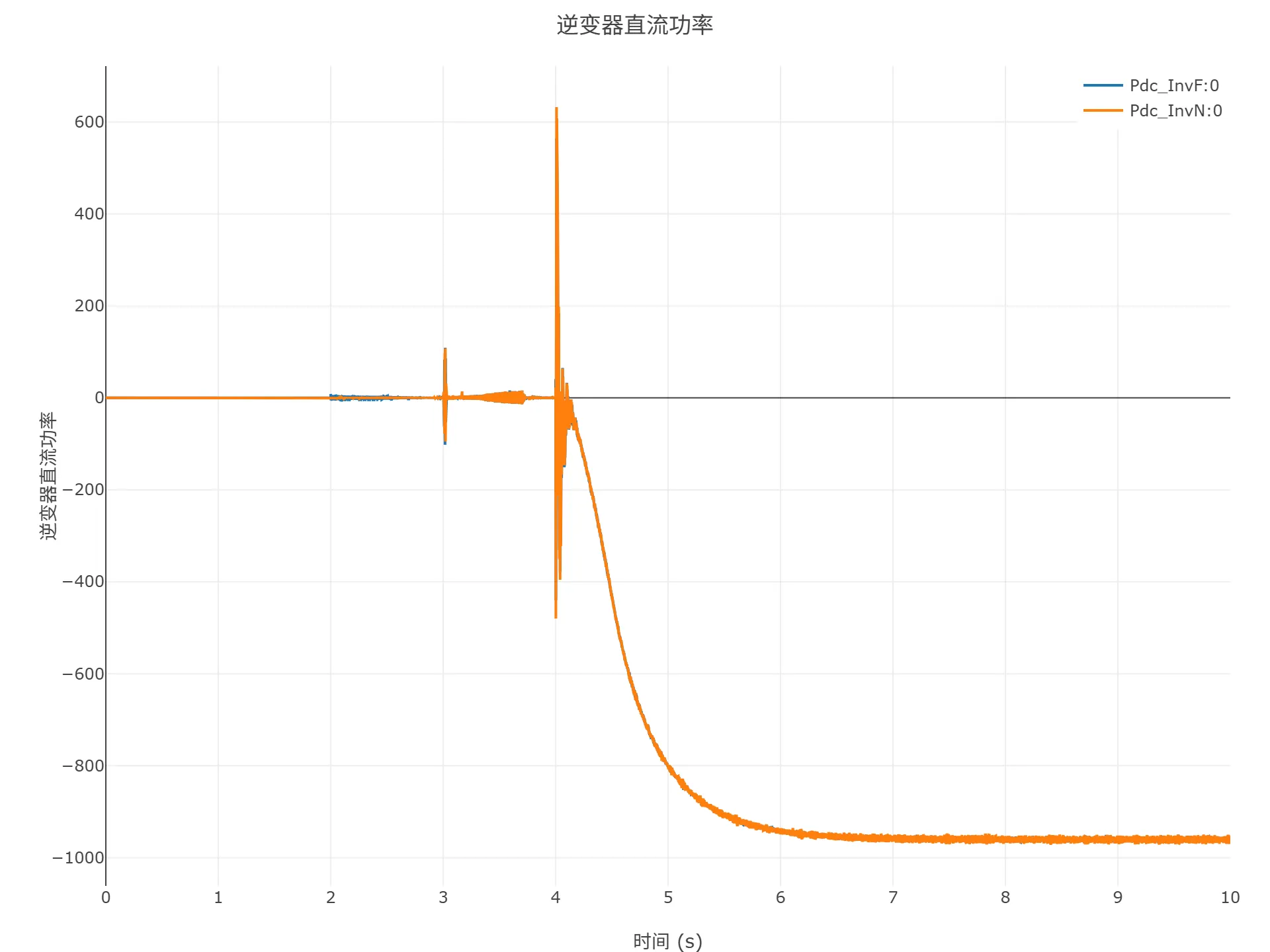

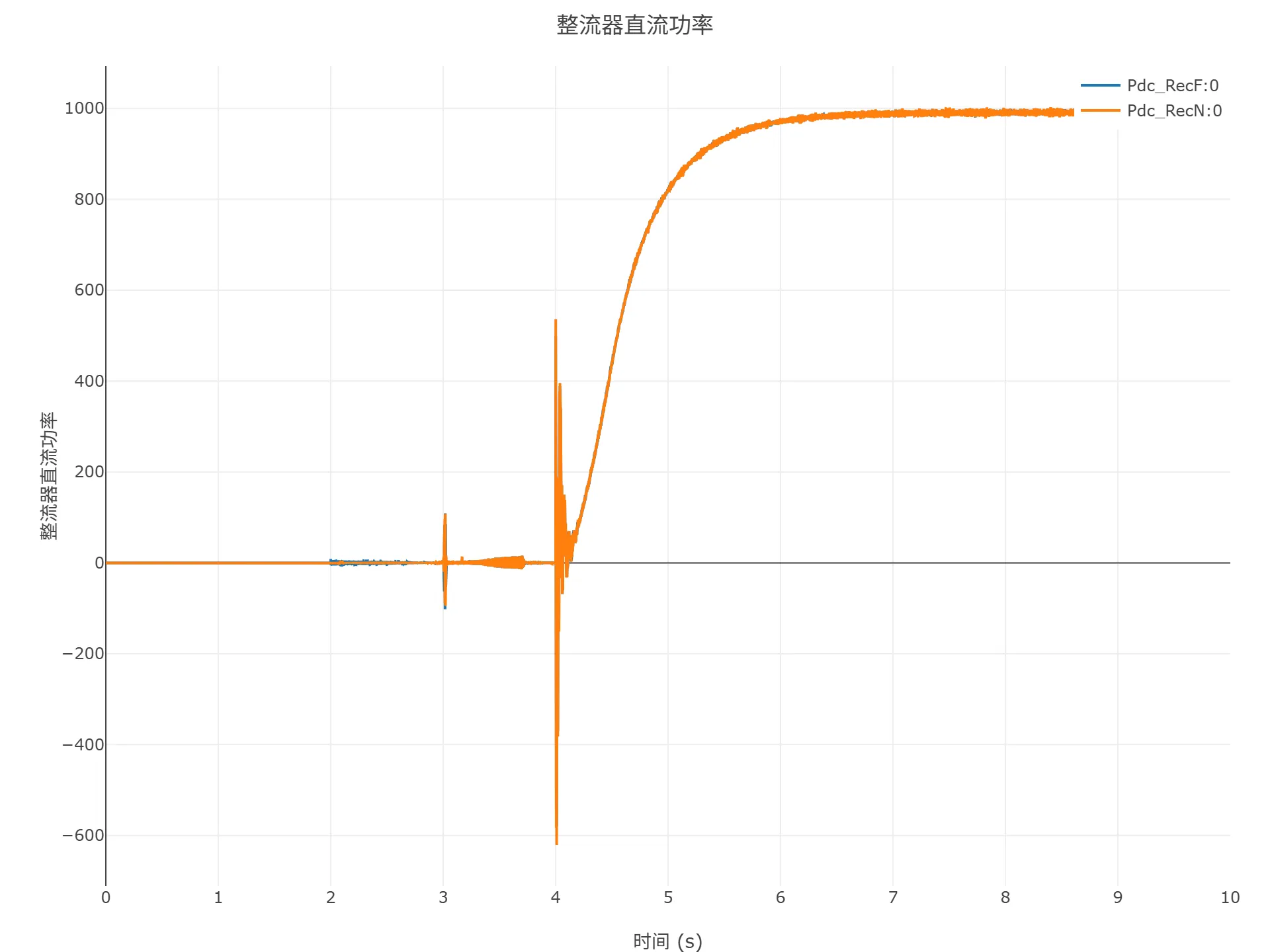

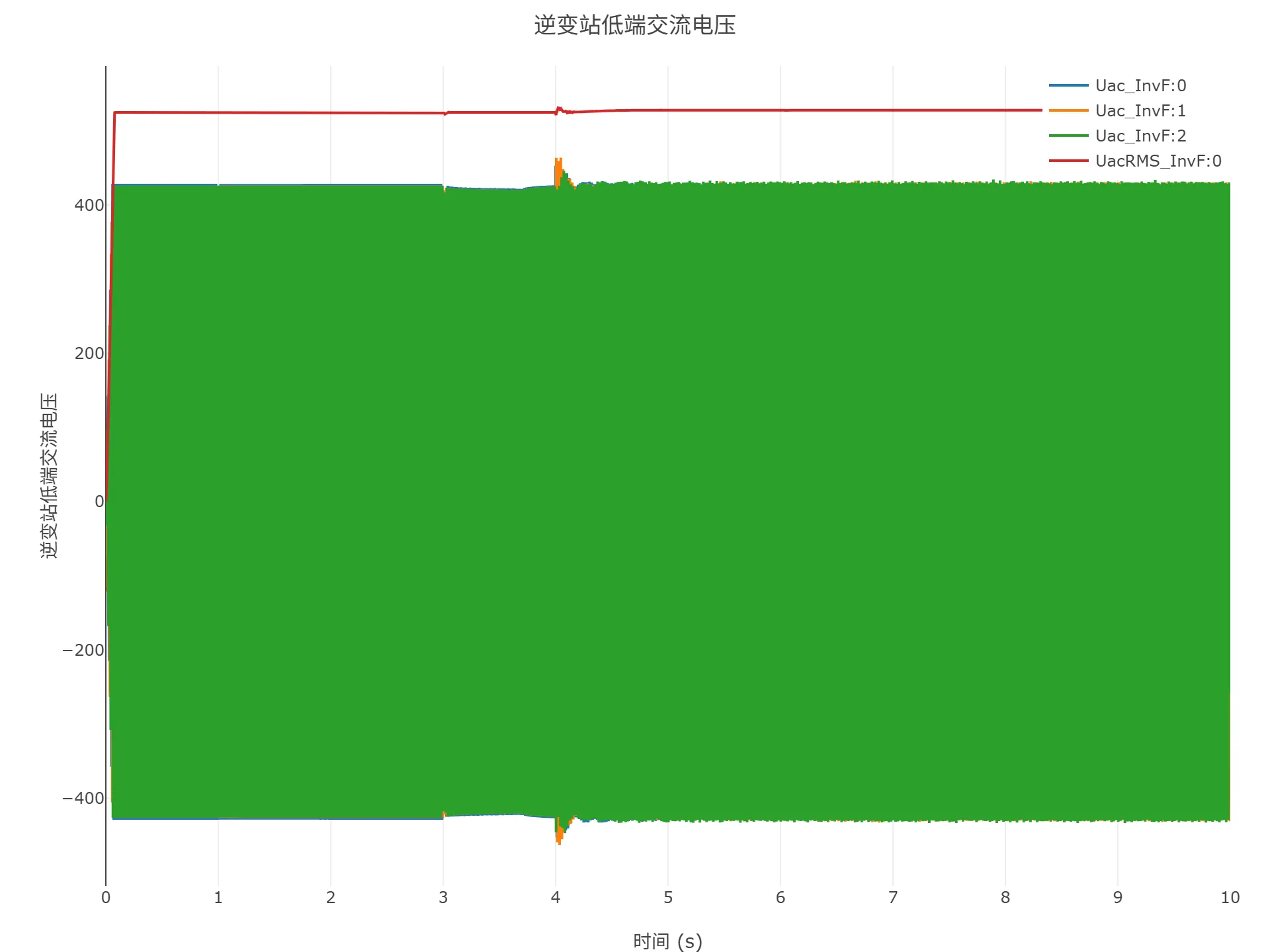

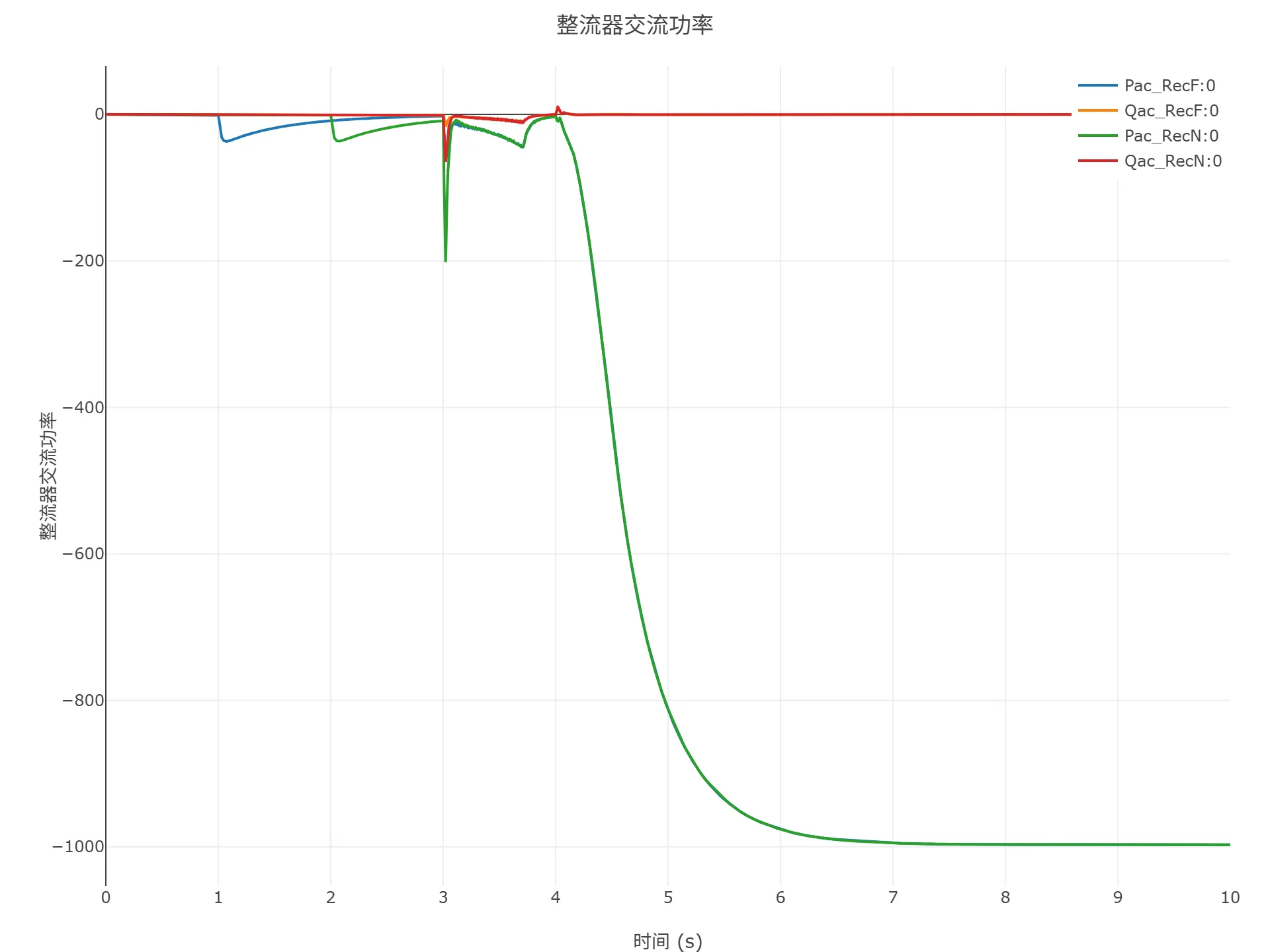

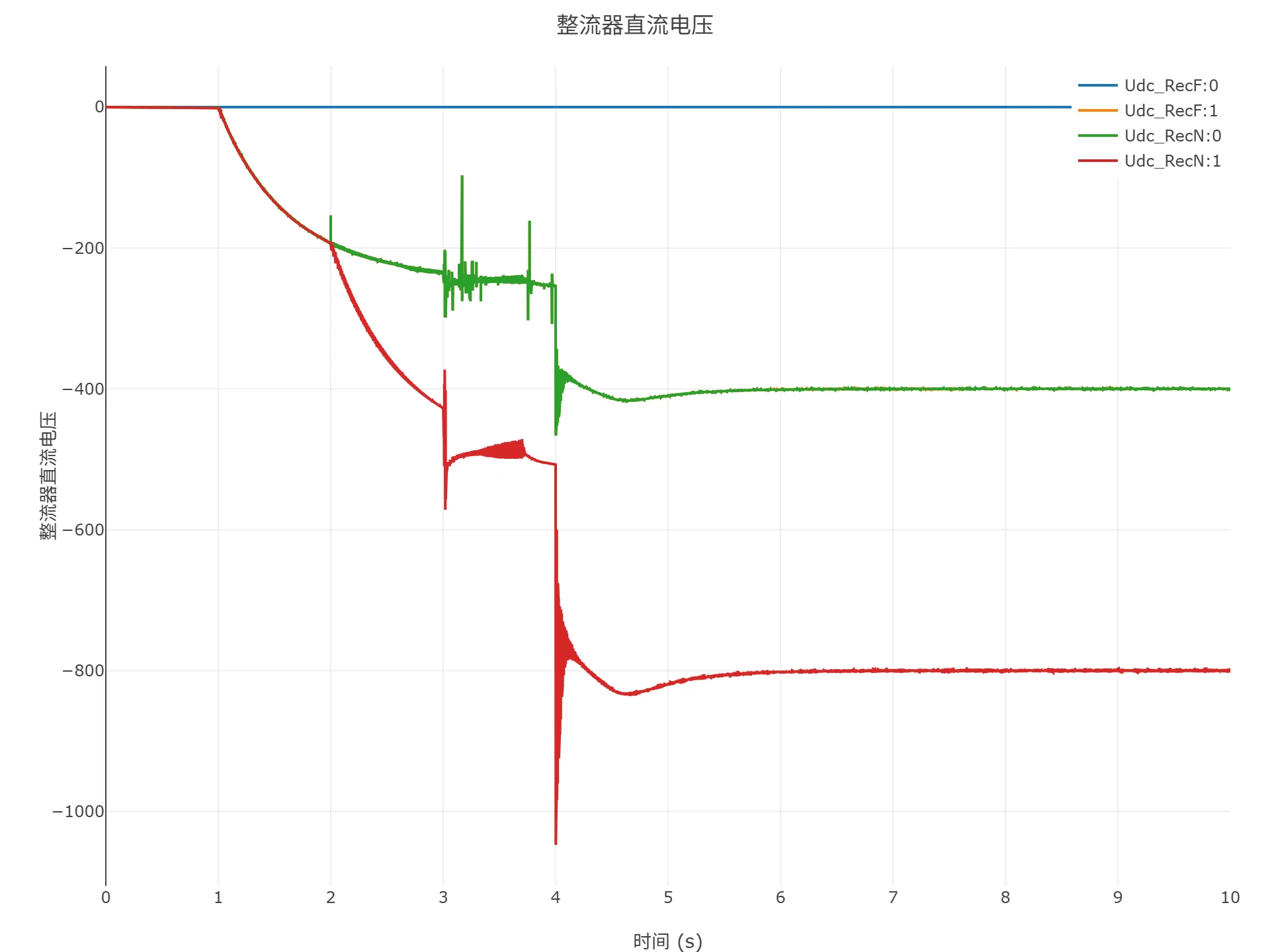

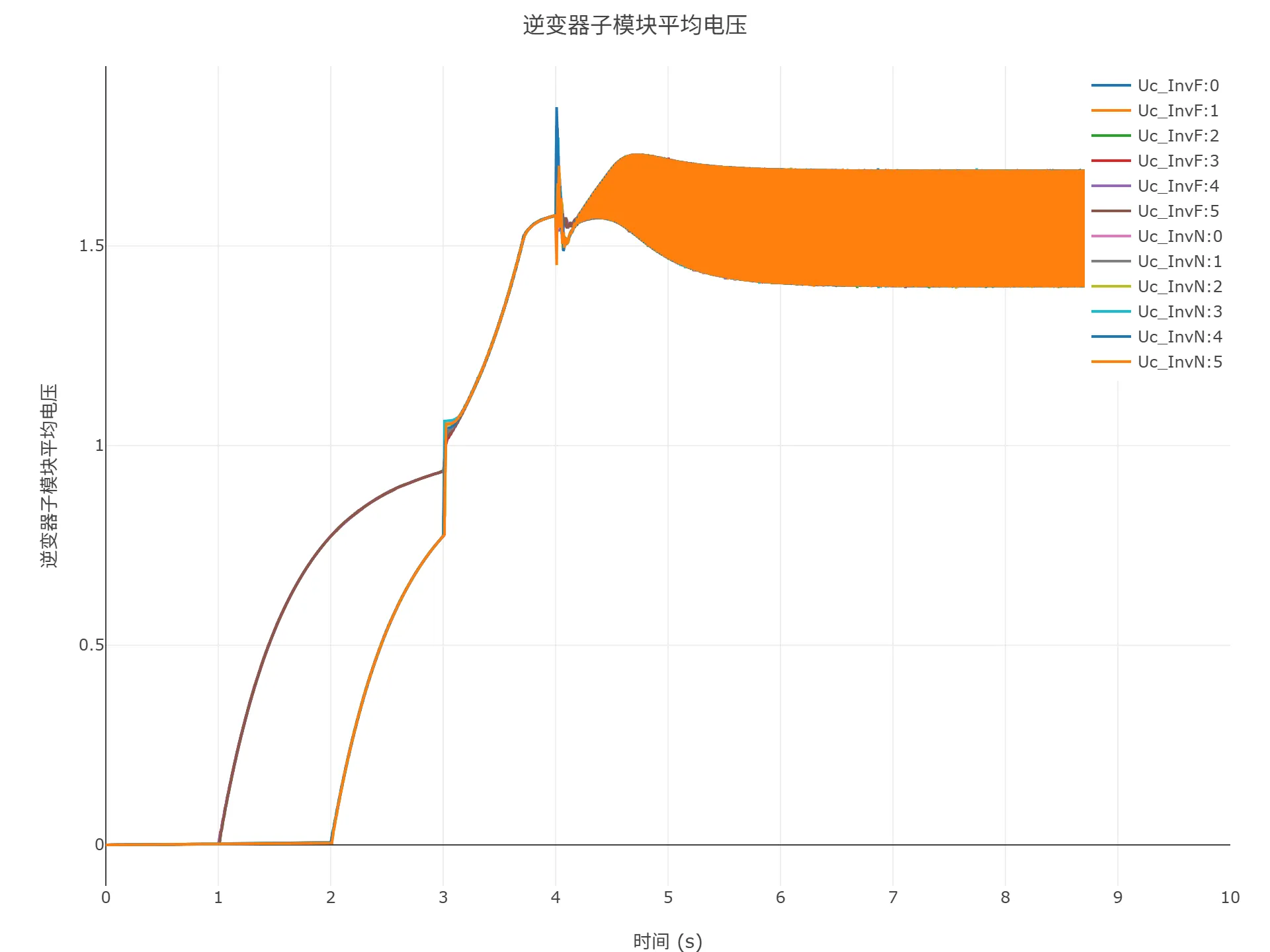

采用顺控启动方式，模型的仿真结果如下图所示。
启动到初始潮流仿真

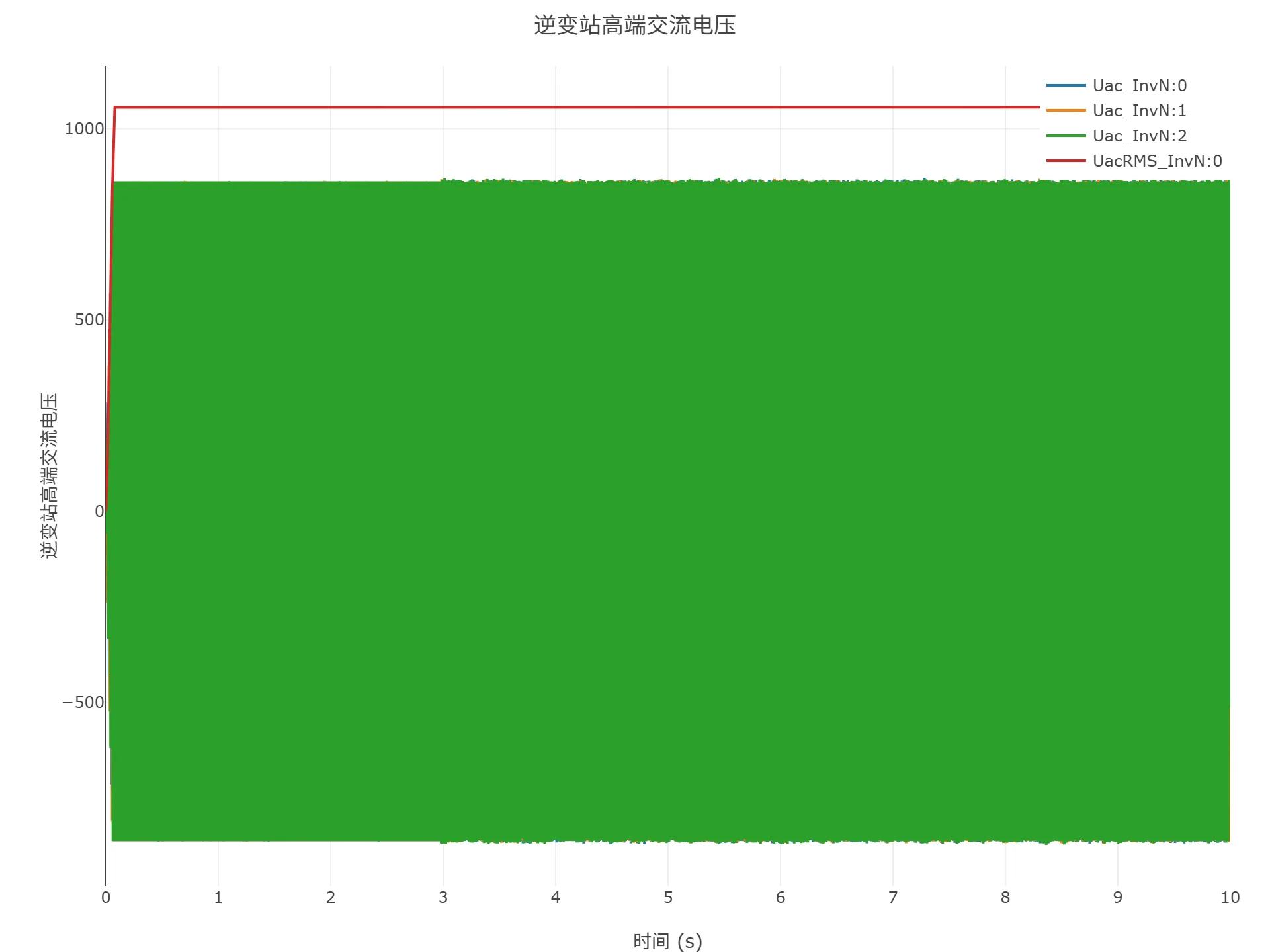

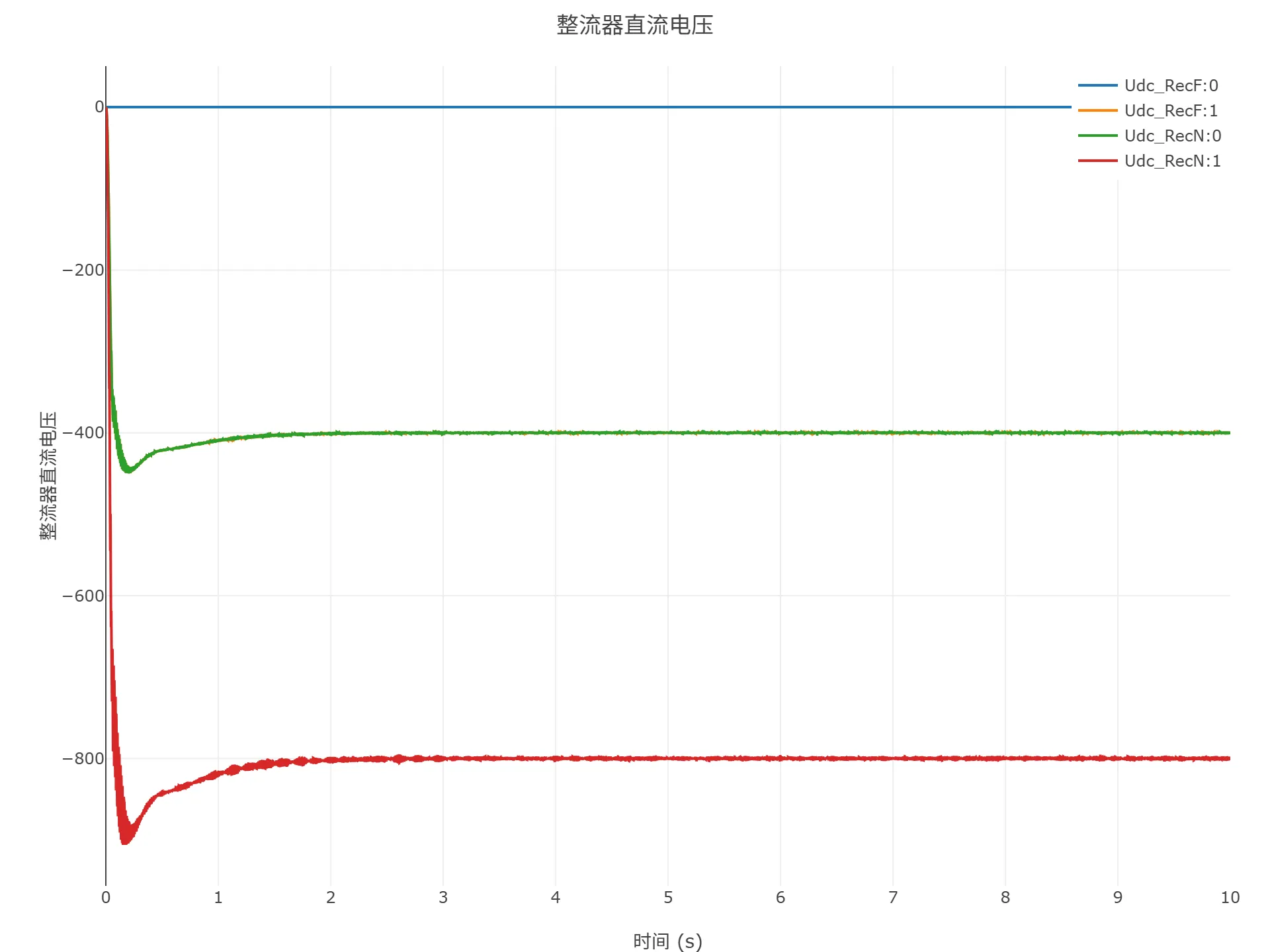

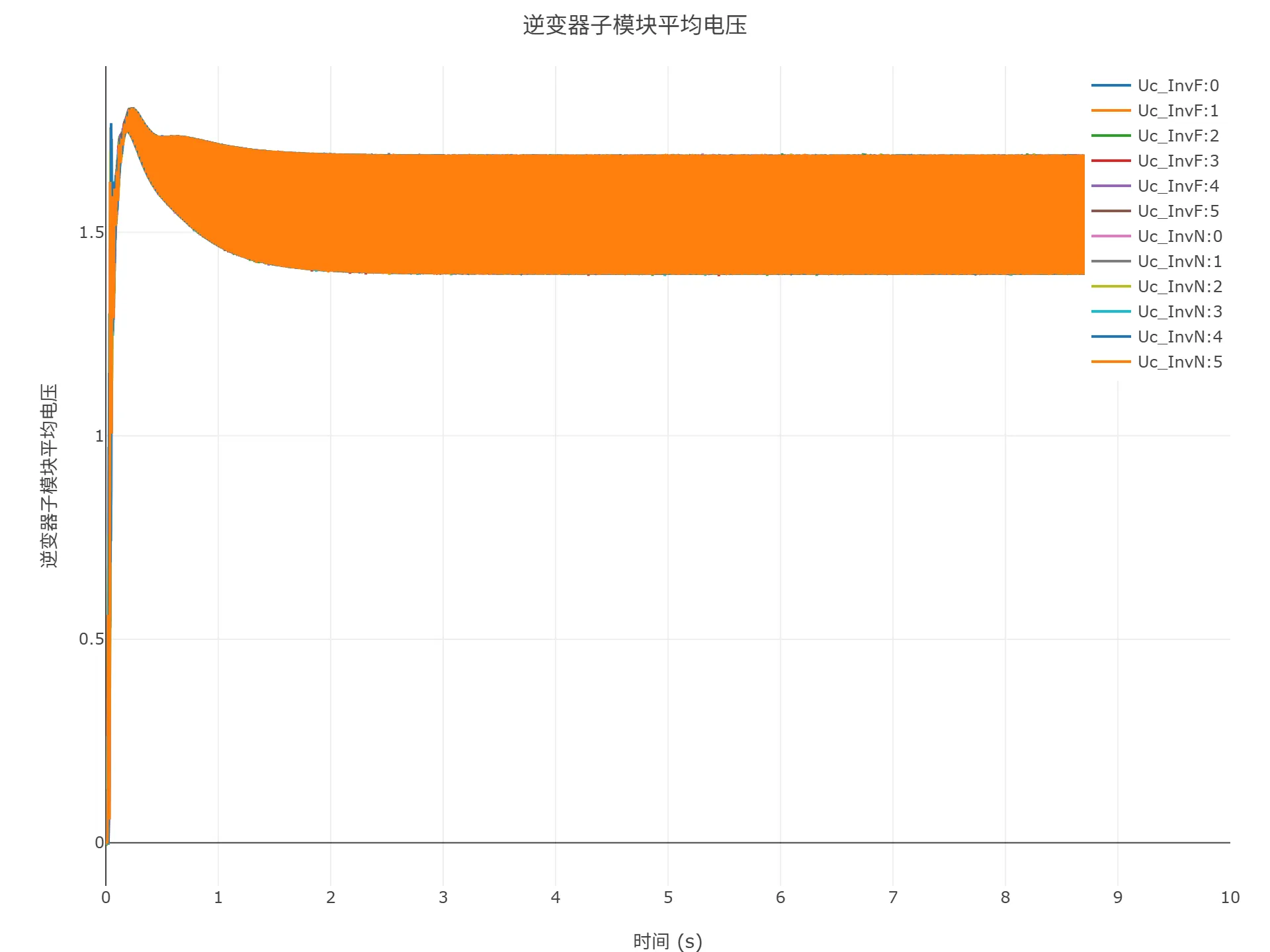

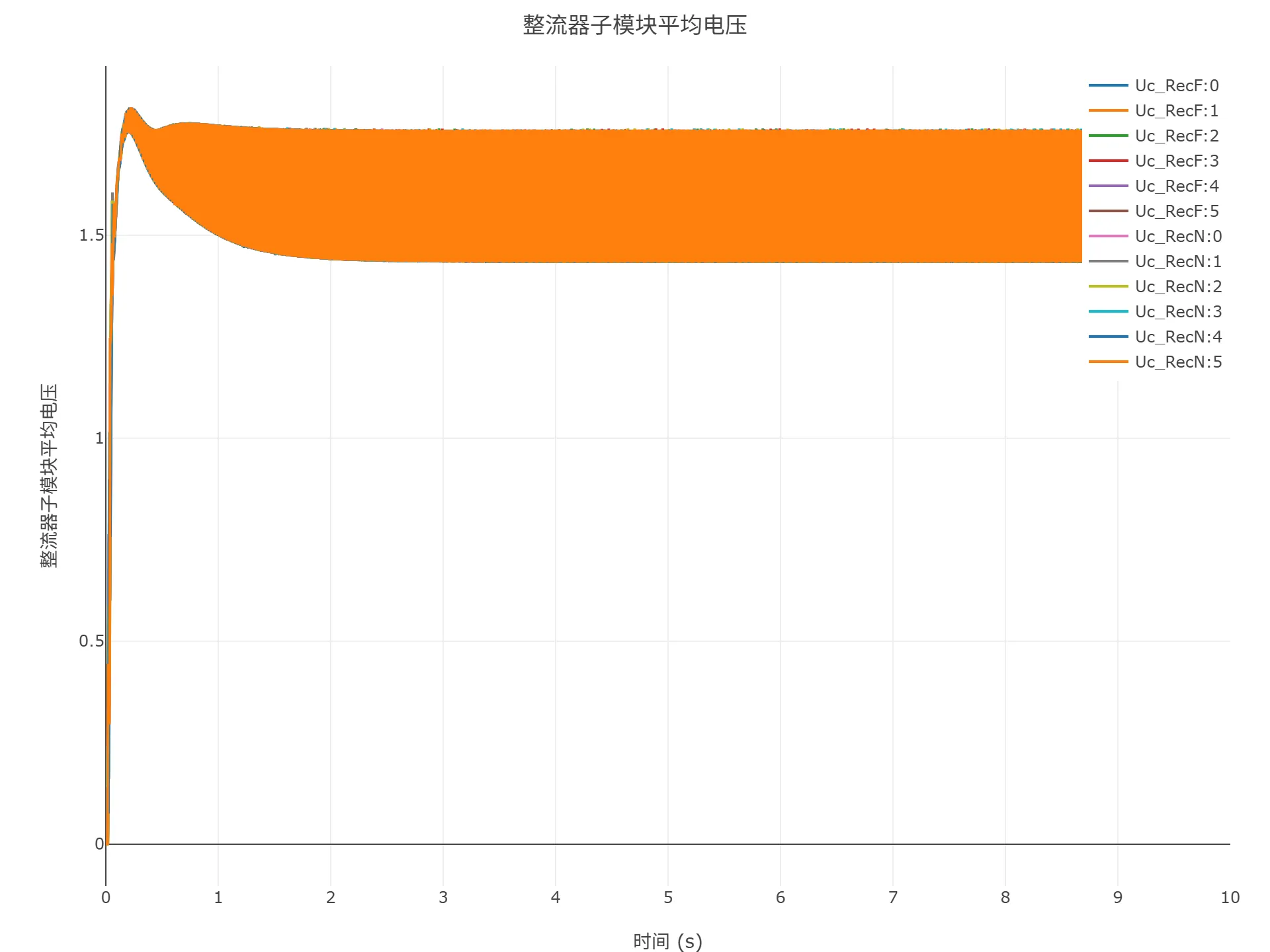

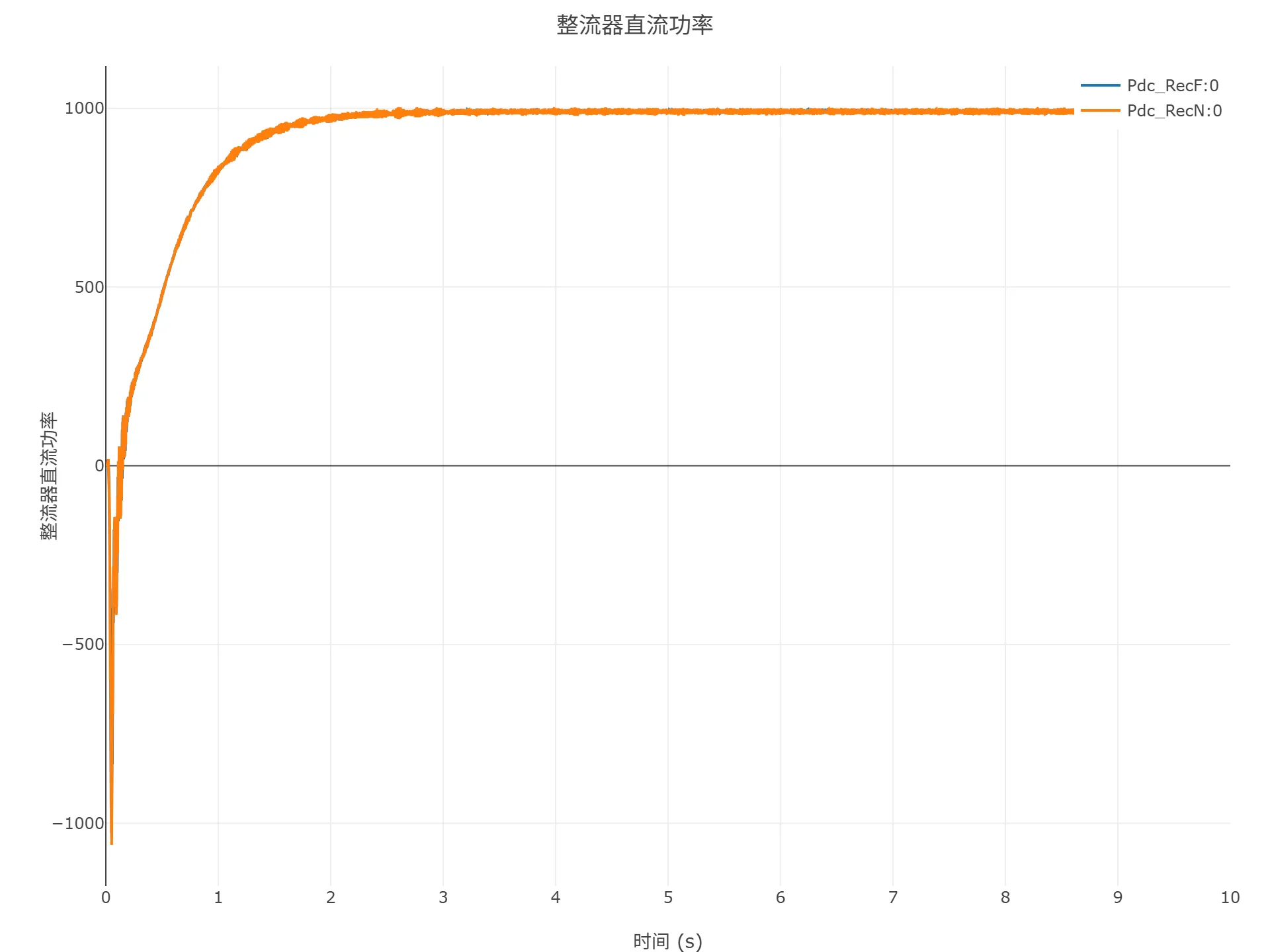

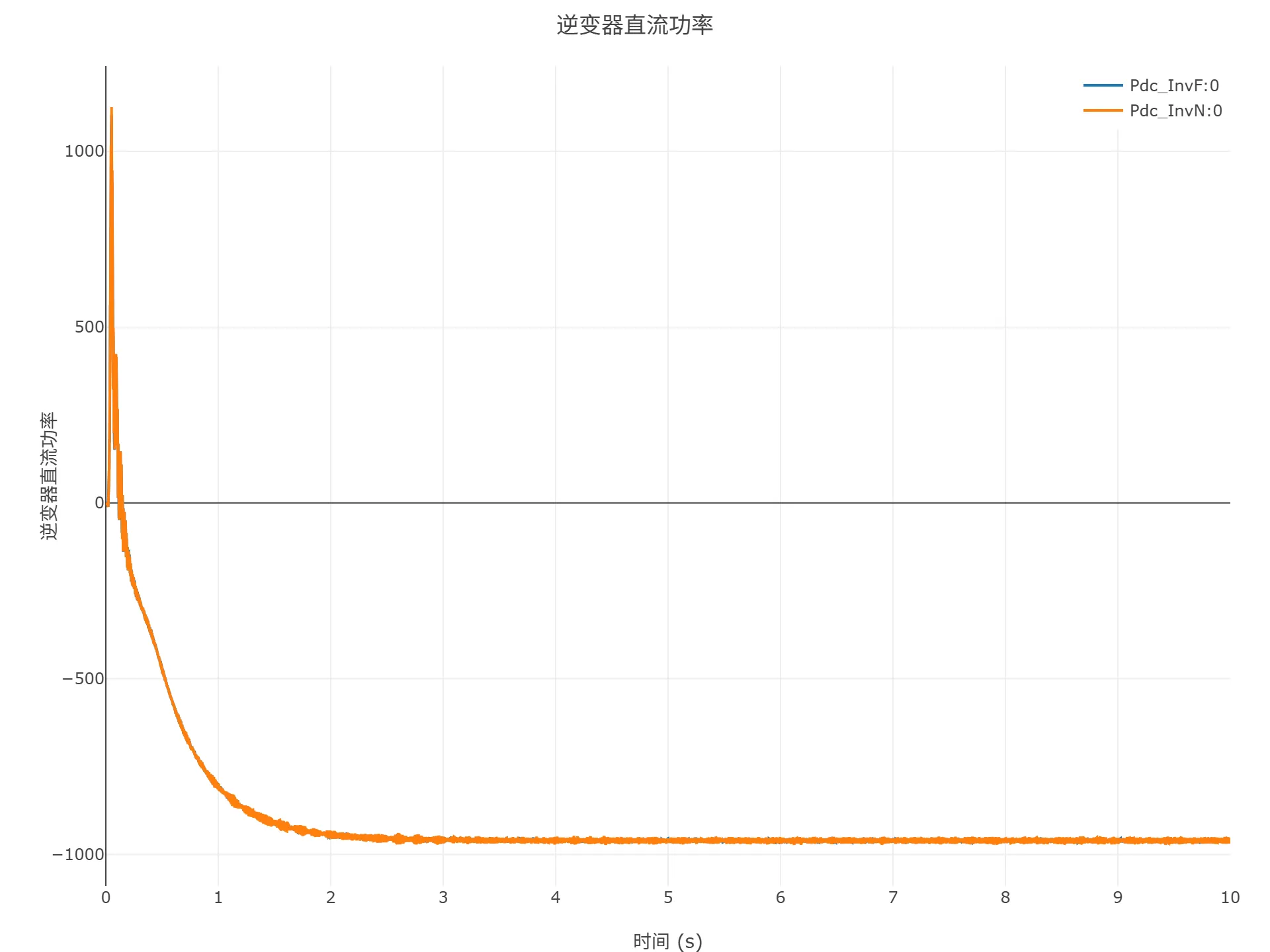

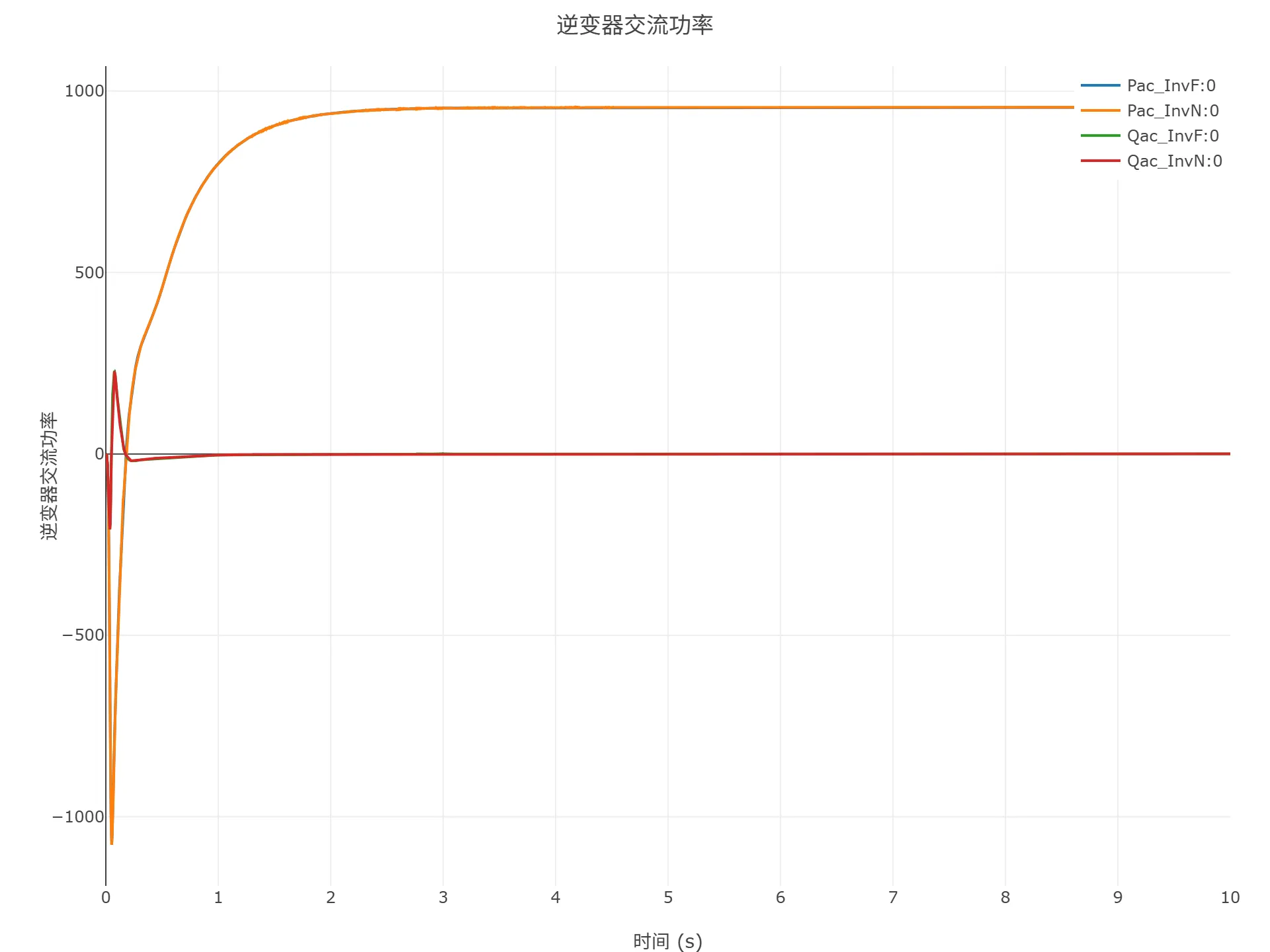

采用启动到初始潮流方式，模型的仿真结果如下图所示。
附录
模型参数
运行配置
Configuration
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 启动模式 | startMode | 选择 | 启动模式 |
