三相功率量测（基于锁相环）

三相功率量测（基于锁相环）元件图标

元件定义

三相功率量测（基于锁相环）元件采用锁相环与有效值检测相结合的方法，对输入的三相电压、电流瞬时值信号进行实时运算，输出基波有功功率和基波无功功率信号。

元件说明

工作原理

元件通过信号引脚接收上游测量元件传输的三相电压瞬时值信号 $v_a(t), v_b(t), v_c(t)$ 和三相电流瞬时值信号 $i_a(t), i_b(t), i_c(t)$，然后进行有效值检测完成功率计算，主要包含以下四个环节：

1. 提取电压电流基波相角

元件内部锁相环分别提取电压和电流信号各自的基波相位：

输出电压基波相角 $\theta_v(t)$，电流基波相角 $\theta_i(t)$。

2. 功率因数角计算

根据电压和电流的基波相角差，得到功率因数角：

$$\varphi(t) = \theta_v(t) - \theta_i(t)$$

其中 $\varphi(t)$ 为功率因数角。

3. 有效值检测

分别计算三相电压和三相电流的有效值：

有效值计算方法：

每一时刻对三相瞬时值分别取最大值与最小值做差，得到近似幅值信号，再经过一阶惯性环节滤波后输出有效值：

$$X_{raw}(t) = \max\left(x_a(t), x_b(t), x_c(t)\right) - \min\left(x_a(t), x_b(t), x_c(t)\right)$$

一阶惯性滤波方程：

$$\tau \frac{dX_{\text{RMS}}}{dt} + X_{\text{RMS}} = k \cdot X_{raw}(t)$$

其中：

• $\tau$ 为滤波时间常数，控制滤波效果与响应速度
• $k$ 为比例换算系数，将 max-min 幅值换算为有效值

分别得到电压有效值 $V_{rms}$ 和电流有效值 $I_{rms}$。

4. 功率计算

根据有效值和功率因数角，计算三相总有功功率和总无功功率：

$$P = 3 \cdot V_{rms} \cdot I_{rms} \cdot \cos\varphi$$ $$Q = 3 \cdot V_{rms} \cdot I_{rms} \cdot \sin\varphi$$

提示

与三相功率量测（瞬时功率）元件的核心区别

特性	三相功率量测（瞬时功率）	三相功率量测（基于锁相环）
计算原理	基于瞬时值计算总功率	先锁相同步，再dq变换计算基波功率
抗谐波能力	弱，包含所有谐波分量的功率	强，仅计算基波功率，不受谐波影响
适用场景	理想电网，快速暂态功率监	畸变电网，电能质量分析，高精度控制测
响应速度	快，仅受平滑时间常数影响	稍慢，受锁相环同步时间影响

使用说明

参数配置

• 基准频率：需与仿真系统的基波频率一致；
• 平滑时间常数：根据有效值输出的平滑度要求调整，越大越平滑但响应越慢。

属性

CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。

参数

Configuration

Configuration

参数名	键名	类型 [单位]	描述
Name	Name	文本	元件名称
Fundamental Frequency	Freq	实数 [Hz]	基准频率
Smoothing Time Constant	Ts	实数 [s]	平滑时间常数

引脚

引脚名	键名	类型	维度	描述
3 Phase Voltage [kV]	0	输入	3 × 1
3 Phase Current [kA]	1	输入	3 × 1
Active Power [MW]	2	输出	1 × 1
Reactive Power [MVar]	3	输出	1 × 1

案例

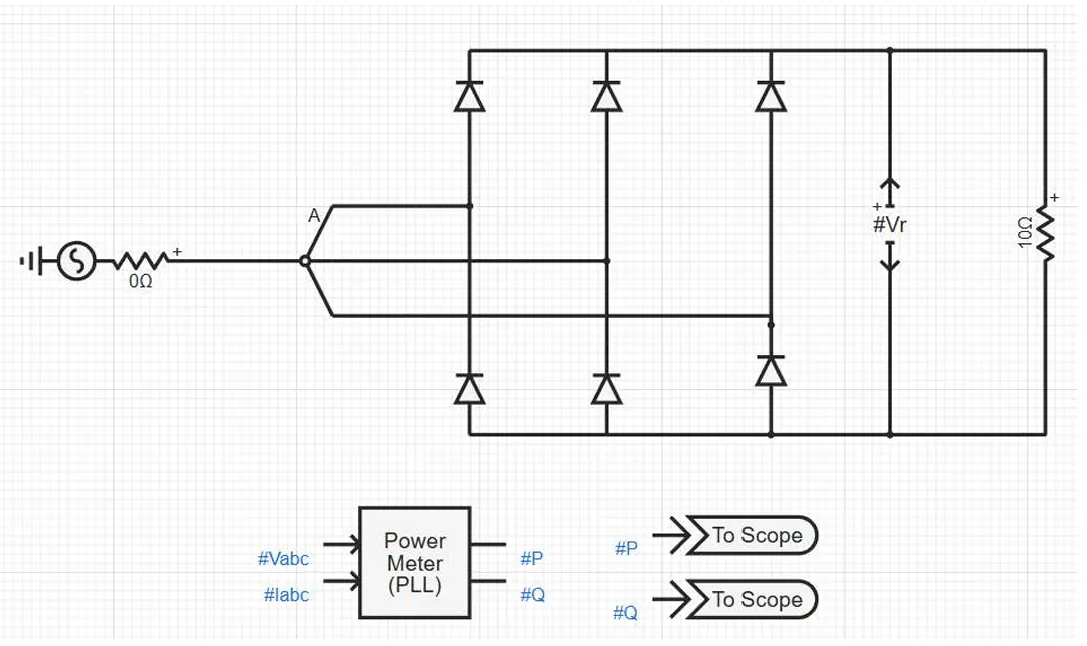

下图展示了三相功率量测（基于锁相环）元件在含谐波的三相整流电路中的标准连接方式：

三相功率量测（基于锁相环）典型接线示例

注意：功率量测元件仅与上游采集元件的信号输出端连接，不直接接入一次电气主电路。

仿真输出波形

下图为上述接线示例的仿真输出结果：

三相功率量测（基于锁相环）输出波形

波形说明：

• 蓝色曲线：经过锁相环同步和滤波后的有功功率输出；
• 橙色曲线：经过锁相环同步和滤波后的无功功率输出；
• 稳态特性：仿真启动后，功率经过约 0.1~0.2 s 的锁相环同步过程后逐渐稳定；

常见问题

功率输出信号存在明显波动该怎么处理？

可通过增大「平滑时间常数」进行滤波，时间常数越大，输出结果越平滑稳定。
