拓扑建模流程

在拓扑编辑模块中完成系统拓扑结构搭建后，需要进行元件设备参数绑定，设定设备容量配置范围等约束条件、确定设备运行方式是否优化等，方可进行后续规划设计和运行优化。

流程总览​

拓扑建模分两步，顺序不可颠倒——先有结构，再有参数：

① 搭建拓扑                    ② 设置参数
   放置元件、建立连接       →     绑定数据、设定规划与运行方式
   （结构：谁和谁相连）           （参数：装多大、怎么跑、什么价）
   [10-搭建拓扑]                 [20-参数设置]
步骤子文档做什么
①搭建拓扑从元件库拖放设备与负荷到画布，按能源载体连接成网；平台自动识别交直流母线与节点-支路关系
②设置参数绑定设备型号/负荷/电价/燃料数据，设定规划方式（待选型/定型定容）与运行方式，配置上网与购电参数

② 设置参数：四件事​

进入 设置参数 后，请按以下顺序逐项完成。缺一层都会导致计算异常或结果失真：

  1. 规划设置——这个设备是"交给平台选型"还是"我已定好型号"？（决定它是不是优化变量；含候选型号池与容量配置范围）
  2. 运行设置——运行方式是"平台优化"还是"我给定策略"？（选"否"时必须提供全年仿真策略曲线）
  3. 数据绑定——设备型号、负荷、电价、燃料是否绑定到位？（决定模型有没有数据）
  4. 上网/购电参数——外部电源是否允许上网、上网电价是否绑定、最大供电功率与峰谷差率是否合理？（最易漏、最易致错，详见 设置参数·上网电价绑定专题）

参数含义与合理取值：各参数的物理含义、合理取值范围、典型配置与排错流程，已在 设置参数 中详述。其中"上网率/自消纳率/峰谷差率/SOC 上下限"等比率类参数为百分数，而设备效率为 0~1 小数——两者单位不同，是最常踩的单位坑。

为什么要"自动识别"而非手动声明​

平台在您手动搭建的拓扑基础上，自动识别交直流母线、电压等级与节点-支路-设备的连接关系，并据此推导能量平衡方程。这意味着：

  • 您无需手动声明"哪个设备给哪个负荷供能"——连线即表达供能关系；
  • 拓扑改动后平衡关系自动重算，不必手工维护方程；
  • 但也带来一条要求：连线必须完整且正确。漏连、错连会直接导致能量平衡异常（缺电或弃电），而且不会报错。

建议：拓扑搭完后，先做一次小规模试算（如月度平均场景），确认能量平衡图正常，再进入精细配置。把问题暴露在小规模算例上，排查成本远低于全年 8760h 算例。

常见陷阱速查​

陷阱症状处理
未绑定上网电价大量弃电、同时充放电告警、甚至无解在数据管理绑定上网电价，并在拓扑中绑定给外部电源
MaxFeedinRatio 误填 0.2上网通道几乎关闭，富余电无处可去该参数为百分数，填 20 表示 20%
MaxiumPowerSupply 留默认与峰谷差率联用时强制大量购电，制造不平衡按实际最大需量填写（如 1.2 倍最大负荷）
效率填成百分数设备出力放大 100 倍数据模块的设备效率为 0~1 小数
比率参数填成小数约束形同虚设或过紧上网率/自消纳率/SOC 等为 0~100 百分数
运行优化设为"否"却未填策略该设备按零出力或异常曲线运行选择"否"时必须同时提供运行策略曲线

完整的参数说明、合理取值范围、自检清单与无法求解的排查流程，见设置参数。

下一步：进入《优化计算》模块​

参数设置只是"把数据喂给模型"。真正的优化求解、场景缩减、约束配置与结果判定在 《优化计算》 模块完成：

  • 计算方案配置：设置时间范围、求解器、全局系统约束（含自定义 DSL）、软约束松弛机制等——这是参数设置之后、点击"开始计算"之前的最后一步。

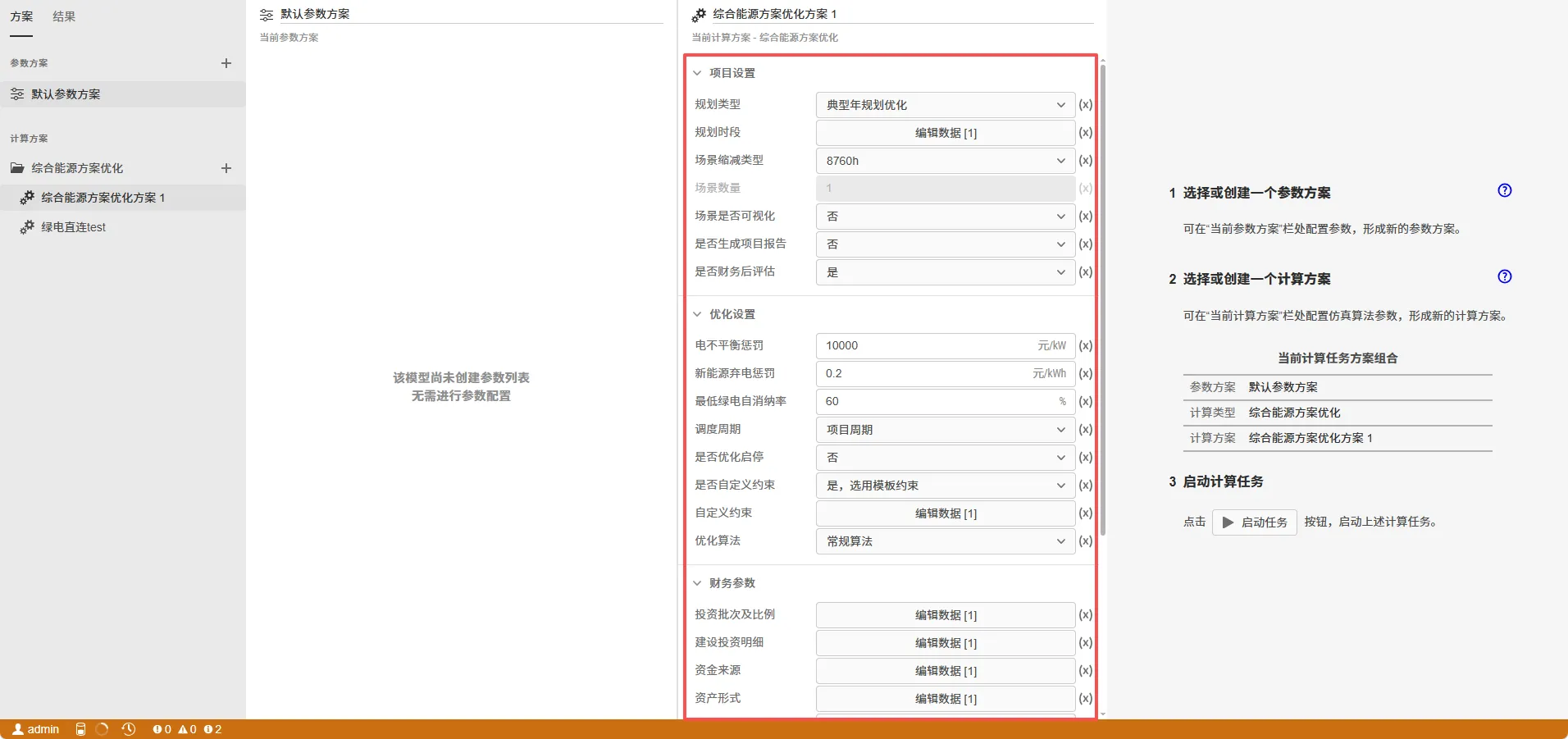

    计算方案配置界面（来自《优化计算·计算方案配置》）
    计算方案配置界面（来自《优化计算·计算方案配置》）

  • 优化计算原理：理解目标 / 变量 / 约束 / 惩罚项，才能明白"为什么这些参数会影响结果"。

  • 结果查看与调试：求解后在此查看能量平衡图、判定结果正确性、逐类排查缺电 / 弃电 / 约束松弛。

衔接提示：拓扑层"参数设对" + 优化层"方案配好" + 结果层"判定通过"，三者缺一不可。参数设错的典型表现（缺电、弃电、约束被买通）在 结果查看·优化调试技巧 有逐类对照。
