参数设置
本节介绍拓扑编辑模块中元件参数设置的完整方法：设备规划设置、运行优化设置、数据绑定，并针对"参数不会设、数值不合理、漏绑上网电价导致无法求解"等高频问题给出参数含义、合理取值范围、典型配置示例与排错流程。
设置参数的三个层次，务必按顺序完成，缺一层都会导致计算异常：
- 规划设置——这个设备是"交给平台选型"还是"我已定好型号"？（决定优化变量）
- 运行设置——运行方式是"平台优化"还是"我给定策略"？（决定仿真/优化边界）
- 数据绑定——设备型号、负荷、电价、燃料是否绑定到位？（决定模型有没有数据）
延伸阅读（与《优化计算》模块衔接）：本文档讲"拓扑层如何把参数设对"；更底层的优化模型原理（目标 / 变量 / 约束 / 惩罚项）与结果正确性判定方法见 《优化计算·优化数学模型》 与 《优化计算·结果正确性判定》；求解失败后的逐类排查见 《优化计算·结果查看·优化调试技巧》。
设置完成后，建议用文末自检清单逐项核对再点"开始计算"。
1. 功能定义
在数据管理模块录入的设备、负荷、能源信息等基础参数，需要在拓扑编辑模块绑定到具体元件上，才能参与优化计算。绑定关系决定了模型"用哪套数据算"。
2. 规划参数设置
2.1 设备待选型（推荐用于规划阶段）
若项目的设备型号和配置台数/容量尚未确定，选择 设备待选型——无需绑定设备型号及台数，交由平台在您给定的候选池与容量范围内自动寻优。
此时必须在"待选设备类型"中选中数据管理模块录入的设备型号，并设置容量配置范围，否则平台没有选型空间。
下图以风机为例展示"容量配置范围"的设定界面——容量上下限共同决定优化变量的可行域（来自 《优化计算·设备选型与定容》）：
选型边界的本质：容量上限/下限共同决定优化变量的可行域——下限即"至少装多少"、上限即"最多装多少"；上限过小会人为压制经济性最优配置，下限大于 0 表示"本项目必须上该设备"。更系统的约束分类（系统级合规约束 vs 设备运行约束）见 《优化计算·约束条件》。
2.2 设备定型定容
当项目已确定设备型号及台数（例如已完成采购、或做既有系统改造评估），需在拓扑中指定具体设备型号并填写台数，此时该设备不再作为优化变量。
选型 vs 定型的判据：问自己"这个型号/台数是不是已经板上钉钉"。规划可研阶段几乎都应是待选型；只有"已建成、只评估运行"的场景才用定型。
3. 仿真参数设置
选择计算模式或上传仿真出力曲线等参数，以指定优化计算的边界。
4. 数据绑定（必绑项清单）
4.1 设备参数绑定
在数据管理模块录入源网荷储设备的基础参数后，拓扑元件通过"待选设备类型"绑定，绑定后自动带出厂家、型号与额定运行参数，建议都绑定设备型号，仅当无法确定设备型号时，才选择“由算法选型定容”。
4.2 负荷绑定
平台提供典型日负荷（8760h）、分月详细负荷和自定义负荷三种模型。在数据管理模块建立电/冷/热/氢负荷模型后，拓扑中的负荷元件即可绑定。
4.3 电价绑定
平台中的综合能源系统承担"投资建设运营者"角色：运营商从外部购买一次能源（产生支出），通过高效系统向多能用户供能并收费（产生收入）。因此在外部电源（购电支出、上网收入）与电冷热负荷（用能收入）处需要绑定价格模型。
| 元件 | 计价模型 | 收支方向 | 说明 |
|---|---|---|---|
| 外部电源 | 购电计价 | 支出 | 计算从外部电网购电的费用 |
| 外部电源 | 上网电价 | 收入 | 计算新能源反送电网的收益，见第 5 章 |
| 电/冷/热负荷 | 用电计价 | 收入 | 计算向用户供能收取的费用 |
4.4 燃料绑定
燃料（煤、天然气等）用于燃气锅炉等一次能源转换设备。燃料价格用于计算燃料购置费用（支出）。
5. 上网电价绑定专题
本节是整篇文档最重要的一节——最易漏、最易致错、也最容易导致模型无法求解。
这是导致"无法求解/结果异常"的第一高频原因。 请务必逐条核对。

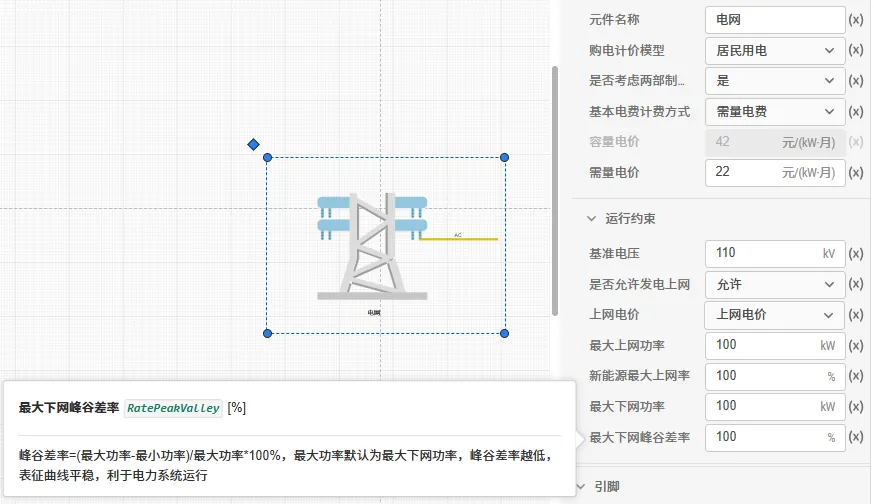

5.1 相关参数一览（外部电源元件）
| 参数名 | 键值 | 单位 | 生效条件 | 说明 |
|---|---|---|---|---|
| 是否允许发电上网 | IsPowerToGrid | — | — | 总开关。选"不允许"时，以下上网参数全部失效 |
| 发电上网价格 | PricePowerToGrid | 元/kWh | 仅当"允许"时生效 | 上网电价，未填/为 0 则上网收益为 0 |
| 最大发电上网功率 | MaxiumPowerToGrid | kW | 仅当"允许"时生效 | 允许反送的最大功率 |
| 最大上网率 | MaxFeedinRatio | % | 仅当"允许"时生效 | 上网电量占总可用发电量的比例上限；绿电直连一般 ≤ 20% |
| 最大供电功率 | MaxiumPowerSupply | kW | — | 电网允许的最大下网（购电）功率 |
| 峰谷差率上限 | RatePeakValley | % | — | 约束下网功率波动幅度 |
5.2 为什么会"无法求解"——机理说明
优化模型要求每一个时刻、每一种能源载体都严格能量平衡。当新能源大发而负荷较低时，富余电力必须有去处。可用的"去处"只有三个：
富余电力去向：上网反送、储能吸收、弃电（弃风弃光）
如果三个去向同时被堵死，能量平衡约束就无解（Infeasible）：
| 堵死原因 | 对应设置 | 结果 |
|---|---|---|
| ① 不能上网 | IsPowerToGrid = 不允许，或 MaxiumPowerToGrid = 0，或 MaxFeedinRatio = 0 | 富余电无法反送 |
| ② 储能吸不下 | 未配储能，或容量范围过小，或 SOC 上下限过窄 | 富余电无处存 |
| ③ 不许弃电 | 弃电惩罚设得极高，或弃电率约束上限设为 0 | 富余电不能弃 |
结论：只要"不允许上网"或"上网电价未绑定"，就必须给富余电力留出储能或弃电通道；反之亦然。三者至少要有一个通畅。
5.3 未绑定上网电价的两类典型后果
- 收益失真（最常见）：发电上网价格
PricePowerToGrid留空或为 0 → 上网收益计为 0 → 优化"不愿"上网 → 转而大量弃电或强配储能 → 方案投资虚高、自消纳率虚高，财务指标偏离真实。 - 求解失败：若同时设置了严格的上网/消纳约束（如 最大发电上网功率
MaxFeedinRatio与自消纳率约束并存），而上网电价为 0 导致上网经济性不成立，约束之间可能互相矛盾 → 无解或大量松弛告警。
5.4 正确配置步骤
- 在外部电源元件将 是否允许发电上网（
IsPowerToGrid）设为 允许（存在新能源反送需求时）； - 填写 发电上网价格（
PricePowerToGrid，元/kWh）——按当地脱硫煤标杆电价或绿电交易价格填写，不可留空； - 填写 最大发电上网功率（
MaxiumPowerToGrid，kW）——按并网点反送能力填写； - 设置 最大上网率（
MaxFeedinRatio，%）——绿电直连项目按政策取 ≤ 20； - 确认 购电计价模型（
PurchasePriceModel）已绑定，否则购电支出为 0，方案失真。
反向检查：若项目确实不允许上网（如孤岛系统），请将
IsPowerToGrid设为"不允许"，并务必配置足够储能或允许弃电（弃电惩罚取合理值、不设弃电率=0），否则极易无解。
比率守恒提醒：对任意新能源发电时刻，恒有 上网 + 自消纳 + 弃电 = 100%。
MaxFeedinRatio（最大上网率）不是孤立上限，而是与自消纳率、弃电率共同瓜分发电量，三者必须至少留出一个非零通道，否则违反守恒。详见 《计算方案配置·比率守恒》。
6. 关键参数合理取值范围速查
数值填错是第二大错误来源。下表列出高频参数、合理区间与填错的后果。
6.1 外部电源
| 参数 | 合理范围 | 填错的后果 |
|---|---|---|
最大供电功率MaxiumPowerSupply | > 0，通常 ≥ 最大负荷的 1.0~1.5 倍 | 填0 或过小 → 购电通道被封死 → 缺电、大量缺供惩罚甚至无解 |
最大上网率MaxFeedinRatio | 0~100（绿电直连 ≤ 20） | 填 0 等于禁止上网；与"允许上网"矛盾时约束冲突 |
峰谷差率上限RatePeakValley | 0-100，填写务必慎重 | 填0 或过小 → 下网功率不允许波动 → 与负荷波动直接矛盾 → 无解或强配储能 |
上网电价PricePowerToGrid | > 0（元/kWh） | 留空/为 0 → 上网收益为 0 → 见 5.3 |
6.2 储能（蓄电池）
| 参数 | 合理范围 | 填错的后果 |
|---|---|---|
最大蓄电 SOCmaxPowerStorage | 0~1 的小数（如 0.95） | 填 95（百分制）→ 单位错误，结果数量级失真 |
最小蓄电 SOCminPowerStorage | 0~1，且必须小于 maxPowerStorage | min ≥ max → 储能不可用 → 无解 |
初始蓄电比例initialPowerStorage | 介于 min 与 max 之间 | 超出区间 → 与 SOC 约束矛盾 → 无解 |
充/放电效率ChargingEfficiency / DischargingEfficiency | 0~1 的小数（如 0.95） | 填 95 → 效率被放大 100 倍，储能"无损耗套利"，结果完全失真 |
最大充/放电功率MaxChargingPower / MaxDischargingPower | > 0（kW） | 填 0 → 储能无法工作 |
循环电充放次数PowCycle | 按电池规格（如 3000~6000） | 填得过小 → 储能循环受限 → 弃电增加甚至无解 |
容量配置范围Mini/MaxStorageCapacity | min ≤ max | min > max → 无解 |
单位陷阱（务必注意）：数据管理模块中设备效率类参数为 0~1 的小数；而拓扑与方案中的比率类参数（上网率、自消纳率、峰谷差率、SOC 上下限）多为百分数或小数，请按界面标注填写。把 0.95 填成 95 是"结果偏大/偏小两个数量级"的典型原因。
6.3 通用
- 容量配置范围：下限 ≤ 上限；下限为 0 表示可不装该设备。
- 采购成本/运维成本：单位分别为 万元/台、万元/年、元/kWh，填错量级会直接扭曲选型结果。
- 设备寿命：按厂家数据填写（光伏约 25 年、蓄电池约 10 年），影响全生命周期替换成本。
- 惩罚项量级：缺电惩罚（电不平衡惩罚 ）、弃电惩罚 等决定"违反约束的代价"，量级设错会直接改变优化取向。其原理与默认取值见 《优化计算·惩罚项》。
7. 参数设置自检清单
点"开始计算"前，请逐项确认：
- 每个设备：已明确"待选型"（含候选型号 + 容量范围）或"定型定容"（含型号 + 台数）；
- 每个设备：已明确"是否优化该设备"；若选"否"，运行策略曲线已填写完整；
- 外部电源：购电计价模型已绑定；若允许上网，则
PricePowerToGrid已填写且 > 0； - 外部电源：最大发电上网功率 > 0 且不小于最大负荷；
- 外部电源：峰谷差率是否设置合理；最大上网率与项目政策一致；
- 储能：
minPowerStorage<maxPowerStorage，SOC/效率均为 0~1 小数； - 负荷元件：电/冷/热/氢负荷均已绑定，且用电计价模型已绑定（否则收入为 0）；
- 燃料设备：燃料模型已绑定（否则燃料支出为 0）；
- 富余电力有出路：上网 / 储能 / 弃电至少一条通畅（见 5.2）。
更完整的"结果正确性判定清单"见 《优化计算·判定清单 可打印对照》，可与本文档自检清单配合使用。
8. 常见问题
- 可以不用绑定参数吗？哪些元件必须绑定参数？
-
必须绑定：所有设备（待选设备类型）、负荷（电/冷/热/氢）、外部电源（购电计价模型）、燃料设备（燃料模型）。未绑定的元件不参与收支计算或无机型数据，会导致结果失真甚至无解。
- 数据管理模块输入参数后，为什么拓扑编辑模块找不到？
-
请尝试：1. 刷新页面或重新登录；2. 检查数据管理模块是否保存成功；3. 确认录入的设备类别与拓扑元件类别一致（如"蓄电池"只会出现在储能元件的候选列表中）。
- 为什么我的方案里储能"装了但不用"？
-
常见原因：① 充放电效率填成了百分制（如 95 而非 0.95）；②
minPowerStorage≥maxPowerStorage导致可用区间为空；③ 电价峰谷差太小，储能套利空间不足——这是正常的经济结论，不是错误。 - 为什么提示"缺电"/结果中出现大量缺供惩罚？
-
说明购电与发电能力不足以满足负荷。检查：外部电源
MaxiumPowerSupply是否过小、设备容量范围上限是否过低、以及是否合理配置了储能。 - 上网电价为 0 会怎样，是不是可以留空？
-
不建议留空。 留空等价于上网收益为 0，优化将不再选择上网，转而弃电或强配储能，导致投资虚高、财务指标失真；严重时与消纳类约束冲突导致无解。详见第 5 章。
- 参数设错了，如何快速定位是哪一项？
-
优先检查"数值为 0 的项"与"百分制/小数填反的项"，这两类占了绝大多数。其次按第 7 章逐项核对。
